Концентратомеры бора ОКБ-10
| Номер в ГРСИ РФ: | 19953-11 |
|---|---|
| Категория: | Концентратомеры |
| Производитель / заявитель: | ОАО "Научно-исследовательский институт технической физики и автоматизации" (НИИТФА), г.Москва |
Для аттестации водных растворов борной кислоты по содержанию изотопа бор-10, поверки и градуировки рабочих концентратомеров бора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 19953-11 |
| Действует | по 25.11.2026 |
| Наименование | Концентратомеры бора |
| Модель | ОКБ-10 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b2c122f5-3def-0044-c2b4-eb1eb3fd23e1 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 19953-11 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 25.11.2016 |
| Номер сертификата | 44505 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6335 от 25.11.11 п.20 |
Производитель / Заявитель
АО "НИИ технической физики и автоматизации" (НИИТФА), РОССИЯ, г.Москва
Россия
115230, Варшавское шоссе, д.46, тел. 111-25-22, факс 111-53-44, (499)61122 34 www.vniitfa.ru, E-mail: kancelaria@vniitfa.ru
Поверка
| Методика поверки / информация о поверке | МП 91-243-2010 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
19953-11: Описание типа
2016-19953-11.pdf
|
Скачать | 152.8 КБ | |
|
19953-11: Методика поверки
2021-mp19953-11.pdf
|
Скачать | 69.3 КБ |
Описание типа
Назначение
Концентратомеры бора ОКБ- 10 (далее концентратомеры) предназначены для измерения массовой доли изотопа бор-10 в технологических растворах, для поверки и градуировки концентратомеров бора типа НАР.
Описание
В концентратомерах использован метод нейтронной абсорбциометрии, основанный на поглощении тепловых нейтронов ядрами изотопа бор-10 в водном растворе борной кислоты. Количество регистрируемых импульсов блоком детектирования нейтронов зависит от массовой доли изотопа бор-10 в измерительном объёме; выходной сигнал - скорость счёта импульсов от регистрируемых нейтронов - определяется массовой долей изотопа бор-10 в растворе.
Конструктивно концентратомер состоит из блока детектирования нейтронов со счетчиком нейтронов СИ-19Н - блока измерения; устройства регистрации информации -блока настройки датчика БНД; блока стабилизированного питания; радионуклидного плутонийбериллиевого источника быстрых нейтронов типа ИБН-7; измерительных ячеек, заполняемых анализируемым раствором борной кислоты.
Концентратомеры выпускаются в двух вариантах исполнения: концентратомер бора ОКБ-10 еИ2.840.025 (рисунок 1) и концентратомер бора ОКБ-10 еИ2.840.025-01 (рисунок 2). Второе исполнение имеет дополнительное устройство обработки информации УНО-60М с двумя аналоговыми выходами, результат измерений отображается в г/кг.
б)
в)

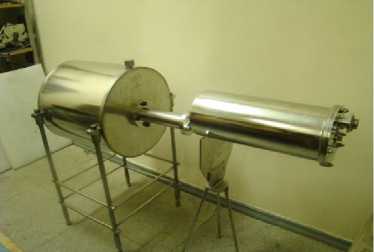

Рисунок 1 - Концентратомер бора ОКБ-10 еИ2.840.025
а) блок измерения; б) измерительная ячейка; в) блок настройки датчика БНД
б)
Место для нанесения оттиска клейма
в)
г)

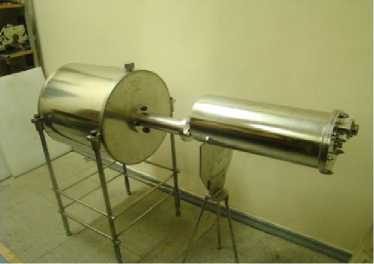

Рисунок 2 - Концентратомер бора ОКБ-10 еИ2.840.025-01

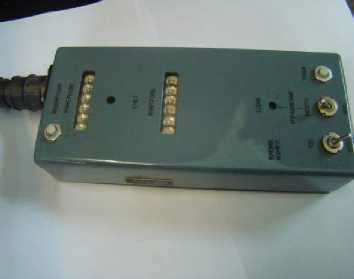

а) блок измерения; б) измерительная ячейка; в) блок настройки датчика БНД;

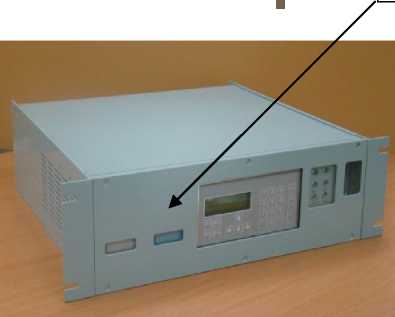

г) УНО-60М
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон измерений массовой доли изотопа бор-10, г/кг |
от 0 до 1,6 |
|
2 Пределы допускаемой основной абсолютной погрешности, ±До, г/кг в диапазоне (0 - 0,4), г/кг в диапазоне (0,4 - 0,8) , г/кг в диапазоне (0,8 - 1,6) , г/кг |
±0,002 ±(0,002+0,02(цх-0,4)) ±(0,01+0,0125(цх-0,8)) |
|
3 Время установления рабочего режима, мин, не более |
60 |
|
4 Нестабильность выходного сигнала за 72 часа работы, г/кг, не более |
До |
|
5 Предел допускаемой дополнительной абсолютной погрешности при изменении температуры окружающего воздуха и температуры анализируемого раствора в диапазоне от 10°С до 35°С на каждые 10°С, г/кг |
±До |
|
6 Мощность эквивалентной дозы излучения, Зв/ч, не более: - на наружной поверхности защитного блока - на расстоянии 1м от поверхности защитного блока |
1,0М0-4 (10 мбэр/ч) 1,0М0-5 ( 1 мбэр/ч) |
|
7 Напряжение питания от сети переменного тока, В с частотой, Гц |
220+22-зз 50 +1-2,5 |
|
Наименование характеристики |
Значение характеристики |
|
8 Потребляемая мощность, В •А, не более для исполнения еИ2.840.025 для исполнения еИ2.840.025-01 |
25 100 |
|
9 Масса, кг, не более: - блока измерения - блока настройки датчика БНД - УНО-60М (для исполнения еИ2.840.025-01) |
52 1,0 12,0 |
|
10 Габаритные размеры, мм, не более: - блока измерения - блока настройки датчика БНД - УНО-60М (для исполнения еИ2.840.025-01) |
1275x500x893 240x100x55 530x152x380 |
|
Примечание -li х - значение массовой доли изотопа бор-10 в растворе | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель концентратомера методом шелкографии.
Комплектность
Таблица 2
|
Обозначение |
Наименование |
Количество на исполнение | |
|
еИ2.840.025 |
еИ2.840.025-01 | ||
|
еИ5.176.171 |
Блок измерения |
1 |
1 |
|
еИ3.031.116 |
У стройство обработки информации УНО-60М-02 |
- |
1 |
|
еИ4.199.075 |
Блок настройки датчика БНД |
1 |
1 |
|
еИ4.075.759 |
Комплект монтажных частей |
- |
1 |
|
еИ5.184.016 |
Ячейка измерительная |
7 |
7 |
|
Источник нейтронов ИБН-7 ТУ 95.1075-83* |
* |
* | |
|
Комплект запасных частей Счетчик СИ19Н ОДО.339.142.ТУ |
1 |
1 | |
|
Источник питания постоянного тока Б5-71/1ММ ТУ 6688-001-75414802-2009 |
1 |
- | |
|
еИ2.840.025ВЭ еИ2.840.025 РЭ |
Ведомость эксплуатационных документов Концентратомеры бора ОКБ-10. РЭ |
1 1 |
1 1 |
|
еИ4.099.033 |
Ключ |
1 |
1 |
|
еИ6.433.650 |
Заглушка |
1 |
1 |
|
МП 91-243-2010 |
ГСИ. Концентратомеры бора ОКБ-10. Методика поверки |
1 |
1 |
|
еИ4.175.019 |
Упаковка |
1 |
- |
|
еИ4.175.019-01 |
Упаковка |
- |
1 |
* Источник нейтронов в комплект поставки не входит, приобретается Покупателем концентратомеров по отдельному заказу.
Поверка
осуществляется по документу МП 91-243-2010 «ГСИ. Концентратомеры бора ОКБ-10.
Методика поверки», утверждённому ФГУП «УНИИМ» в январе 2011 г.
Основные средства, используемые при поверке: ГСО 8544-2004 Государственный стандартный образец состава кислоты борной, обогащенной изотопом бора с аттестованным значением: массовой (атомной) доли изотопа бор-10: 96,60% (96,90 %), с абсолютной погрешностью аттестованного значения 0,06 %; массовой доли основного вещества в борной кислоте 99,95 % с абсолютной погрешностью аттестованного значения 0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2 ПНАЭ Г-1-024-90 Правила ядерной безопасности реакторных установок атомных станций ПБЯ РУ АС-89.
3 ОСТ 95.332-93 Изделия ядерного приборостроения и радиационной техники. Правила приемки.
4 еИ2.840.025 ТУ Концентратомеры бора ОКБ-10. Технические условия.
Другие Концентратомеры
