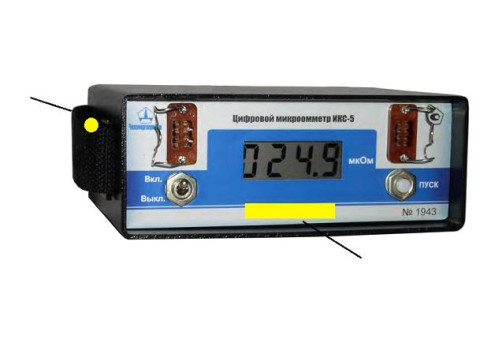

Микроомметры малогабаритные переносные ИКС-5
| Номер в ГРСИ РФ: | 20174-11 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ООО "Челэнергоприбор", г.Челябинск |
Микроомметры малогабаритные переносные ИКС-5 (далее по тексту - микроомметры) предназначены для оперативных измерений низкого электрического сопротивления постоянному току, в том числе переходного электрического сопротивления высоковольтных переключателей и разъединителей, низкоиндуктивных цепей аппаратов и машин в диапазоне от
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 20174-11 |
| Действует | по 30.05.2031 |
| Наименование | Микроомметры малогабаритные переносные |
| Модель | ИКС-5 |
| Приказы |
№1922 от
09.09.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1d477fac-d9f3-7c17-7cb2-f79d28e802b9 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4221.012.71693739-2011 |
| Класс СИ | 34.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 20174-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Челябинского ЦСМ |
| Адрес центра | 454048, г.Челябинск, ул.Энгельса, 101 |
| Руководитель центра | Михайлов Анатолий Иванович |
| Телефон | (8*351*2) 34-12-14 |
| Факс | 34-28-03, 34-12-14 |
| Информация о сертификате | |
| Срок действия сертификата | 05.07.2016 |
| Номер сертификата | 43053 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3212 от 05.07.11 п.12 |
Производитель / Заявитель
ООО "Челэнергоприбор", РОССИЯ, г.Челябинск
Россия
454126, ул.Витебская, 4 (454016, Университетская наб., 30А) 454080, а/я 12796, Тел./факс: (351) 733-81-56 www.limi.ru, E-mail: g_volovich@mail.ru
Поверка
| Методика поверки / информация о поверке | МП 20174-11 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
5845
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5569 (95%) |
| Неуспешных поверок (СИ непригодно) | 276 (5 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
20174-11: Описание типа
2021-20174-11.pdf
Файл устарел
|
Скачать | 346.5 КБ | |
|
20174-11: Методика поверки
2021-mp20174-11.pdf
Файл устарел
|
Скачать | 151.7 КБ | |
|
20174-11: Описание типа
2021-20174-11-1.pdf
|
Скачать | 346.5 КБ | |
|
20174-11: Методика поверки
2021-mp20174-11-1.pdf
|
Скачать | 151.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Микроомметры малогабаритные переносные ИКС-5 (далее по тексту - микроомметры) предназначены для оперативных измерений низкого электрического сопротивления постоянному току, в том числе переходного электрического сопротивления высоковольтных переключателей и разъединителей, низкоиндуктивных цепей аппаратов и машин в диапазоне от 0 до 10000 мкОм.
Описание
Микроомметры выполняют измерения электрического сопротивления четырехзондовым (четырехточечным) методом. Во время изменения через токовые зонды по контролируемому участку цепи протекает стабильный ток известной силы. С помощью потенциальных зондов напряжение, создаваемое этим током на контролируемом участке цепи, поступает на вход микроомметра, где преобразуется в цифровой код. Микроконтроллер прибора, с учетом необходимых поправок, рассчитывает значение сопротивления и выводит его на индикатор, расположенный на внешней панели.
Питание микроомметра автономное от встроенной в прибор прямоугольной свинцовокислотной аккумуляторной батареи.
Микроомметр состоит из следующих основных узлов: корпуса с лицевой панелью и ремня для переноски, платы печатного монтажа, аккумуляторной батареи, проводов для подключения измерительных зондов микроомметра к испытываемому изделию и измерительных зондов (штыревых и типа «крокодил»).
Вывод данных осуществляется на четырехразрядный семисегментный жидкокристаллический индикатор.
Область применения: предприятия энергетики, производство и передача электроэнергии.
Конструктивно микроомметры изготавливаются в трех исполнениях. Условное обозначение исполнений при их заказе приведено на рисунке 1.
ИКС-5 - Х
Тип прибора
Конструктивное исполнение:
1 - прибор имеет 2 пластиковых разъема для подключения соединительных проводов
2 - прибор имеет 2 металлических разъема для подключения соединительных проводов
3 - прибор имеет 4 пластиковых разъема для подключения
соединительных проводов
Рисунок 1 - Схема обозначений модификаций микроомметров
Внешний вид микроомметров с местами пломбирования и нанесения знака поверки показаны на рисунках 2-4.

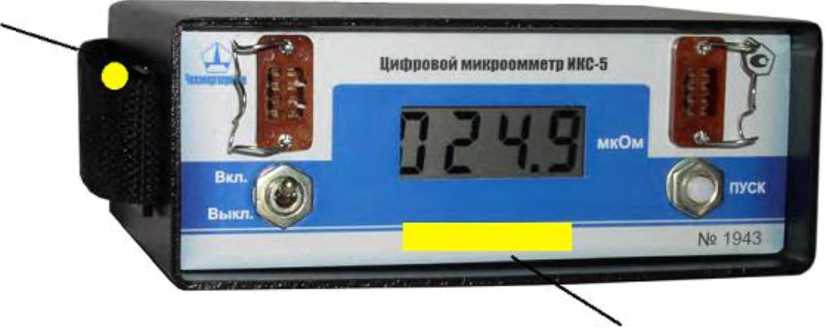

Место пломбы
Место знака
поверки
Рисунок 2 - Внешний вид микроомметра ИКС-5 исполнение 1

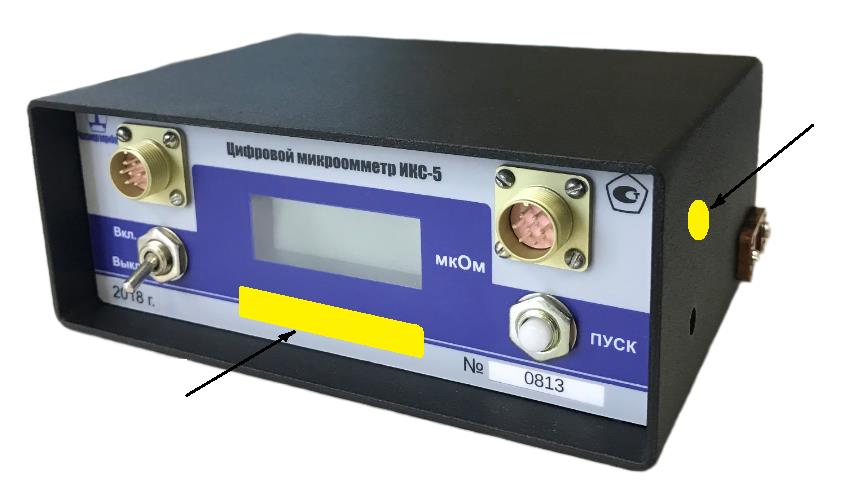

Место пломбы
мкОм
Место знака поверки
Рисунок 3 - Внешний вид микроомметра ИКС-5 исполнение 2

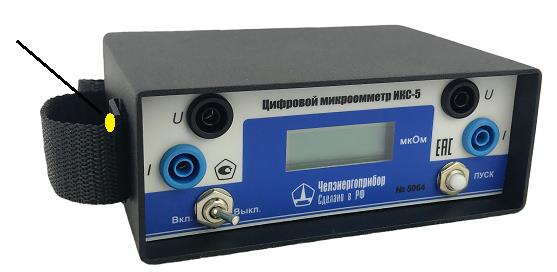

Место пломбы
цифровой мшяюемметР ИКС-5
мкОм
ПУСК
Сди.инг в
Рисунок 4 - Внешний вид микроомметра ИКС-5 исполнение 3
Программное обеспечение
Микроомметры имеют встроенное, метрологически не значимое программное обеспечение (ПО). Встроенное ПО обеспечивает только его работоспособность, загружается на этапе производственного цикла и после сборки микроомметра доступ к нему невозможен.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
* - |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0* |
|
Цифровой идентификатор ПО |
* - |
|
*Примечание - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано после опломбирования | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий по
Р 50.2.077-2014.
Технические характеристики
Общие метрологические и технические характеристики микроомметров приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых электрических сопротивлений, мкОм |
от 0 до 10000 |
|
Пределы допускаемой основной относительной погрешности измерения сопротивления (R), % |
±[0,2+0,01(10000/R-1)] |
|
Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R), при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 20 °С, % |
±[0,2+0,01(10000/R-1)] |
|
Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при изменении влажности окружающего воздуха от нормальных до предельных значений в рабочих условиях применения, % |
±[0,2+0,01(10000/R-1)] |
|
Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R), при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, % |
±[0,2+0,01(10000/R-1)] |
|
Время установления рабочего режима, с, не более |
5 |
|
Время одного измерения, с, не более |
2 |
|
Интервал времени между измерениями, с, не менее |
5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: температура окружающей среды, °C относительная влажность воздуха при +30 °C, %, не более атмосферное давление, кПа внешнее магнитное поле частотой 50 Гц напряженностью, А/м, не более |
от -20 до +55 90 от 70,0 до 106,7 400 |
|
Сопротивление токовых измерительных проводов, Ом, не более |
0,3 |
|
Входное сопротивление микроомметра по постоянному току, кОм, не менее |
9 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Цена единицы наименьшего разряда выходного кода при измеряемом сопротивлении менее 1000 мкОм, мкОм |
0,1 |
|
Цена единицы наименьшего разряда выходного кода при измеряемом сопротивлении 1000 мкОм и более, мкОм |
1,0 |
|
Автономное электропитание от аккумуляторной батарее 6 В, А-ч |
1,2 |
|
Время заряда аккумуляторной батареи, ч, не более |
15 |
|
Габаритные размеры прибора (длинахширинахвысота), мм, не более |
145x102x55 |
|
Масса прибора без соединительных проводов, кг, не более |
0,9 |
|
Средняя наработка на отказ, ч, не менее |
3000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на лицевой панели микроомметра, а также на титульных листах эксплуатационной и сопроводительной документации методом офсетной печати.
КомплектностьКомплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Микроомметр малогабаритный переносной (одно из исполнений) |
- |
1 шт. |
|
Щуп в виде зажима типа «крокодил» |
- |
2 шт. |
|
Щуп штыревой |
- |
1 шт. |
|
Соединительный провод длинный |
- |
2 шт. |
|
Соединительный провод короткий |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
|
Методика поверки (поставляется по требованию потребителя) |
МП 20174-11 |
1 экз. |
Поверка
осуществляется по документу МП 20174-11 «Малогабаритный переносной микроомметр ИКС-5. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 20.05.2011г.
Основные средства поверки:
однозначная мера электрического сопротивления Р310 номиналом 0,01 Ом, кл.т.0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);
однозначная мера электрического сопротивления Р310 номиналом 0,001 Ом, кл.т.0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);
однозначная мера электрического сопротивления Р323 номиналом 0,0001 Ом, кл.т. 0,05 (регистрационный номер в Федеральном информационном фонде 1683-62);
шунт 75 ШСМ МЗ-3000А номиналом 25 мкОм, кл.т. 0,5 (регистрационный номер в Федеральном информационном фонде 40474-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде голографической наклейки наносится на лицевую панель микроомметра (для исполнений 1 и 2) или в паспорт (для исполнения 3) и в виде оттиска в паспорт или в свидетельство о поверке. Пломба со знаком поверки устанавливается в месте верхнего крепления ремня к корпусу микроомметра с правой или с левой стороны.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока и сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления
ТУ 4221.012.71693739-2011 Технические условия. Микроомметр малогабаритный переносной ИКС-5
