Приборы Эксперт
| Номер в ГРСИ РФ: | 20367-00 |
|---|---|
| Производитель / заявитель: | ООО "АКА-Контроль", г.Москва |
Для измерения удельной электрической проводимости металлов и их сплавов, для идентификации и сортировки металлов и их сплавов, а также для физических исследований на любых предприятиях и в организациях, где возникает необходимость классификации и сортировки металлов и сплавов по маркам, оценкикачества плавок и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 20367-00 |
| Действует | по 31.05.2016 |
| Наименование | Приборы |
| Модель | Эксперт |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 95cc6212-5d53-1c40-de1e-3de2072ec46e |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Источник информации | CD 2000г |
| Технические условия на выпуск | ТУ 4220-001-16550518-00 |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 31.05.2016 |
| Номер сертификата | 42758 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2498 от 31.05.11 п.08 |
Производитель / Заявитель
ООО "Фирма "АКА", г. Москва
Россия
101000, ул.Мясницкая, 24, стр.3-4, тел. 923-5485, факс 923-5485; 121353, ул.Беловежская 19-91 Тел/факс (495) 621 04 81
Поверка
| Методика поверки / информация о поверке | приложение А АКАФ.421.453.001 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1756
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1705 (97%) |
| Неуспешных поверок (СИ непригодно) | 51 (3 %) |
| Актуальность информации | 26.12.2025 |
Поверители
Скачать
|
20367-00: Описание типа
2011-20367-00.pdf
|
Скачать | 90.5 КБ | |
|
20367-00: Методика поверки
2022-mp20367-00.pdf
|
Скачать | 74 КБ |
Описание типа
Назначение
Приборы «ЭКСПЕРТ» модели ВЭ-96Н (далее - приборы «ЭКСПЕРТ»), изготовленных ООО ''фирма'' АКА'' предназначены для:
- для измерения удельной электрической проводимости металлов и их сплавов.
-для идентификации и сортировки металлов и их сплавов, а так же для физических исследований на любых предприятиях и в организациях, где возникает необходимость классификации и сортировки металлов и их сплавов по маркам, оценки качества плавок и .т.п.
Описание
Работа прибора основана на измерении с помощью метода вихревых токов удельной электрической проводимости объектов о.
Конструктивно прибор представляет собой электронный блок, в котором расположены генератор, блок обработки сигнала и индикатор, соединенный гибким кабелем с накладным датчиком карандашного типа.
Генератор питает переменным током возбуждающую обмотку датчика. При этом в объекте идентификации наводятся вихревые токи, параметры которых зависят от свойств материала объекта и расстояния до него. Приемная катушка датчиков регистрирует поле этих токов, в результате чего на выходе датчика появляется сигнал, который, как и поле вихревых токов, зависит от параметров объекта идентификации и расстояния до него (зазора). Этот сигнал обрабатывается в блоке обработки сигналов, таким образом, что выходное напряжение этого блока уже, в основном, зависит от значения электрической проводимости и слабо зависит от вариаций зазора и перекосов датчика. Индикатор прибора при этом отображает величину, численно равную корню квадратному из значения удельной электрической проводимости со знаком « - », если объект идентификации изготовлен из цветного металла. В случае если идентифицируемый объект ферромагнитным, на индикаторе появляются цифры порядка сотен единиц со знаком « + ». При этом высвечиваемые значения пропорциональны величине ^ о/ц, где ц- магнитная проницаемость материала.

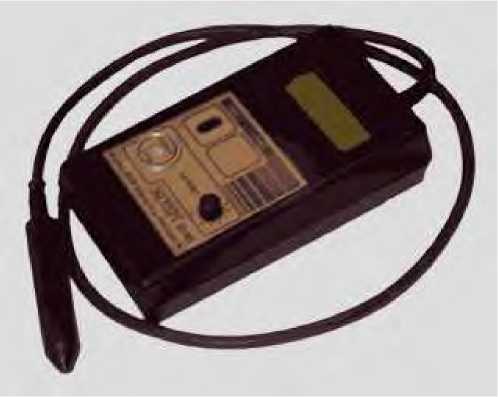

Рисунок 1 Фотография общего вида прибора «ЭКСПЕРТ» модели ВЭ-96Н
Технические характеристики
Метрологические и технические характеристики прибора «ЭКСПЕРТ» представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения удельной электрической проводимости, МСм/м |
от 0,6 до 37,0 |
|
Предел допускаемой основной абсолютной погрешности прибора, МСм/м |
не более ±(0,05+0,03Х), где Х- измеряемая величина |
|
Допустимые отклонения напряжения питания, В |
минус1,8 до плюс 1 |
|
Потребляемый прибором ток, мА |
не более 12 |
|
Время установления рабочего режима, с |
не более 5 |
|
Продолжительность непрерывной работы, ч |
не менее 20 |
|
Габаритные размеры электронного блока прибора (без датчика), мм |
40x80x145 |
|
Масса, кг |
0,30 |
|
Наработка до отказа, ч, не менее |
12500 |
|
Срок службы, лет, не менее |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление кПа |
от минус 5 до плюс 45 98 при t =25°С 84 - 106,7 |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель электронного блока прибора методом трафаретной печати, а так же на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят:
- прибор «ЭКСПЕРТ» модели ВЭ-96Н - 1 шт.
- сумка - 1 шт.
- руководство по эксплуатации АКАФ.421453.001 РЭ с (приложением А - 1 экз.
«Методика поверки «ЭКСПЕРТ» модели ВЭ-96Н»).
Поверка
осуществляется по методике поверки изложенной в приложении А руководства по эксплуатации АКАФ.421453.001 РЭ, утвержденной ГЦИ СИ ВНИИОФИ 20.09.2000 г.
При проведении поверки должны применяться средства поверки, указанные в таблице 2.
Таблица 2
|
Наименование средства поверки |
Метрологические и основные технические характеристики |
|
Стандартные образцы удельной электрической проводимости ГСО 3435-86-3446-86 |
Диапазон от 3,08 до 13,8 МСм/м, погрешность 1,0 % |
|
Стандартные образцы удельной электрической проводимости ГСО 3447-89П-3458-89П |
Диапазон от 0,52 до 2,12 МСм/м, погрешность 1,5 % |
|
Стандартные образцы удельной электрической проводимости ГСО 1395-90П-1412-90П |
Диапазон от 14,0 до 37,0 МСм/м, погрешность 1,0 % |
|
Наименование средства поверки |
Метрологические и основные технические характеристики |
|
Мультиметр цифровой типа 3458 А |
Диапазон измерения напряжения постоянного тока от 1 нВ до 1000 В св-во № 447/1678 до 01.07.2011 г |
|
Калибратор FLUKE 5520A |
Диапазон напряжения постоянного тока от 0 до ±1020 В св-во № 305/447 до 9.03.2011 г |
Сведения о методах измерений
Методы измерений указаны в документе АКАФ.421453.001 РЭ приложение А
Нормативные документы
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
2. ТУ 4220-001-16550518-00
3. АКАФ.421453.001 РЭ
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
