Аспираторы воздуха автоматические трехканальные АВА 3-240/180-01

Назначение

Аспираторы воздуха автоматические трехканальные АВА 3-240/180-01 (далее -аспираторы) предназначены для отбора взвешенных частиц на фильтры и измерений объемного расхода прокачанного воздуха.

Описание

Принцип действия аспираторов заключается в прокачивании определенного объема воздуха с заданным расходом через аналитические аэрозольные фильтры АФА ТУ95 1892-89.

Аспиратор имеет три канала для одновременного отбора проб.

Объем прокачиваемого через каждый канал воздуха определяется как произведение расхода воздуха в данном канале (дм3/мин) на время отбора (мин).

Значение расхода воздуха по каждому каналу аспиратора определяется путем измерения перепада давления на калиброванной сужающей диафрагме, установленной в потоке воздуха каждого канала. Перепад давления измеряется дифманометром-напоромером. Расход воздуха определяется по приведенному в паспорте на аспиратор градуировочному графику зависимости расхода воздуха от показаний дифманометра.

Аспиратор имеет два исполнения - АВА 3-240-01С  и АВА 3-180-01А, которые

отличаются по диапазону объемного расхода газа и потребляемой мощности.

Внешний вид аспираторов приведен на рисунках 1 и 2.

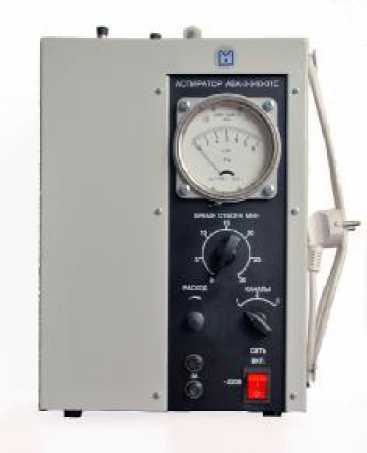

Рисунок 1 - Внешний вид аспираторов АВА 3-240-01С

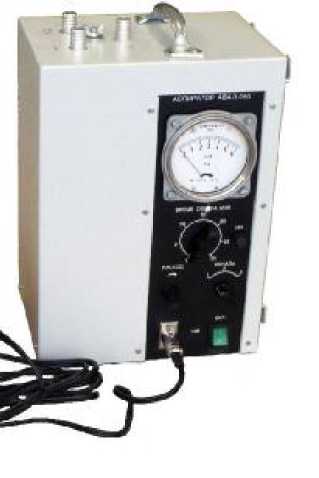

Рисунок 2 - Внешний вид аспираторов АВА 3-180-01А

Технические характеристики

1 Диапазон объемного расхода воздуха по каждому каналу (при перепаде давления, которое создаётся фильтром АФА на входе каждого канала аспиратора) при нормальных условиях (температуре 20 оС, давлении 760 мм рт.ст.) составляет:

исполнение АВА 3-240-01С (ФМЛИ.941421.006)           от 80 до 120 дм3/мин,

исполнение АВА 3-180-01А (ФМЛИ.941421.006-01)         от 60 до 100 дм3/мин

2 Пределы допускаемого относительного отклонения расхода составляют:

для нижнего значения расхода                                   ± 10 %,

для верхнего значения расхода                                   плюс 40 %.

3 Пределы допускаемой основной приведенной погрешности (у):   ± 5 %.

4 Режим работы - многократный циклический. Продолжительность отбора пробы от 5 до 30 мин работы с перерывом не менее 5 мин.

5 Время непрерывной работы аспиратора в многократном циклическом режиме, не менее 7 ч в сутки.

6 Число проб, отбираемых одновременно: 3.

7 Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 оС от исходной температуры 20 оС в пределах рабочих условий: 0,5 у.

8 Габаритные размеры, не более: длина - 287, ширина - 188, высота -405 мм.

9 Масса (без запасных частей и принадлежностей), не более: 7 кг.

10 Питание аспиратора:

исполнение АВА 3-240-01С - от сети переменного тока напряжением (220 + 22 -33) В, частотой (50 ± 1) Гц;

исполнение АВА 3-180-01А - от источника постоянного напряжения (12 ± 1,2) В.

11 Потребляемая мощность для исполнений:

исполнение АВА 3-240-01С - не более 220 В^ А;

исполнение АВА 3-180-01А - не более 120 В^ А.

12 Средняя наработка на отказ (при доверительной вероятности 0,95), не менее   1500 ч.

13 Полный средний срок службы - 6 лет со дня изготовления.

14 Условия эксплуатации:

Диапазон температуры окружающей среды от 5 до 40 оС;

Диапазон относительной влажности воздуха до 98 % при 25 оС;

Диапазон атмосферного давления от 84 до 106,7 кПа.

Знак утверждения типа

наносится типографским способом на табличку, прикрепленную на корпус аспиратора, и на эксплуатационную документацию.

Комплектность

Комплект поставки аспираторов приведен в таблице 1.

Таблица 1.

Поверка

осуществляется в соответствии с документом «Методика поверки» (Приложение А к Паспорту ФМЛИ.941421.006 ПС), утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 24.10.2005 г.

Основные средства поверки:

- счетчик газа мембранный G6-RF1 (Госреестр №14351-07), диапазон измерений расхода газа (0,06 - 10,0) м3/ч, относительная погрешность ± 2,0 %.

- секундомер С-1-2А по ТУ 25-07.1894.003-90.

Сведения о методах измерений

п риведены в документе «Аспираторы воздуха автоматические трехканальные АВА 3240/180-01. Паспорт. ФМЛИ.941421.006 ПС».

Нормативные документы

1 ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия».

2 ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

3 «Аспиратор воздуха автоматический трехканальный АВА 3-240/180-01. Технические условия ТУ 9443-001-73332721-2004».

Рекомендации к применению

- при осуществление деятельности в области охраны окружающей среды,

- при выполнении работ по обеспечению безопасных условий и охраны труда.
