Стенды испытаний запасных резервуаров СИЗР
| Номер в ГРСИ РФ: | 20550-12 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Тормо", г.Екатеринбург |
Для измерений давления сжатого воздуха и воды и временных интервалов при проверке технических характеристик запасных резервуаров в соответствии с Инструкцией по ремонту тормозного оборудования вагонов ЦВ-ЦЛ-292 МПС РФ, позволяют автоматизировать контрольно-измерительные операции с регистрациейизмерительной информации при приемо-сдаточных испытаниях на заводе изготовителе и послеремонтных - на предприятиях железнодорожного транспорта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 20550-12 |
| Действует | по 09.07.2017 |
| Наименование | Стенды испытаний запасных резервуаров |
| Модель | СИЗР |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1eb08fea-2b87-9f1e-857d-d1b349edd217 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 09.07.2012 утвержден вместо 20550-00 |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 47122 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 483 п. 30 от 09.07.201217 от 08.12.05 п.27415 от 21.11.00 п.116 |
Производитель / Заявитель
ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург.
Россия
620034, ул.Бабеля, 114, (3432) 58-55-44, факс 45-52-59 (620034, ул.Колмогорова, 66 Б; 620034, ул.Одинарка, 6, тел. 245-34-14, факс 372-92-10) 620010, ул.Многостаночников, д.15а, к.12, E-mail: tormo@mail.ru
Поверка
| Методика поверки / информация о поверке | МП 50353-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 126 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
20550-12: Описание типа
2012-20550-12.pdf
|
Скачать | 122.5 КБ | |
|
20550-12: Методика поверки
2025-mp20550-12.pdf
|
Скачать | 456.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Стенды испытаний запасных резервуаров СИЗР (далее по тексту - стенд СИЗР) предназначены для измерений давления сжатого воздуха и воды, а также временных интервалов при проверке технических характеристик запасных резервуаров.
Стенд СИЗР позволяет автоматизировать контрольно-измерительные операции с регистрацией измерительной информации при приемо-сдаточных испытаниях запасных резервуаров на заводе-изготовителе и послеремонтных - на предприятиях железнодорожного транспорта.
Описание
Стенд СИЗР при испытаниях создает пневматические или гидравлические давления в запасном резервуаре посредством его коммутации через распределитель к питающей воздушной магистрали и атмосфере. В зависимости от технического состояния запасного резервуара в его полости возникают перепады давления за фиксированные промежутки времени, формируемые стендом СИЗР.
Стенд СИЗР выполняет логический анализ измерительной информации, индицирует на алфавитно-цифровом индикаторе и регистрирует в энергонезависимом запоминающем устройстве техническое состояние запасного резервуара, обозначая его конкретные неисправности. Алгоритм работы стенда задается с помощью специальной управляющей программы.
Основными узлами стенда СИЗР являются блок электропитания, блок управления, датчики давления, а также воздухораспределитель, к которому подключаются испытуемые запасные резервуары.
Для ограничения несанкционированного доступа к блоку управления один крепёжный винт заливается пломбировочной мастикой и ставится оттиск пломбировочного клейма
Условия эксплуатации стендов не обеспечивают сохранности поверительных клейм, нанесенных на корпус машины, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится оттиск поверительного клейма и наносится знак поверки в виде наклейки.

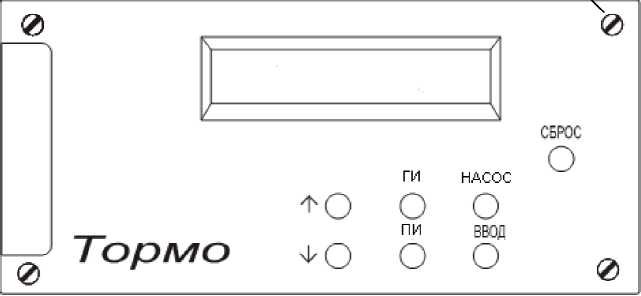

место пломбировки
Схема пломбировки блока управления стенда СИЗР

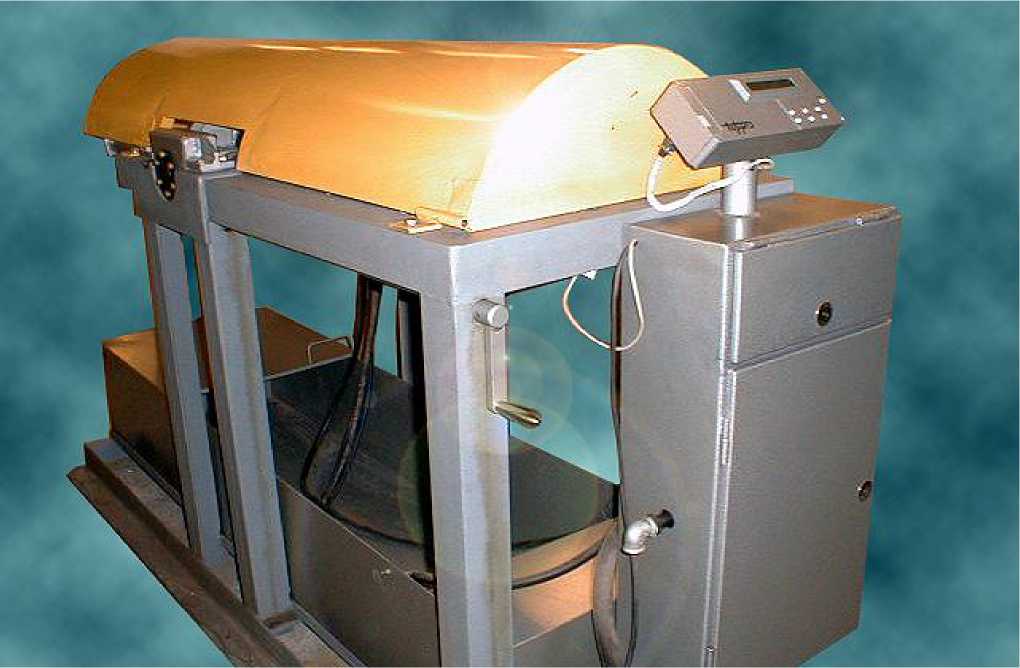

Фотография общего вида стенда СИЗР
Программное обеспечение
Стенд содержит программное обеспечение, состоящее из одной программы, записываемой в постоянную память микросхемы микроконтроллера блока управления. Программа имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- сравнение полученных результатов измерения с эталонными значениями;
- визуализация результатов измерений и сравнения;
- управление работой составных частей стенда;
- организация интерфейса с оператором.
_______Идентификация программного обеспечения:____________________________________________
|
Наименовани е программног о обеспечения |
Идентификационно е наименование программного обеспечения |
Номер версии (идентификацион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
СИЗР |
СИЗР |
01 |
12E3 |
CRC16 |
Программное обеспечение стендов вычисляет непосредственный результат измерения.
При этом аппаратная и программная части стенда, работая совместно, обеспечивают заявленные точности результатов измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений -уровень А по МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения давления сжатого воздуха, МПа (кгс/см2) |
от 0,00 до 0,65 (от 0,0 до 6,5) |
|
Диапазон измерения давления воды, МПа (кгс/см2) |
от 0,5 до 1,2 (от 5 до 12) |
|
Пределы допускаемой приведенной погрешности измерения давления сжатого воздуха или воды, % |
±1,5 |
|
Диапазон измерений временных интервалов, с |
от 1 до 60 |
|
Пределы допускаемой относительной погрешности измерения временных интервалов, % |
±0,25 |
|
Электропитание от сети переменного тока: • напряжение, В • частота, Гц |
от 198 до 242 50 |
|
Потребляемая мощность (при включенном насосе), В •А, не более |
1250 |
|
Диапазон рабочих температур, °С |
от 10 до 35 |
|
Масса, кг, не более |
450 |
|
Габаритные размеры, мм, не более • длина • глубина • высота |
850 2100 1400 |
Знак утверждения типа
Знак утверждения типа наносится фотохимическим или механическим способом на табличку, прикрепленную к корпусу стенда СИЗР и типографским способом на титульный лист паспорта.
Комплектность
|
Наименование |
Количество |
|
Стенд испытаний запасных резервуаров СИЗР |
1 |
|
Стенд испытаний запасных резервуаров СИЗР Руководство по эксплуатации СИЗР.00.000РЭ |
1 |
|
Стенд испытаний запасных резервуаров СИЗР. Паспорт СИЗР.00.000ПС |
1 |
|
Стенд испытаний запасных резервуаров СИЗР. Методика поверки |
1 |
Поверка
осуществляется по документу МП 20550-12 "Стенды испытаний запасных резервуаров СИЗР. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 31 января 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до 1,6 МПа (16 кгс/см2), пределы допускаемой приведённой погрешности измерения давления ±0,1 %;
- частотомер электронно-счетный Ч3-63/1, диапазон измерения периода 104 с, пределы допускаемого относительного отклонения частоты кварцевого генератора за 12 месяцев работы ±5'10-7.
Сведения о методах измерений
СИЗР.00.000РЭ "Стенд испытаний запасных резервуаров СИЗР. Руководство по эксплуатации"
Нормативные документы
1 СИЗР.00.000ТУ "Стенд испытаний запасных резервуаров СИЗР. Технические условия"
2 "Стенды испытаний запасных резервуаров СИЗР. Методика поверки" (утверждёна ГЦИ СИ ФБУ "УРАЛТЕСТ" 31 января 2012 г.)
