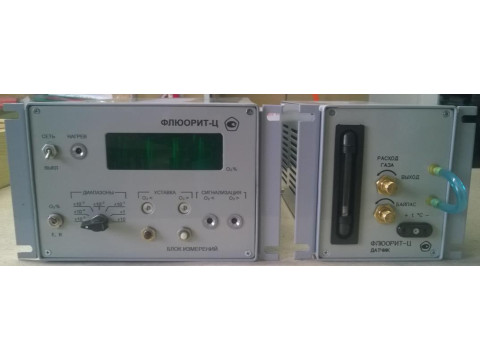

Газоанализаторы ФЛЮОРИТ-Ц

Наименование характеристики

Значение характеристики

Диапазоны измерений объемной доли кислорода, %

от 1-10-6 до 1-10-4 ; от 1 • 10-5 до 1 • 10-3; от 1 • 10-4 до 1 • 10-2 ;

от 1 • 10-3 до 10-1;

от 0,01 до 1 ;

от 0,1 до 10;

от 1 до 100.

Выходной линейный унифицированный сигнал, мА

от 0 до 5 или от 4 до

20   для   каждого

диапазона измерений.

Пределы основной относительной погрешности (5о) по цифровому табло и по выходному сигналу не более, %

+4 в диапазоне от 1 • 10-3 до 100 %; +6 в диапазоне от 1 • 10-5 до 1 • 10-3 %; +10 в диапазоне от 1 • 10-6 до 1 • 10-5 %.

Предел дополнительной относительной погрешности газоанализатора, обусловленной изменением температуры окружающей среды на каждые ±10°С от температуры плюс (20+2) °С в диапазоне от плюс 5 до плюс 50 °С

не более 0,5 5о

Предел дополнительной относительной погрешности газоанализатора, обусловленной отклонением расхода анализируемого газа через чувствительный элемент на +30% от значения при нормальных условиях (2,4-2,6) см3/с

не более 0,4 5о

Наименование характеристики

Значение характеристики

Время установления показаний газоанализатора То,9д не более, мин

0,5 в диапазоне от 0,1 до 100 %

1,5 в диапазоне от 1-10-3 до 0,1 %

10 в диапазоне от 1-10-6 до 1-10-3

Электрическое питание газоанализатора осуществляется от сети переменного тока

Напряжением, В, частотой, Гц

(220^), (50+1)

Мощность, потребляемая газоанализатором, Вт

не более 120

Габаритные размеры блока измерений ВхШхД, мм

250x145x350

Габаритные размеры датчика ВхШхД,мм

165x145x3

Масса блока измерений, кг

4,5

Масса датчика

4,0

Условия эксплуатации газоанализатора:

- температура окружающей среды , °С

—

- атмосферное давление, кПа

— относительная влажность окружающего воздуха , %

— расход анализируемого газа через чувствительный элемент

см3/с

— давление анализируемого газа на входе в газоанализатор, кПа

— температура анализируемого газа в точке отбора, °С

— содержание в анализируемом газе механических примесей,

мг/м3

— допускаемый угол наклона относительно горизонтальной поверхности в любом направлении , °

допускаемая объемная доля водорода, окиси углерода, метана и других, взаимодействующих с кислородом веществ в анализируемом газе должна быть такой, чтобы при взаимодействии этих веществ с кислородом уменьшение объемной доли кислорода было не более 0,01 от объемной доли кислорода, содержащейся в анализируемом газе.

От +5 до +50 от 84 до 106,7 не более 80 от 1,7 до 3,2

от 4 до 600

от -10 до +50

до 2

5

Средняя наработка на отказ, ч

не менее 20000

Срок службы, лет

не менее 10
