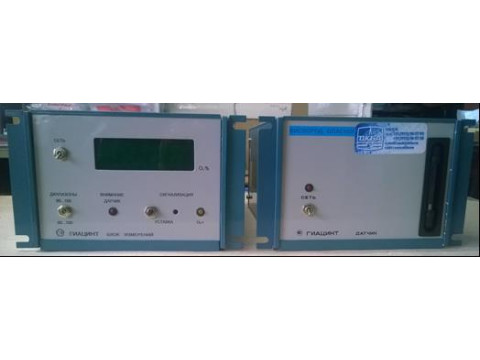

Газоанализаторы Гиацинт
| Номер в ГРСИ РФ: | 20629-00 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ОАО "Ангарское ОКБА", г.Ангарск |
Спецраздел. Для измерений объемной доли кислорода в кислород-азотной и кислород-аргонной газовых смесях, для контроля качества технического и медицинского кислорода на воздухоразделительных установках, а также для промежуточного технологического контроля работы этих установок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 20629-00 |
| Действует | по 31.08.2026 |
| Наименование | Газоанализаторы |
| Модель | Гиацинт |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ebdfd7f0-8840-b335-eb8b-81369d7393a8 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | CD 2000г |
| Технические условия на выпуск | 5К1.552.036 ТУ |
| Класс СИ | 31.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 01.12.2011 |
| Номер сертификата | 25618В |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 14д2 от 25.12.08 п.359 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-производственное предприятие ОКБА» (ООО «НПП ОКБА»), г. Ангарск
Россия
665821, Иркутская обл., п.Старо-Байкальск, ул.Московская, д.33а, тел. (3951) 50-77-91, факс 53-05-56 (юр. адрес: 670000, Бурятия, г.Улан-Удэ, ул.Кирова, 28а), E-mail: okba@irmail.ru
Поверка
| Методика поверки / информация о поверке | 5К1.552.036 ДП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 426 (92%) |
| Неуспешных поверок (СИ непригодно) | 38 (8 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
20629-00: Описание типа
2024-20629-00.pdf
|
Скачать | 493.4 КБ | |
|
20629-00: Методика поверки
2021-mp20629-00.pdf
|
Скачать | 168.6 КБ |
Описание типа
Назначение
Газоанализаторы ГИАЦИНТ предназначены для измерений объемной доли кислорода в кислород-азотной и кислород-аргонной газовых смесях.
Описание
Газоанализатор представляет собой автоматический, цифровой, одноканальный, однофункциональный, стационарный, промышленный прибор непрерывного действия.
Принцип действия газоанализатора основан на диффузионном методе измерений с применением твердоэлектролитной кулонометрической ячейки. Диффузионным сопротивлением служит капилляр, герметично соединенный с твердоэлектролитной ячейкой и омываемый анализируемым газом. Под действием напряжения, приложенного к электродам твердоэлектролитной ячейки, кислород извлекается из внутренней камеры твердоэлектролитной ячейки и в ней происходит накопление азота (аргона). По мере накопления возрастает поток азота (аргона), направленный из внутренней камеры ячейки через капилляр в анализируемый газ. С течением времени устанавливается стационарное состояние, когда диффузионный поток азота (аргона) из внутренней камеры ячейки становится равным потоку азота (аргона), поступающему во внутреннюю камеру ячейки, при этом устанавливается постоянный поток кислорода в ячейку. Ток, протекающий через твердоэлектролитную ячейку после достижения стационарного состояния, пропорционален объемной доле кислорода в анализируемом газе.
Конструктивно газоанализатор состоит из блока измерений и датчика.

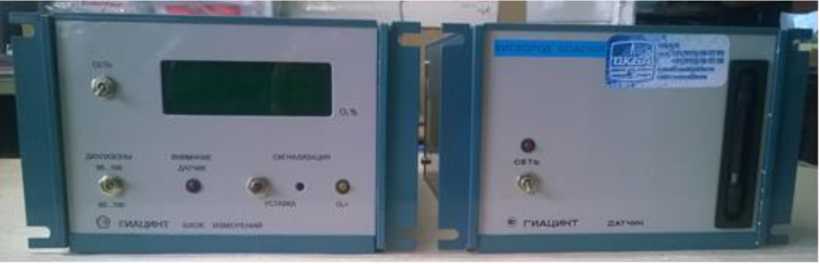

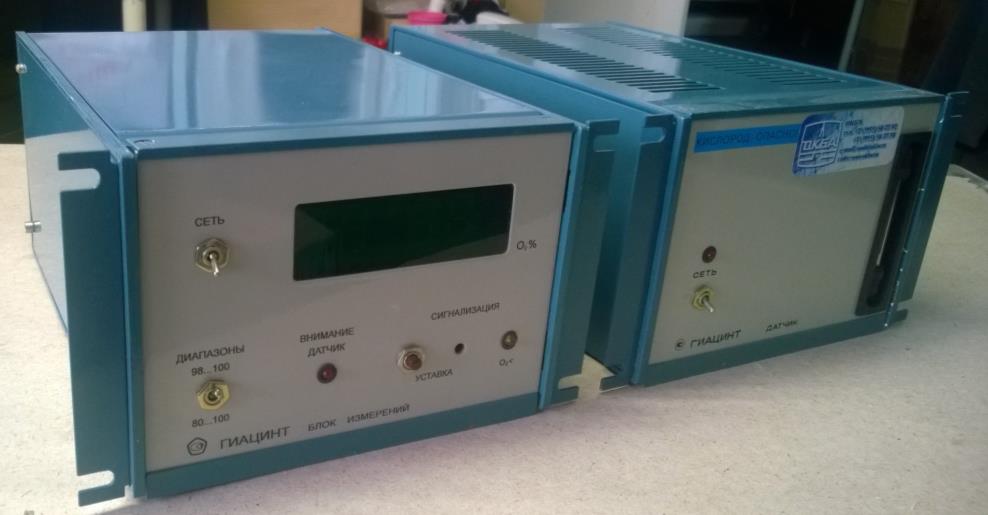

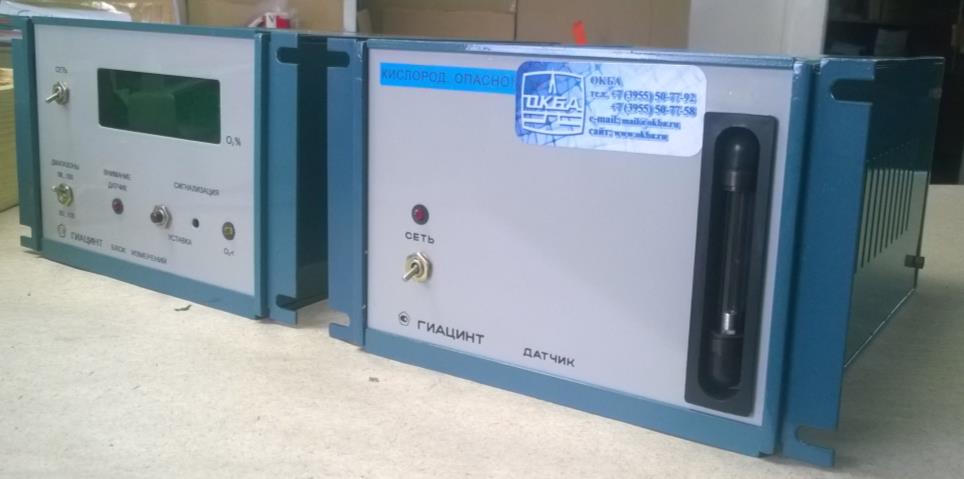

Фотография общего вида газоанализатора ГИАЦИНТ представлена на рисунке 1.
Рисунок 1

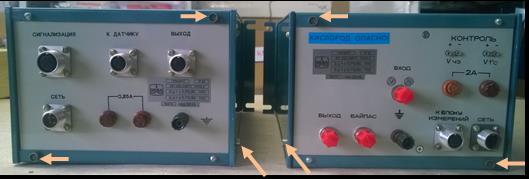

Схемы пломбирования от несанкционированного доступа приведены на рисунках 2 и 3. Места пломбирования обозначены стрелками

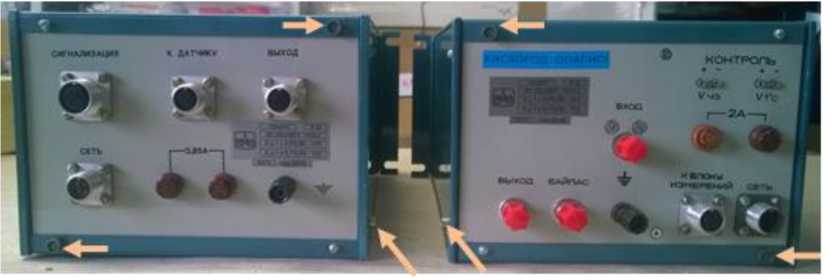

Рисунок 2 - Газоанализатор ГИАЦИНТ. Блок измерения. Датчик

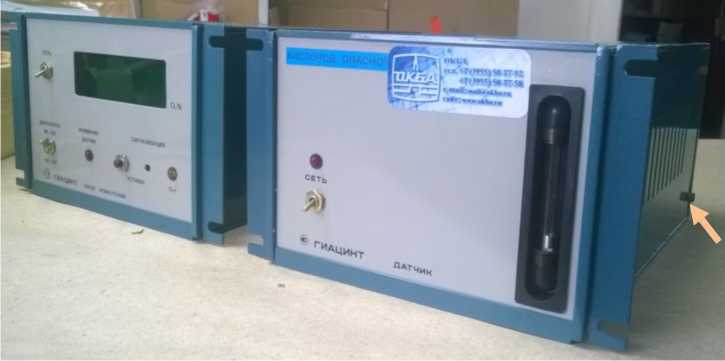

Рисунок 3 - Газоанализатор ГИАЦИНТ. Блок измерения. Датчик. Схема пломбирования от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерения объемной доли кислорода, % |
от 80 до 100 от 98 до 100 |
|
Диапазон показаний объемной доли кислорода, % |
от 0 до 100 |
|
Пределы основной абсолютной погрешности (Ад), не более, % |
±0,5 в диапазоне от 80 до 100 ±0,1 в диапазоне от 98 до 100 |
|
Время установления показаний То,9д не более, с |
60 |
|
Электрическое питание осуществляется от сети переменного тока напряжением, В, частотой, Гц |
( 220122 ), (50±1) |
|
Потребляемая мощность, не более, Вт |
150 |
|
Г абаритные размеры блока измерений ВхШхД, мм |
240x150x320 |
|
Габаритные размеры датчика ВхШхД, мм |
250x150x310 |
|
Масса блока измерений не более, кг |
3,5 |
|
Масса датчика, кг |
5,5 |
|
Условия эксплуатации газоанализатора: - температура окружающего воздуха, °С - атмосферное давление, кПа; - относительная влажность окружающего воздуха, %; - давление анализируемого газа на входе в газоанализатор, кПа; - содержание в анализируемом газе механических примесей мг/м3; - расход анализируемого газа через газоанализатор см3/с; угол наклона газоанализатора от горизонтальной поверхности °; |
от 5 до 50 от 84 до 106,7 от 0 до 80 от 50 до 600 до 2 не более 8 не более 5 |
|
Средняя наработка на отказ, ч |
не менее 20000 |
|
Срок службы, лет |
не менее 10 |
Знак утверждения типа
наносится методом сеткографии на лицевые панели блока измерений и датчика газоанализатора и в эксплуатационную документацию методом ксерокопирования.
Комплектность
В комплект поставки газоанализатора входят:
- датчик 5К2.320.018;
- блок измерений 5К2.390.106;
- «Газоанализатор ГИАЦИНТ. Руководство по эксплуатации» 5К1.552.036 РЭ;
- «Газоанализатор ГИАЦИНТ. Методика поверки» 5К1.552.036 ДП;
- комплект запасных частей 5К4.070.169;
- комплект принадлежностей 5К4.072.083;
- комплект монтажных частей 5К4.075.091.
Сведения о методах измерений
объемной доли кислорода приведены в «Газоанализатор ГИАЦИНТ. Руководство по эксплуатации» 5К1.552.036 РЭ.
Нормативные документы
ГОСТ 8.578-2014. «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
«Газоанализатор ГИАЦИНТ. Технические условия» 5К1.552.036 ТУ.
