Системы обнаружения радиоактивных материалов стационарные ЯНТАРЬ-2Л

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программное обеспечение монитора «Янтарь». Модуль системного   кон

троллера

ДЦКИ.00024-03

3.30

-

ГОСТ 28147-89

Программное обеспечение ПВЦ-01

ДЦКИ.00025-02

3.33

-

ГОСТ 28147-89

Наименование характеристики

Значение

Диапазон регистрируемых энергий излучения, МэВ

от 0,05 до 1,5

Пороги обнаружения активностей неэкранированных точечных гамма - источников излучения при интенсивности естественного гамма-фона не более 0,12 мкЗв/ч и скорости перемещения источника перемещении через контролируемую зону системы «Янтарь-2Л» до 8 км/ч, к Бк:

- Америций-241 (241Am)

2200

- Цезий-137 (137Cs)

120

- Кобальт-60 (60Co)

60

Чувствительность к гамма - излучению радионуклида, (имп/с)/кБк: - 241Am

5

- 137Cs

90

- 60Co

180

Пределы неопределенности энергетической зависимости чувствительно-

от минус 30 до

сти блока детектирования гамма-канала, %

плюс 70

Изменение чувствительности системы «Янтарь-2Л» по высоте (вертикаль-

± 30 %.

ный профиль) по источнику излучения 137Cs, %, не более

Наименование характеристики

Значение

Ширина контролируемой зоны, м, не более

6

Высота контролируемой зоны, м, не более

4

Скорость перемещения источника через зону контроля, км/ч, не более

8

Частота ложных срабатываний, не более

1/1000

Система «Янтарь-2Л» сохраняет работоспособность при длине линии связи до пульта, м, не более

2000

- при подключении блока БХ-01 ДЦКИ.426441.001 максимальная суммарная длина связи до пульта, м

4000

Время установления рабочего режима системы «Янтарь-2Л», мин, не более

30

Средняя наработка на отказ, ч, не менее

12000

Средний срок службы до первого капитального ремонта, лет, не более

12

Режим работы системы «Янтарь-2Л»

непрерывный круглосуточный

Электропитание системы осуществляется

- от сети переменного тока частотой (50±1) Гц напряжением, В

- от аккумулятора, обеспечивающего работоспособность при отключении сетевого питания на время не менее, ч

от 187 до 242

10

Наименование характеристики

Значение

Потребляемая мощность изделий, входящих в комплект поставки системы «Янтарь-2Л», В^А, не более:

- Базовый комплект системы «Янтарь-2Л»

- Пульт ПВЦ-01

- Блок БХ-01

- Оповещатель БОП-02

- Устройство УСК-2

- Устройство УСК-2-01

50

10 5

10

2

0,5

Рабочие условия применения для системы «Янтарь-2Л» (кроме пульта ПВЦ-01, БОП-02, УСК-2, УСК-2-01):

- температура окружающей среды, °С

- верхнее значение относительной влажности при температуре 35 °С, %

- атмосферное давление, кПа

от минус 40 до плюс 50 95 от 84 до 106,7

Рабочие условия применения для пульта ПВЦ-01, устройств УСК-2 и

УСК-01, оповещателя БОП-02:

- температура окружающей среды, °С

- верхнее значение относительной влажности при температуре 30 °С, %

- атмосферное давление, кПа

от 5 до 40 95 от 84 до 106,7

По устойчивости к электромагнитным воздействиям система соответствует обязательным требованиям устойчивости, установленным для III группы исполнения при качестве функционирования для критерия А по ГОСТ 32137: нормальное функционирование в жесткой электромагнитной обстановке. Система удовлетворяет нормам индустриальных радиопомех, установленным для оборудования информационных технологий по ГОСТ 32137

Наименование

Обозначение

Габаритные размеры, (длина ^высота х ширина), мм, не более

Масса, кг, не более

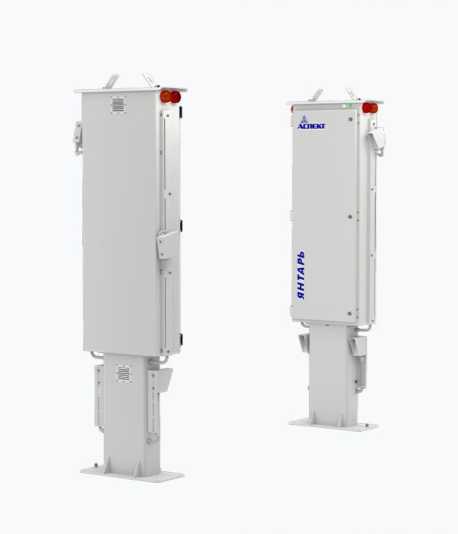

Стойка УВК-06

ДЦКИ.425718.006

860 х 2660 х 300

250

Стойка УВК-06-01

ДЦКИ.425718.006-01

860 х 2660 х 300

250

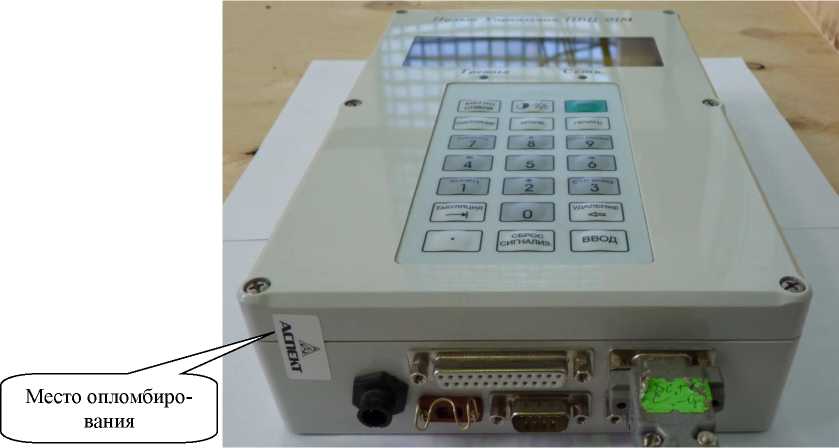

Пульт ПВЦ-01

ДЦКИ.425681.001

270 х 60 х 160

2,5

Оповещатель БОП-02

ДЦКИ.425543.003

121 х 197 х 110

0,82

Блок БХ-01 1)

ДЦКИ.42644 1.001

80 х 60 х 160

0,5

Устройство УСК-2 1)

ДЦКИ.42644 1.0 12

205 х 57х 80

0,75

Устройство УСК-2-01 1)

ДЦКИ.42644 1.0 12-01

202 х 24 х 120

0,1

Примечания:

1) Изделия, входящие в дополнительный комплект, поставляются в составе системы при наличии в договоре на поставку

Обозначение

Наименование

Количество

Примечание

Базовый комплект системы «Янтарь-2Л»:

ДЦКИ.425718.006

Стойка УВК-06

1

ДЦКИ.425718.006 -01

Стойка УВК-06-01

1

Комплект ЗИП согласно ведомости ЗИП

ДЦКИ.425713.013ЗИ

1

Комплект эксплуатационной документации согласно ведомости ДЦКИ.425713.013ВЭ

1

ДЦКИ.425713.013ВЭ

Ведомость эксплуатационных документов

1

ДЦКИ.425975.013

Упаковка

1

Дополнительный комплект:

ДЦКИ.425681.001

Пульт управления ПВЦ-01

ДЦКИ.425543.003

Оповещатель БОП-02

Примечание - Изделия, входящие в дополнительный комплект, поставляются в составе системы при наличии в договоре на поставку
