Газоанализаторы взрывоопасных газов и паров многоканальные СИГМА-1М

Назначение

Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М» (далее -газоанализаторы) предназначены для измерения довзрывных концентраций метана, гексана, пропана, бутана, пентана, циклопентана, пропилена, паров бензина, бензина авиационного, керосина, дизельного топлива, уайт-спирита, топлива для реактивных двигателей, авиационного топлива в атмосферном воздухе и в азоте.

Описание

Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (датчиков), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора с возможностью передачи на внешнее устройство.

Газоанализатор представляет собой стационарный многоканальный многоблочный прибор с конвекционной подачей контролируемой среды и состоит из информационного пульта и выносных измерительных преобразователей (далее датчиков). С одним информационным пультом могут работать от одного до восьми датчиков.

Информационный пульт предназначен для:

- обеспечения питания датчиков;

- обработки и отображения измерительной информации;

- установки пороговых значений концентрации углеводородов;

- формирования звуковых и световых сигналов превышения установленных пороговых значений;

- формирования сигналов на срабатывания «сухих» контактов силовых реле;

- передачу информации по интерфейсу RS-485 или RS-232C по протоколу MODBUS RTU.

Датчики предназначены для преобразования значения концентрации контролируемого газа и пара в нормализованный телеметрический сигнал и передачи его в информационный пульт.

В датчиках используются полупроводниковые, термокаталитические или оптические чувствительные элементы.

Корпуса датчиков изготавливаются из пластмассы или силумина.

Общий вид газоанализатора с двумя вариантами исполнения лицевой панели представлен на рисунке 1.

Внешний вид датчиков (исполнения в силуминовом корпусе с термокаталитическим, полупроводниковым и оптическим сенсорами) представлен на рисунке 2.

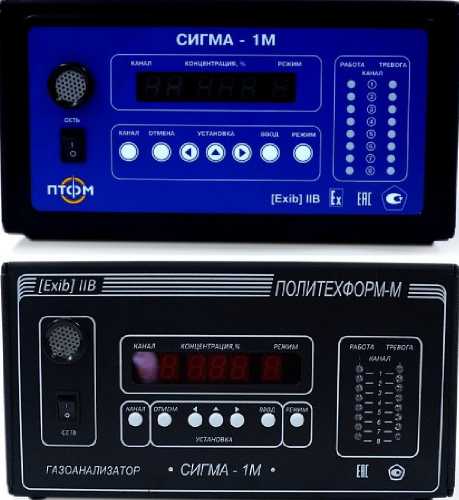

Рисунок 1 - Общий вид газоанализатора с двумя вариантами исполнения лицевой панели

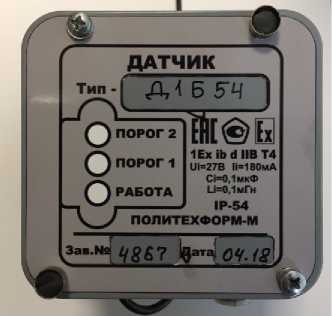

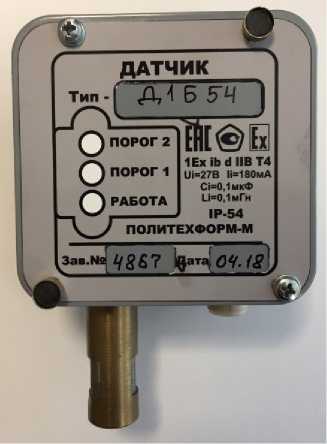

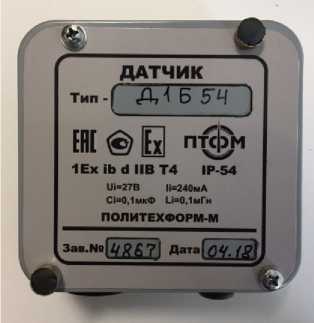

Рисунок 2 - Внешний вид датчиков (измерительных преобразователей)

Пломбированию подлежат следующие конструктивные элементы газоанализатора и датчиков:

- информационный пульт: два винта крепления защитного кожуха (в углублении ножек);

- каждый датчик: два винта крепления крышки (пластмассовый корпус) или специально установленные под любые два винта крепления крышки датчика чашки для пломбирования (силуминовый корпус).

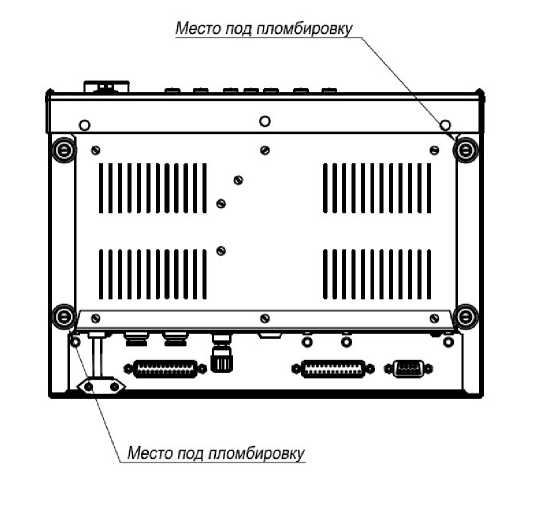

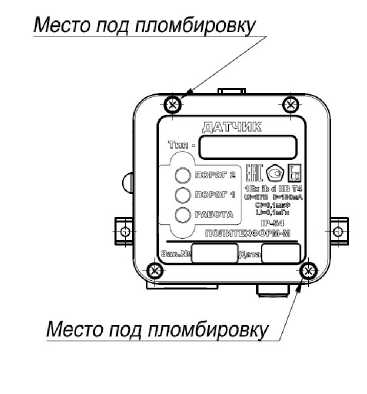

Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений.

Встроенное ПО обеспечивает:

- измерение и расчет значений измеряемой концентрации путем преобразования поступающего с датчика нормализованного телеметрического сигнала в цифровой код;

- отображение результатов измерений на индикаторе информационного пульта;

- отображение состояния датчиков (превышение установленных пороговых значений, отказ датчика, наличие подключенного датчика);

- изменение значений порогов срабатывания сигнализации и других параметров, не оказывающих влияние на метрологические характеристики газоанализатора, при наличии ключа доступа, установленного в положение 1 на задней панели пульта;

- формирование управляющих сигналов на включение (отключение) исполнительных устройств через реле;

- передачу измерительной информации от пульта по цифровым интерфейсам RS-485/RS-232. Детальное описание протокола, в том числе описание настроек UART и адресов регистров приведено в Руководстве по эксплуатации.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и методом шелкографии на панель информационного блока и лицевую часть датчиков.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 205-10-2018 с изменением № 1 «Газоанализаторы взрывоопасных газов и паров многоканальные «СИГМА-1М». Методика поверки», утвержденному ФГУП «ВНИИМС» 26 июня 2020 г.

Основные средства поверки

- стандартные образцы состава газовые смеси в баллонах под давлением состава: метан -воздух (ГСО 10532-2014), пропан - воздух (ГСО 10541-2014, 10540-2014), гексан - воздух (ГСО 10541-2014, 10540-2014), бутан - воздух (ГСО 10541-2014, 10540-2014), пентан - воздух (ГСО 10541-2014, 10540-2014), циклопентан - воздух (ГСО 10540-2014), пропилен - воздух (ГСО 10541-2014).

- комплекс газоаналитический ГНП-1 (Рег.№ 68283-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование.

Общие требования

ТУ 26.51.53.110-001-45167996-2018 Газоанализатор взрывоопасных газов и паров многоканальный «СИГМА-1М». Технические условия
