Преобразователи давления измерительные 40 мод. 401005, 401006, 401009, 401010, 402005, 402051, 404304, 404392
| Номер в ГРСИ РФ: | 20730-12 |
|---|---|
| Производитель / заявитель: | Фирма "JUMO GmbH & Co. KG", Германия |
Для измерений и непрерывного преобразования абсолютного, избыточного давления и разности давлений жидких и газообразных сред в нормированный выходной сигнал постоянного тока или напряжения, применяются в различных отраслях промышленности и городского хозяйства: в системах отопления, вентиляциии кондиционирования воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 20730-12 |
| Действует | по 09.12.2026 |
| Наименование | Преобразователи давления измерительные |
| Модель | 40 мод. 401005, 401006, 401009, 401010, 402005, 402051, 404304, 404392 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a81ad955-1221-a25e-1f1b-fcb6eb50889d |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Примечание | Взамен № 20730-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 16.01.2017 |
| Номер сертификата | 45179 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 01 от 16.01.12 п.03 |
Производитель / Заявитель
Фирма "JUMO GmbH & Co. KG", ГЕРМАНИЯ
Германия
36035 Fulda, Germany тел./факс 49 661 6003-607, Moltkestrasse 13-31, 36039 Fulda, Cermany, Moritz-Juchheim-Strasse 1, 36039 Fulda, Germany Тел.+49 661 6003-0 www.jumo.net, E-mail: JUMO_de@e-mail.com, mail@iumo.net
Поверка
| Методика поверки / информация о поверке | МИ 1997-89 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
5751
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5684 (99%) |
| Неуспешных поверок (СИ непригодно) | 67 (1 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
20730-12: Описание типа
2016-20730-12.pdf
|
Скачать | 162.5 КБ | |
|
20730-12: Методика поверки
2021-mp20730-12.pdf
|
Скачать | 69.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи давления измерительные типа 40 мод. 401005, 401006, 401009, 401010, 402005, 402051, 404304, 404392 (далее - преобразователи) предназначены для непрерывного преобразования избыточного давления, абсолютного давления и разности давлений жидкости, пара и газа в нормированный аналоговый выходной сигнал постоянного тока или напряжения.
Описание
Принцип действия преобразователей основан на упругой деформации чувствительного элемента под действием давления.
Измеряемое давление воздействует на разделительную мембрану пъезорезистивного первичного преобразователя давления. Разделительная мембрана передает давление через промежуточную жидкость на кремниевую мембрану с легированным мостом сопротивлений. Мост, работающий на основе пъезорезистивного эффекта, подключен через вспомогательную схемную цепь температурной компенсации к источнику постоянного напряжения, пропорциональный давлению выходной сигнал измерительного моста усиливается в дифференциальном усилителе с регулируемой нулевой точной и преобразуется в нормированный выходной сигнал постоянного тока и напряжения.
В типовом исполнении части преобразователей, соприкасающиеся с измеряемой средой изготовлены из нержавеющей стали. Возможны исполнения из других материалов, химически устойчивых к различным агрессивным средам.
В зависимости от конкретного назначения преобразователи имеют корпуса различной формы.
Преобразователи могут быть снабжены многофункциональным дисплеем, на который можно выводить различную информацию: измеряемое давление, выходной ток, температуру преобразователя, выходы за пределы диапазона измерений, максимальное и минимальное давление и др.
Преобразователи 402051, 401009, 401005, 404392 предназначены для измерения избыточного давления в жидких и газообразных средах.
Преобразователи 401006, 401010 предназначены для измерения избыточного и абсолютного давления в жидких и газообразных средах.
Преобразователи 402005, 404304 предназначены для измерения перепада давления в жидких и газообразных средах.
Внешний вид преобразователей представлен на рисунке 1.
Мод. 401005 Мод. 401006 Мод. 401010
Мод.401009
Модель 402005
Модель 402051
Мод. 404392
Мод. 404304

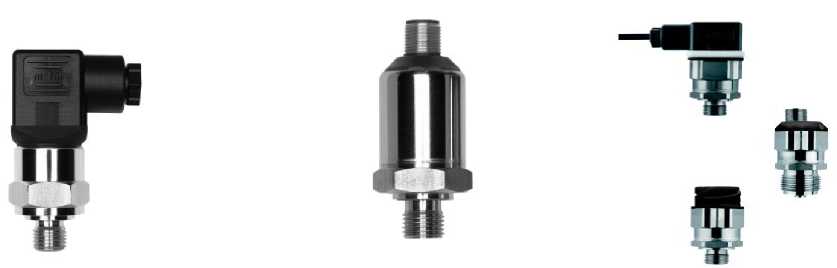

Рисунок 1 - общий вид преобразователей давления измерительных типа 40 мод. 401005, 401006, 401009, 401010, 402005, 402051, 404304, 404392.
Технические характеристики
|
Диапазон измерений избыточного давления, МПа (бар) от минус 0,1(1) до плюс 60 (600) | |
|
Диапазон измерений абсолютного давления, МПа (бар) |
от 0 до плюс 10 (100) |
|
Диапазон измерений разности давлений, МПа (бар) Пределы допускаемой основной приведенной погрешности, % |
от 0 до плюс 0,1 (1) |
|
(в зависимости от исполнения и настройки) |
± 0,5; ± 1; ± 1,5; ± 2; |
|
Информативный параметр выходного сигнала: |
4(0)...20 мА; 0...10 В |
|
Температура окружающего воздуха, °С Дополнительная погрешность от изменения температуры |
от минус 40 до плюс 125 |
|
окружающего воздуха на каждые 10 °С, % Масса, кг, не более |
±0,2; |
|
401005 |
0,1 |
|
401006 |
0,12 |
|
401009 |
0,1 |
|
401010 |
0,08 |
|
402005 |
0,2 |
|
402051 |
0,2 |
|
404304 |
0,4 |
|
404392 Габаритные размеры, мм, не более |
0,4 |
|
401005 |
45x85x19 |
|
401006 |
27x96x27 |
|
401009 |
40x62x27 |
|
401010 |
47x56x24 |
|
402005 |
56x86x40 |
|
402051 |
49x116x40 |
|
404304 |
151x143x80 |
|
404392 |
25x192x25 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входят:
Преобразователь 1 шт.
Паспорт 1 экз.
Принадлежности по заказу (краны, вентильные блоки, капилляры, сифонные и импульсные трубки, кабели питания и передачи аналогового сигнала, распределители питания) 1 к-т.
Поверка
осуществляется по МИ 1997-89 "Рекомендация ГСОЕИ. Преобразователи давления измерительные. Методика поверки".
Сведения о методах измерений
Методика измерений приведена в Паспорте на преобразователь.
Нормативные документы
ГОСТ 22520-85 "Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП"
Техническая документация фирмы - изготовителя.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
