Анализаторы-сигнализаторы взрывоопасности портативные АСВ-1
| Номер в ГРСИ РФ: | 20851-06 |
|---|---|
| Производитель / заявитель: | ООО "Мониторинг", г.С.-Петербург |
|
20851-06: Описание типа
2012-20851-06.pdf
|
Скачать | 108.8 КБ |
Для определения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений. Определяемыми компонентами являются углеводороды ряда C1-C18, пары органических растворителей и органических теплоносителей. Исключением являются водород и компоненты, содержащие в своем составе галогены и серу.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 20851-06 |
| Действует | по 20.02.2017 |
| Наименование | Анализаторы-сигнализаторы взрывоопасности портативные |
| Модель | АСВ-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c3fbd557-9a6c-5ac7-8650-1c04535e4c00 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ШДЕК.413218.001 ТУ |
| Класс СИ | 31.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | Взамен № 20851-01. Сертификат заменен на свидетельство |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 20.02.2017 |
| Номер сертификата | 25656 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 99 от 20.02.12 п.0113 от 02.11.06 п.108 |
Производитель / Заявитель
ООО "Мониторинг", РОССИЯ, г.С.-Петербург
Россия
198005, Московский пр-т, 19, (196084, Московский пр-т, 74, литер Б, (поч.190013, а/я 113). Факс (812) 327-97-76. Тел: 323-96-43, 251-56-72, (196247 пр-т Новоизмайловский, д.67, корп.2, пом.5Н лит.А) www.ooo-monitoring.ru, E-mail: lkonop@bl0.vniim.ru
Поверка
| Методика поверки / информация о поверке | МП 242-0398-2006 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 116 (85%) |
| Неуспешных поверок (СИ непригодно) | 20 (15 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
20851-06: Описание типа
2012-20851-06.pdf
|
Скачать | 108.8 КБ |
Описание типа
Назначение
Анализаторы-сигнализаторы взрывоопасности портативные АСВ-1 (далее - газоанализаторы) предназначены для определения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.
Определяемыми компонентами являются углеводороды ряда C1-C18, пары органических растворителей и органических теплоносителей. Исключением являются водород и компоненты, содержащие в своем составе галогены и серу.
Описание
Газоанализаторы представляют собой портативные одноканальные приборы непрерывного действия.
Принцип действия газоанализаторов - термохимический, основанный на измерении теплового эффекта от сгорания анализируемого компонента на поверхности катализатора. В конструкции измерительного преобразователя газоанализатора используется один чувствительный элемент точечно-трегерного типа.
Отбор пробы - диффузионный; с помощью внешнего пробоотборного устройства, входящего в комплект поставки, возможна принудительная подача анализируемой среды.
Газоанализатор выполнен в прямоугольном корпусе из алюминиевого сплава, в котором размещаются первичный измерительный преобразователь, контроллер, устройства сигнализации и блок питания. На лицевой стороне расположены жидкокристаллический дисплей и клавиши управления.
Газоанализатор обеспечивает звуковую и световую сигнализацию о превышении установленных пороговых значений.
Взрывозащищенность газоанализатора достигается видами взрывозащиты "искробезопасная электрическая цепь" уровня "ib" по ГОСТ Р 51330.10-99 и "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99, маркировка взрывозащиты 1ExibdIIBT5 X.
Степень защиты персонала от соприкосновения с находящимися под напряжением частями или приближения к ним, а также степень защиты от попадания внутрь твердых тел и воды по ГОСТ 14254-96 1Р63.
Область применения газоанализатора - взрывоопасные зоны помещений и наружных установок в различных отраслях промышленности.

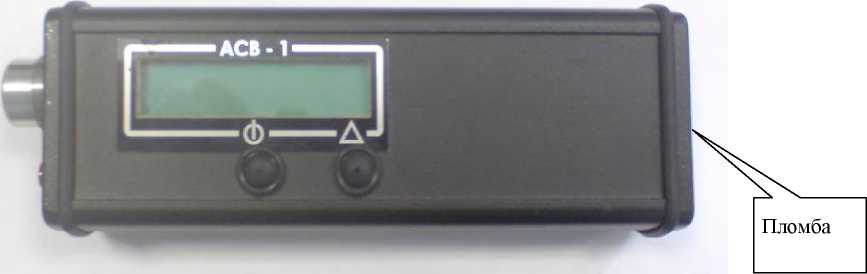

Внешний вид газоанализатора представлен на рисунке 1.
Программное обеспечение
Газоанализатор имеет встроенное программное обеспечение (программа, записанная в ППЗУ микроконтроллера анализатора).
Встроенное программное обеспечение разработано изготовителем газоанализатора для решения задач измерения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки защиты ППЗУ микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
|
Наименование встроенного ПО: Firm ware ACV-1 |
ACV1_V4_xx.hex |
V4.05 |
- |
- |
Газоанализатор имеет защиту внешнего программного обеспечения от преднамеренных или непреднамеренных изменений в виде кода доступа. Уровень защиты «С» по МИ 3286-2010.
Технические характеристики
Диапазоны измерений и погрешность измерений приведены в таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение |
|
Диапазон измерений довзрывоопасных концентраций горючих веществ, % НКПР |
от 0 до 50 |
|
Пределы допускаемой основной абсолютной погрешности газоанализатора: - по поверочному компоненту (метан), % НКПР - при определении содержания горючих газов, паров горючих жидкостей и их совокупности в воздухе, % НКПР |
± 4 ± 6 |
|
Пределы допускаемой вариации показаний газоанализатора, % НКПР |
± 1 |
|
Пределы допускаемой дополнительной абсолютной погрешности газоанализатора от изменения влияющих параметров в пределах рабочих условий эксплуатации должны быть равны, в долях от пределов допускаемой основной абсолютной погрешности: | |
|
- от изменения температуры окружающей среды и анализируемой газовой смеси - от изменения относительной влажности окружающей среды и анализируемой газовой смеси - от изменения атмосферного давления |
0,8 0,2 0,2 |
|
Номинальное время установления выходного сигнала газоанализатора Т0,9 ном, с |
20 |
|
Время прогрева газоанализатора, мин, не более |
2 |
|
Диапазон настройки двух порогов срабатывания сигнализации, % НКПР |
от 5 до 50 |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Питание газоанализатора осуществляется от встроенного источника питания (3 элемента питания типа LR6 или 3 аккумуляторные батареи типа АА). | |
|
Время непрерывной работы при нормальных климатических условиях, ч, не менее: - при работе от элементов питания типа LR6 - при работе от полностью заряженных аккумуляторных батарей |
30 15 |
|
Габаритные размеры, мм, не более высота: |
185 |
|
Наименование характеристики |
Значение |
|
ширина: длина: |
38 59 |
|
Масса, , кг, не более |
0,38 |
|
Средняя наработка на отказ, ч |
6000 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - диапазон атмосферного давления, кПа мм. рт. ст. - диапазон относительной влажности, % при t = 25 °C |
от - 35 до 50 от 84 до 106,7 от 630 до 800 до 95 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение газоанализатора является его неотъемлемой частью.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и методом штемпелевания на табличку на задней стороне корпуса газоанализатора.
Комплектность
Комплектность поставки газоанализаторов указана в таблице 1.
Таблица 1
|
Обозначение |
Наименование |
Кол, шт. |
|
ШДЕК.413218.001 СБ |
Анализатор-сигнализатор взрывоопасности портативный АСВ-1 |
1 |
|
Зарядное устройство |
1 | |
|
Сумка для переноски и транспортирования газоанализатора |
1 | |
|
Батареи аккумуляторные AA (1,2 В, 1,6 А-ч) |
3 | |
|
ШДЕК.413218.001 РЭ |
Руководство по эксплуатации |
1 |
|
МП 242 - 0398 - 2006 |
Методика поверки (Приложение А к РЭ) |
1 |
|
ШДЕК.413218.001 ПС |
Паспорт |
1 |
|
ШДЕК.302619.001 СБ |
Насадка |
1 |
|
Груша резиновая |
1 | |
|
Трубка силиконовая, длина 3,5 м |
1 | |
|
ШДЕК.413228.003 СБ |
Элемент сенсорный |
(по заказу) |
Поверка
осуществляется по с документу МП 242 - 0398 - 2006 "Анализаторы-сигнализаторы взрывоопасности портативные АСВ-1. Методика поверки", разработанным и утвержденным ГЦИ СИ "ВНИИМ им. Д.И. Менделеева "04" сентября 2006 г. и являющимся приложением А к Руководству по эксплуатации.
Основные средства поверки: ГСО-ПГС метан - воздух (номер ГСО по Госреестру: 390787), гексан - воздух (5322-90), бензол - воздух (9249-2008) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92.
Сведения о методах измерений
Методика измерений приведена в документе «Анализатор-сигнализатор взрывоопасности портативный АСВ-1. Руководство по эксплуатации», раздел 2.
Нормативные документы
1) ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2) ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
3) ГОСТ 8.578-2002 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4) ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности.
5) ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования.
6) ГОСТ Р 51330.1-99 (МЭК 60079-1-98) Электрооборудование взрывозащищенное.
Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка".
7) ГОСТ Р 51330.10-99 (МЭК 60079-11-98) Электрооборудование взрывозащищенное .
Часть 11. Искробезопасная электрическая цепь "i".
8) Технические условия ШДЕК.413218.001ТУ
Рекомендации к применению
при выполнении работ по обеспечению безопасных условий и охраны труда.
