Анализаторы многоканальные атомно-эмиссионных спектров МАЭС
| Номер в ГРСИ РФ: | 21013-11 |
|---|---|
| Производитель / заявитель: | ООО "ВМК-Оптоэлектроника", г.Новосибирск |
Анализаторы многоканальные атомно-эмиссионных спектров МАЭС (далее по тексту -анализаторы МАЭС) предназначены для измерений интенсивностей спектральных линий и последующего вычисления концентраций определяемых элементов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 21013-11 |
| Действует | по 28.04.2026 |
| Наименование | Анализаторы многоканальные атомно-эмиссионных спектров |
| Модель | МАЭС |
| Приказы |
№699 от
10.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0f3a8020-a782-2d23-97d5-1fe2899b6972 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 25-7401-11855928-01 |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 21013-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 18.05.2016 |
| Номер сертификата | 42605 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2245 от 18.05.11 п.05 |
Производитель / Заявитель
ООО «ВМК-Оптоэлектроника», РОССИЯ, 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Коптюга, д. 1
Россия
630090, а/я 376, тел. (383) 333-33-91, 333-27-79, факс 333-33-91 (пр.Лаврентьева, 3) Юр.адрес: 630049, ул.Д.Ковальчук, 276, Поч.адрес: 630090, пр-т Коптюга, 1, E-mail: info@vmk.ru
Поверка
| Методика поверки / информация о поверке |
ВМКО.157 РЭ Анализатор многоканальный атомно-эмиссионных спектров “МАЭС”. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 725 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
21013-11: Описание типа
2016-21013-11.pdf
|
Скачать | 669.4 КБ | |
|
21013-11: Методика поверки
2021-mp21013-11.pdf
Файл устарел
|
Скачать | 172.7 КБ | |
|
21013-11: Описание типа
2026-21013-11.pdf
|
Скачать | 314.6 КБ | |
|
21013-11: Методика поверки
ВМКО.157 РЭ
2021-mp21013-11-1.pdf
|
Скачать | 172.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы многоканальные атомно-эмиссионных спектров МАЭС (далее по тексту -анализаторы МАЭС) предназначены для измерений интенсивностей спектральных линий и последующего вычисления концентраций определяемых элементов.
Описание
Принцип действия анализатора МАЭС основан на фотоэлектрическом преобразовании спектра оптического излучения в электрический сигнал многокристальной сборкой из нескольких многоэлементных полупроводниковых детекторов. Многоэлементным детектором излучения в анализаторе МАЭС является линейка фотодиодов. Генерированные фотодиодами заряды накапливаются в закрытых от света МОП-емкостях (интеграторах), не меняя напряжения смещения фотодиодов. По истечении времени экспозиции накопленные заряды одновременно и быстро переносятся на входные емкости усилителей, после чего начинается новый цикл накопления сигнала в интеграторах и последовательное считывание выходных сигналов усилителей на выход линейки с помощью коммутатора. Выходной сигнал далее преобразуется в цифровой сигнал в блоке электронной регистрации и передается по кабелю в компьютер с помощью компьютерного интерфейса.
Для стабилизации измерительных параметров кристаллы линеек фотодиодов помещены в термостатированный корпус, наполненный сухим азотом повышенного давления. Температура линеек контролируется полупроводниковым датчиком температуры, установленным в непосредственной близости от кристаллов линеек. Поддержание стабильной температуры линеек фотодиодов осуществляется с помощью термоэлектрических холодильников Пельтье.
Блок многоканального детектора посредством фланца крепится к спектральному прибору (спектрограф или квантометр) физической установки атомно-эмиссионного анализа. Конструкция фланца определяется типом спектрального прибора при заказе анализатора МАЭС.
В состав анализатора МАЭС входят: блок многоканального детектора, блок электронной регистрации, блок питания, компьютерный интерфейс, кабель для управления источником излучения атомно-эмиссионного спектра, кабель, соединяющий интерфейс с блоком электронной регистрации.
Анализатор МАЭС устанавливается на выходе спектральных приборов (спектрографов типа ИСП-28, ИСП-30, ДФС-8, ДФС-13, ДФС-452, ДФС-458С, PGS-2, СТЭ-1 и др. вместо фотопластинок, квантометров типа МФС-3, МФС-4, МФС-5, МФС-6, МФС-7, МФС-8, ДФС-10, ДФС-36, ДФС-41, ДФС-44, ДФС-51, а также квантометров зарубежного производства
и атомно-абсорбционных спектрометров вместо ФЭУ).
Программное обеспечение
Математическая обработка результатов измерения интенсивностей спектральных линий осуществляется ПО «Атом».
Программное обеспечение анализатора МАЭС имеет следующие характеристики:
Таблица 1
|
Наименование программного обеспечения |
Идентификационно е наименование Программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа для проведения атомноэмиссионного спектрального анализа «Атом 3.2» |
Атом |
Атом 3.2 |
3FF5973B |
SHA1 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

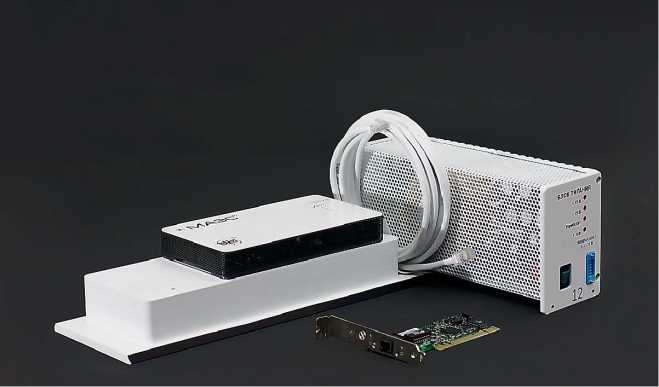

Общий вид анализатора МАЭС представлен на рисунке 1. Места маркировки и пломбирования представлены на рисунке 2.
Рисунок 1 - Общий вид анализатора МАЭС

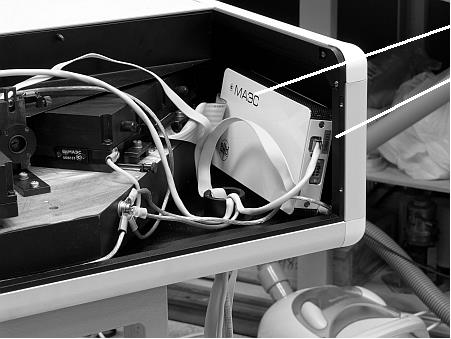

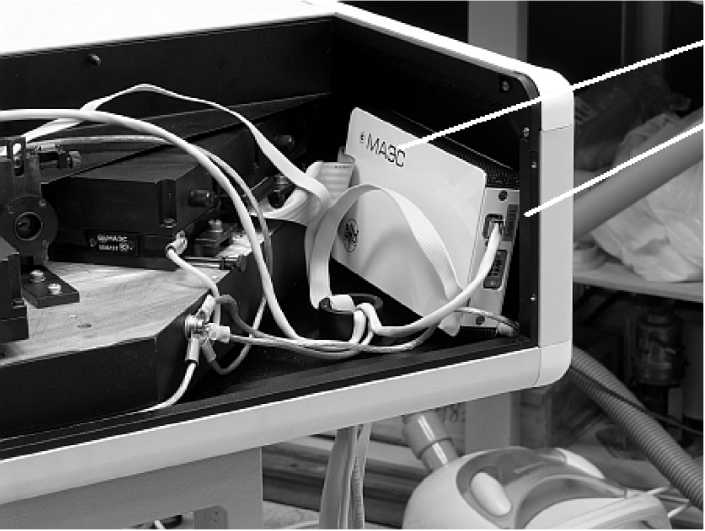

Место маркировки
Место пломбирования
Рисунок 2 - Маркировка и пломбирование
Технические характеристики
Метрологические и технические характеристики приведены в табл. 2.
аблица 2
|
Наименование характеристики |
Значение характеристики |
|
Рабочий спектральный диапазон (Зависит от спектрального прибора и заполняется при пуско-наладочных работах на территории заказчика), нм |
160-1100 |
|
Количество дефектных фотоячеек от общего количества, %, не более |
5 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала при времени экспозиции 250 мс, %, не более |
0,1 |
|
Дрейф выходного сигнала при времени экспозиции 250 мс в течение 1 часа, %, не более |
1 |
|
Предел относительного среднего квадратического отклонения интенсивности спектральной линии при времени экспозиции 250 мс при интенсивности линии более 1 %, %, не более |
3 |
|
Габаритные размеры, мм, не более: - блока электронной регистрации - блока питания |
100x150x400 150x150x300 |
|
Масса, кг, не более: - блока электронной регистрации - блока питания |
2 4 |
|
Электропитание осуществляется от сети переменного тока: -напряжением, В -частотой, Гц |
220 (+22; -33) 50+1 |
Рабочие условия эксплуатации анализатора МАЭС:
• температура окружающей среды, оС...............................................................20+5
• относительная влажность воздуха при +25оС, %, не более.............................80
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на лицевую панель прибора методом наклеивания.
Комплектность
Комплектность анализатора МАЭС представлена в табл. 3.
Таблица 3
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
ВМКО.157.02 |
Блок многоканального детектора |
1 |
* |
|
ВМКО.157.01 |
Блок электронной регистрации |
1 | |
|
ВМКО.104 |
Блок питания |
1 | |
|
- |
Компьютерный интерфейс Ethernet |
1 | |
|
- |
Персональный компьютер типа IBM PC |
1 |
** |
|
ВМКО.157.03 |
Кабель синхронизации |
1 | |
|
- |
Кабель Ethernet |
1 | |
|
ВМКО.157.00001 |
Программное обеспечение «Атом» |
1 |
CD- диск |
|
ВМКО.157 ПС |
Паспорт |
1 | |
|
ВМКО.157 РЭ |
Руководство по эксплуатации |
1 | |
|
- |
Методика поверки |
1 |
** |
|
ВМКО.157 РП |
Руководство пользователя ПО «Атом» |
1 |
* Конструкция фланца для подключения блока многоканального детектора к оптическому спектральному прибору определяется типом спектрального прибора при заказе анализатора МАЭС.
* * Поставляется в соответствии с договором на поставку.
Сведения о методах измерений
Методики измерений изложены в Руководстве по эксплуатации ВМКО.157 РЭ.
Анализатор многоканальный атомно-эмиссионных спектров «МАЭС».
Нормативные документы
Технические условия ТУ 25-7401-11855928-01
