Рулетки измерительные металлические D80
| Номер в ГРСИ РФ: | 21096-12 |
|---|---|
| Категория: | Рулетки |
| Производитель / заявитель: | Фирма "Hartwig Instruments", Нидерланды |
Для измерений линейных размеров непосредственным сравнением со шкалой рулетки, для измерения уровня нефтепродуктов в емкостях хранения и транспортирования по высоте смачивания шкалы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 21096-12 |
| Действует | по 30.10.2022 |
| Наименование | Рулетки измерительные металлические |
| Модель | D80 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 68009bd5-ce72-b456-b881-6485856a4f30 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Нидерланды |
| Примечание | 18.12.2012 утвержден вместо 21096-01 |
| Информация о сертификате | |
| Срок действия сертификата | 18.12.2017 |
| Номер сертификата | 49229 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1134 п. 19 от 18.12.201201д от 01.02.07 п.8306 от 10.04.01 п.70 |
Производитель / Заявитель
Фирма "Hartwig instruments B.V.", НИДЕРЛАНДЫ
Нидерланды
Rotterdam-Hoogvliet, Pottebakkerstraat, 15
Поверка
| Методика поверки / информация о поверке | МИ 1780-87 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5072
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4989 (98%) |
| Неуспешных поверок (СИ непригодно) | 83 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
21096-12: Описание типа
2017-21096-12.pdf
|
Скачать | 120.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Рулетки измерительные металлические D 80 (далее - рулетки) предназначены для измерений линейных размеров непосредственным сравнением со шкалой рулетки.
Описание
Рулетки состоят из открытого металлического корпуса, металлической измерительной ленты с грузом на вытяжном конце, стопорного устройства для наматывания ленты. Измерительная лента наматывается на барабан, помещенный между металлическими пластинами корпуса. Корпус рулеток снабжен ручкой. Измерительная лента может быть стальная, стальная с полимерным покрытием или из нержавеющей стали. Шкала на ленту нанесена методом лазерной гравировки.
Рулетки комплектуются грузами в форме стержня с усеченным конусом или в форме цилиндра. На одну из сторон груза нанесена градуировка в миллиметрах, началом шкалы служит торец груза. Груз из нержавеющей стали используют с измерительными лентами из нержавеющей стали. Груз из латуни используют с измерительными лентами из углеродистой стали и стали с полиамидным покрытием. Груз из латуни имеет наконечник из нержавеющей стали для предотвращения износа. Груз крепится к измерительной ленте при помощи винта.
Фотографии рулеток представлены на рисунках 1 - 5.
Рис. 1 Рулетка измерительная металлическая D 80 из нержавеющей стали.

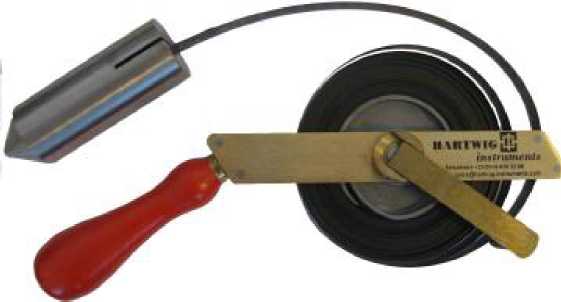

Рис. 2 Рулетка измерительная металлическая D 80 из углеродистой стали.

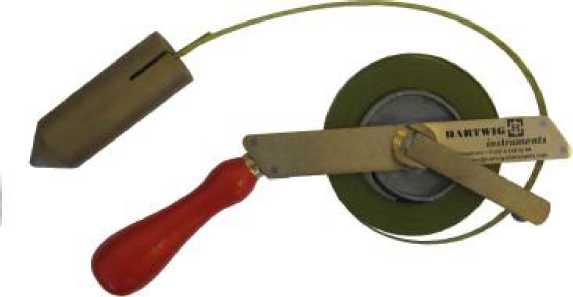

Рис. 3 Рулетка измерительная металлическая D 80 из углеродистой стали с полиамидным покрытием.

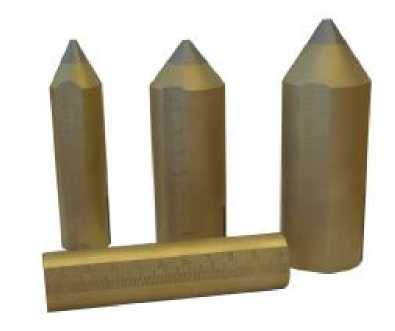

Рис. 4. Грузы из латуни.

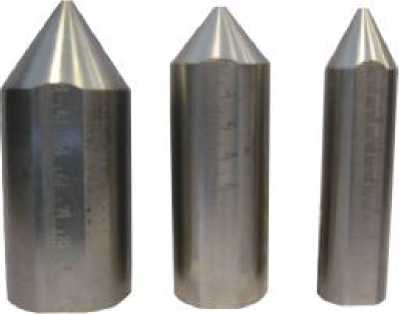

Рис.5. Грузы из нержавеющей стали.
Технические характеристики
Таблица 1
|
Номинальная длина шкалы, м |
5, 10, 15, 20, 25, 30, 40, 50 | |
|
Допускаемое отклонение действительной длины рулеток от номинального значения, мм, не более (L - число полных и неполных метров в отрезке) |
класс точности 2 |
класс точности 3 |
|
миллиметровый интервал: |
±0,15 |
±0,20 |
|
сантиметровый интервал: |
±0,20 |
±0,30 |
|
дециметровый интервал: |
±0,30 |
±0,40 |
|
отрезок шкалы 1 м и более: |
±[0,3+ 0,15(L-1)] |
±[0,4+ 0,2(L-1)] |
|
Номинальная ширина ленты, мм |
13±0,2 | |
|
Номинальная толщина ленты, мм |
0,2±0,05 | |
|
Номинальная масса груза, кг |
0,4; 0,7; 1,0 | |
|
Пределы допускаемых отклонений шкалы груза, мм | ||
|
Миллиметровые отметки шкалы |
±0,2 | |
|
Сантиметровые отметки шкалы |
±0,3 | |
|
Конечное значение шкалы груза |
±0,5 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и на корпус рулетки в виде пленочного шильдика.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
Рулетка |
1 |
|
Руководство по эксплуатации |
1 |
Поверка
осуществляется в соответствии с МИ 1780-87 «ГСИ. Ленты образцовые и рулетки металлические измерительные. Методика поверки».
Сведения о методах измерений
Сведения о методах измерений приведены в документе «Рулетки измерительные металлические D 80. Руководство по эксплуатации».
Нормативные документы
Техническая документация фирмы Hartwig instruments B.V., Нидерланды.
Рекомендации к применению
Осуществление работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
