Расходомеры-счетчики жидкости ультразвуковые US800
| Номер в ГРСИ РФ: | 21142-11 |
|---|---|
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | ООО "Эй-Си Электроникс", г.Чебоксары |
Расходомеры US-800 применются для измерения среднего объемного расхода и объема жидкостей, протекающих в напорных трубопроводах в различных условиях эксплуатации при постоянном или переменном (реверсивном) направлении потока жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 21142-11 |
| Действует | по 18.08.2031 |
| Наименование | Расходомеры-счетчики жидкости ультразвуковые |
| Модель | US800 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 74a2e4f0-66f2-f2ad-678e-599d4213e086 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | US800.421364.001 ТУ |
| Класс СИ | 29.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 21142-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 05.09.2016 |
| Номер сертификата | 43735 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4747 от 05.09.11 п.18 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Эй-Си Электроникс» (ООО «Эй-Си Электроникс»), г. Чебоксары; Общество с ограниченной ответственностью «Научнопроизводственное предприятие ЭНКОНТ» (ООО «НПП ЭНКОНТ»), г. Чебоксары
Россия
428035, пр.М.Горького, 36/1, факс (8352) 66-30-36, 67-20-68; 428017, ул.Гузовского, д.13а; тел. (8352) 45-81-12, факс (8352) 45-81-12, E-mail: pas@chuvashia.ru, us800@mail.ru
Поверка
| Методика поверки / информация о поверке | Раздел 4 Руководства по эксплуатации US800.421364.001РЭ. Часть 1 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
18743
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18441 (98%) |
| Неуспешных поверок (СИ непригодно) | 302 (2 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
21142-11: Описание типа
2024-21142-11-1.pdf
|
Скачать | 567.3 КБ | |
|
21142-11: Методика поверки
2021-mp21142-11.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Расходомеры-счетчики жидкости ультразвуковые US800 предназначены для измерения среднего объёмного расхода (в дальнейшем - расхода) и объёма жидкостей, протекающих в напорных трубопроводах в различных условиях эксплуатации при постоянном или переменном (реверсивном) направлении потока жидкости.
Описание
Принцип действия расходомеров-счетчиков жидкости ультразвуковых US800 основан на измерении времени распространения импульсов ультразвукового колебания через двигающуюся жидкость. Разность между временами распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения жидкости пропорциональна скорости её потока и, следовательно, её расходу.
Возбуждение ультразвуковых колебаний осуществляется пьезоэлектрическими преобразователями (далее - ПЭП), установленных под углом к продольной оси участка трубопровода, в котором производится измерение расхода жидкости. В зависимости от установки ПЭП относительно сечения потока скорость последнего измеряется по двум или одному лучам ультразвуковых колебаний.
Участок трубопровода с установленными ПЭП, и измеренными линейно-угловыми размерами проточной части, образует первичный ультразвуковой преобразователь расхода (далее - УПР). В однолучевом УПР устанавливаются одна пара ПЭП, которая размещается на оси, проходящей через диаметр поперечного сечения УПР. Двухлучевой УПР содержит две пары ПЭП, которые размещены на осях, параллельных друг другу и проходящих через равные хорды поперечного сечения. Хорды располагаются на расстоянии 0,25 внутреннего диаметра от центральной оси трубопровода.
УПР, изготовленные на предприятии-изготовителе, для установки в трубопроводы имеют фланцевые (ГОСТ 33259), с кромкой под приварку (ГОСТ 16037) и резьбовые присоединения (ГОСТ 6357). УПР с номинальными диаметрами (далее - DN) от 15 до 200 мм изготавливаются из нержавеющих сталей, а более 200 мм из углеродистых сталей с эмалевым покрытием. По требованию заказчика, УПР с DN более 200 мм могут быть изготовлены из нержавеющих сталей. УПР с DN от 300 мм могут изготавливаться на действующем трубопроводе. В средней зоне трубы приварены служащие для установки ПЭП держатели. ПЭП устанавливаются с прокладками и фиксируются в держателях гайками. ПЭП, по требованию заказчика, могут быть установлены в держатели с возможностью их замены без опорожнения трубопровода. УПР подключается к ЭБ кабелем c волновым сопротивлением 50 Ом и длиной до 500 м.
Длина соединительного кабеля может быть увеличена при выполнении требований к принимаемому сигналу.
ПЭП в паре работают попеременно в режиме приемник/излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Устройство, содержащее электронные узлы формирования импульсов поступающих на ПЭП/с ПЭП, вычисления расхода, объёма на основе измеряемых времен распространения ультразвуковых импульсов, образует вторичный преобразователь - электронный блок (далее -ЭБ).
ЭБ обеспечивает:
- измерение времен распространения ультразвуковых импульсов по одному или двум каналам измерения;
- накопление объёма в счетчиках с режимами счета по модулю, с учетом знака или только в одном направлении;
- индикацию результатов измерений, а также вывод в виде токовых и частотноимпульсных сигналов;
- архивирование в энергонезависимой памяти результатов измерения, ведение календаря и часов независимо от перерывов питания;
- вывод измерительной, архивной информации через последовательные интерфейсы RS485, USB и Ethernet;
- время наработки измерительных каналов.
Каналы измерения независимы друг от друга, работают параллельно и гальванически развязаны между собой и выходными сигналами.
Расходомеры-счетчики жидкости ультразвуковые US800 могут использоваться автономно, а также в качестве первичных преобразователей расхода или объёма в составе теплосчетчиков, распределенных измерительных систем и АСУТП.
Общий вид расходомеров представлен на рисунке 1.
Пломбирование от несанкционированного доступа расходомеров-счетчиков жидкости ультразвуковых US800 осуществляется нанесением знака поверки давлением на специальную мастику, располагаемую в углублении винта:
- закрывающего доступ к нажимным контактам с левого края лицевой панели ЭБ в корпусе M2 и в зоне правого верхнего угла крышки ЭБ в корпусе А;
- в правом нижнем углу прозрачной крышки, закрывающей лицевую панель и предотвращающей доступ к клавиатуре ЭБ в корпусах Б и М1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на расходомеры-счетчики жидкости ультразвуковых US800 представлены на рисунке 2.
Заводской номер, состоящий из буквенно-цифрового обозначения из 9 знаков, наносится на лицевые панели ЭБ в правом нижнем углу в выделенном поле методом лазерной гравировки.
Знак утверждения типа расходомеров-счетчиков жидкости ультразвуковых US800 наносится на лицевую панель ЭБ методами шелкографии или лазерной гравировки. Примеры обозначения мест нанесения заводских номеров и знака утверждения типа представлены на рисунке 3.

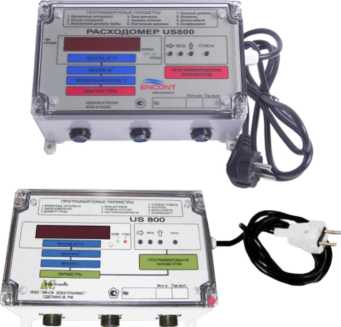

ЭБ-А2х(3х) в алюминиевом корпусе (А)

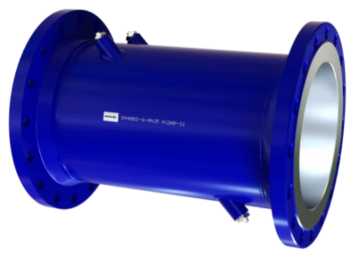

Двухлучевой УПР DN400 из нержавеющей стали c фланцевым присоединением PN25

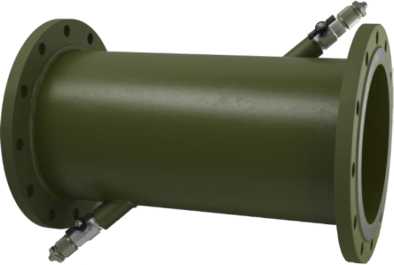

Двухлучевой УПР DN800 из углеродистой стали c кромкой под приварку PN16
ЭБ-Б-2х(3х) в базовом корпусе (Б)

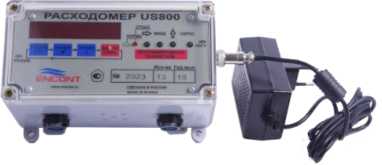

ЭБ-Ml-lx в модифицированном корпусе (М1) с источником питания ~220В/=24В

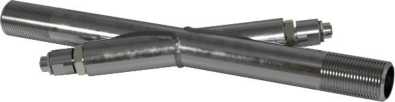

Однолучевой УПР DN25 из нержавеющей стали с резьбовым присоединением PN16
ЭБ -M2-1x,2x,3x

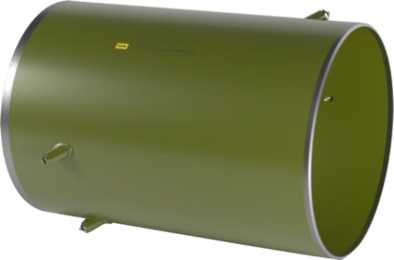

Однолучевой УПР DN300 из углеродистой стали с фланцевым присоединением PN16 и возможностью замены ПЭП без опорожнения трубопровода
Рисунок 1 - Общий вид ЭБ и УПР расходомеров-счетчиков жидкости ультразвуковых US800
ЭБ в корпусе А
ЭБ в корпусе М2
ЭБ в корпусах Б и М1
ЭБ в корпусе А
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на расходомеры-счетчики
ЭБ в корпусе М2
ЭБ в корпусах Б и М1

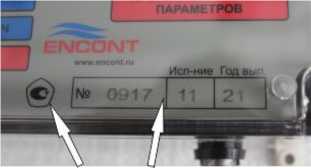

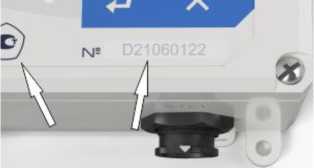

Рисунок 3 - Обозначение места нанесения заводского номера и знака утверждения типа средства измерений расходомеров-счетчиков жидкости ультразвуковых US800
Программное обеспечение
Программное обеспечение является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя. Операционная система проводит ряд самодиагностических проверок после включения питания, а также периодическую самодиагностику во время работы. Конструкция ЭБ расходомеров-счетчиков жидкости ультразвуковых US800 исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
US800 MAIN |
OS2000 012011 |
012011 |
- |
- |
|
US800 MAIN 2 |
OS2000 022011 |
022011 |
- |
- |
Технические характеристики
Расходомеры-счетчики жидкости ультразвуковые US800 измеряют средний объёмный расход воды в зависимости от номинального диаметра (далее - DN) трубопровода в соответствии с таблицей 2.
Таблица 2
|
Расход, м3/ч |
Номинальный диаметр УПР — DN, мм | ||||||||||
|
15 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | ||
|
Наибольший |
Qнaиб |
8 |
22 |
35 |
55 |
85 |
145 |
220 |
340 |
777 |
1350 |
|
Переходный |
Q^ |
1,0 |
1,7 |
2,2 |
2,7 |
3,4 |
4,4 |
5,4 |
6,8 |
10,2 |
13,6 |
|
Q^ |
0,5 |
0,8 |
1,1 |
1,3 |
1,7 |
2,2 |
2,7 |
3,4 |
5,1 |
6,8 | |
|
Наименьший |
Q наим |
0,3 |
0,5 |
0,7 |
0,8 |
1,0 |
1,3 |
1,6 |
2 |
3 |
4 |
|
Q2наим |
0,15 |
0,25 |
0,3 |
0,4 |
0,5 |
0,65 |
0,8 |
1 |
1,5 |
2 | |
Примечания:
Q^u6, q1^ qV q1наим, Q2наимдля DN свыше 200 мм определяются по формулам:
Qнаиб = 0,034x(DN)2; Q1n = 0,068xDN; Q2n= 0,034xDN; Q1^ = 0,04xDN, Q^ = 0,02xDN, где
Верхние индексы в обозначениях расходов:
1 - жидкости с кинематической вязкостью менее 1,8x10-6 м2/с до 0,5x10-6 м2/с (вода с температурой от 0 до +60 °С);
2 - жидкости с кинематической вязкостью менее 0,5х10-6м2/с включительно (вода с температурой более или равной + 60 °С).
Пределы допускаемых относительных погрешностей измерительных каналов ЭБ приведены в таблице 3.
Таблица 3
|
Пределы допускаемой относительной погрешности, % | ||||
|
измерения времени распространения ультразвуковых импульсов и расхода |
преобразования расхода в частотный /импульсный сигнал |
преобразования расхода в аналоговый сигнал |
измерения объёма |
времени наработки |
|
±0,4 |
±0,1 |
±0,4 |
±0,5 |
±0,1 |
Пределы допускаемых относительных погрешностей расходомеров-счетчиков жидкости ультразвуковых US800, определенных на установке поверочной по эталонному расходомеру-счетчику в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.42l364.00IIr). Часть 2» приведены в таблице 4.
Таблица 4
|
Диапазон расхода |
Номинальный диаметр, DN, мм; и тип УПР |
Пределы допускаемой относительной погрешности при измерении, % | ||
|
расхода по индикатору и частотному выходу |
расхода по токовому выходу |
объёма по индикатору | ||
|
Qнaим — Qп |
15 — 150 однолучевой |
±1,5 |
±2,0 |
±1,5 |
|
100 — 150 двухлучевой |
±1,0 |
±1,5 |
±1,0 | |
|
Qп — Q™^ |
15 — 150 однолучевой |
±1,0 |
±1,0 |
±1,0 |
|
100 — 150 двухлучевой |
±0,5 |
±1,0 |
±0,5 | |
Пределы допускаемых относительных погрешностей расходомеров-счетчиков жидкости ультразвуковых US800, определенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001Ir). Часть 3» приведены в таблице 5.
Таблица 5
|
Диапазон расхода |
Номинальный диаметр, DN, мм; и тип УПР |
Пределы допускаемой относительной погрешности при измерении, % | |||
|
расхода по индикатору и частотному выходу |
расхода по токовому выходу |
объёма по индикатору | |||
|
Qнаим — Qп |
32 - 200 |
однолучевой |
±3,0 |
±3,0 |
±3,0 |
|
100 - 200 |
двухлучевой |
±2,0 |
±2,0 |
±2,0 | |
|
Qп — Qrand |
32 - 200 |
однолучевой |
±2,0 |
±2,0 |
±2,0 |
|
100 - 200 |
двухлучевой |
±1,5 |
±2,0 |
±1,5 | |
|
Qнаим — Qп |
>200 |
однолучевой |
±2,0 |
±2,5 |
±2,0 |
|
>200 |
двухлучевой |
±1,5 |
±2,0 |
±1,5 | |
|
Qп — Qrand |
>200 |
однолучевой |
±1,5 |
±2,0 |
±1,5 |
|
>200 |
двухлучевой |
±0,75 |
±1,5 |
±0,75 | |
Виды выходных сигналов ЭБ, диапазоны их изменений, нагрузка, коммутируемые сигналы приведены в таблице 6.
Таблица 6
|
Вид выходного сигнала |
Пределы, диапазон изменений |
Нагрузка, коммутируемый сигнал |
Кол. |
Примечание |
|
Частотный/ импульсный |
(0 - 1000) Гц |
не менее 100 Ом; однополярный меандр амплитудой до +5 В |
1(2) | |
|
Постоянный ток |
(4 - 20) мА |
до 1 кОм |
1(2) |
по заказу |
|
Интерфейс RS-485 |
от -7 до +12 В Modbus RTU |
до 32 приёмопередатчиков в одном сегменте сети |
1(2) |
второй выход по заказу |
|
Интерфейс USB |
от +2,8 В до +3,6 В |
1 |
по заказу | |
|
Ethernet |
Modbus RTU |
Ethernet 10/100BaseT(X) - «витая пара» |
1 |
по заказу |
Основные технические характеристики и рабочие условия эксплуатации US800 приведены в таблице 7.
Таблица 7
|
Наименование характеристики |
Значение |
|
Жидкость и её состояние: скорость потока, м/с, не более число Рейнольдса, не менее кинематическая вязкость, м2/с, не более содержание газа и твердых частиц в жидкости от объёма, %, не более температура, °С давление жидкости в трубопроводе, МПа, не более |
Вода горячая/холодная, промышленные и бытовые стоки, кислоты и щёлочи, мазут и масла 12 5000 120-10-6 3 от 0 до +150 6,3 |
|
Электрическое питание, В: напряжение переменного тока частотой (50 ± 1) Гц |
от 187 до 242 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры ЭБ, не более, мм |
200х180х100 |
|
Габаритные размеры УПР, мм, (длина х ширина х высота) |
от 370x120x30 до 2400x2190x2190 |
|
Масса ЭБ, кг, не более |
1,7 |
|
Масса УПР, кг |
от 1 до 1450 |
|
Степени защиты, обеспечиваемые оболочками по ГОСТ 14254-2015: ЭБ УПР, со стороны подключения к ПЭП |
IP67/IP65 IP69/IP68/IP65 |
|
Условия эксплуатации ЭБ: температура окружающего воздуха, °С влажность окружающего воздуха, % атмосферное давление, кПа |
от +5 до +50 до 95 от 84,0 до 106,7 |
|
Условия эксплуатации УПР: температура окружающей среды, °С влажность окружающей среды, % давление окружающей среды, кПа |
от -40 до +60 до 100 от 84,0 до 106,7 |
|
Среднее время наработки на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на лицевую панель ЭБ в нижней центральной части методом трафаретной печати или лазерной гравировки, а также на титульные листы паспорта и методики поверки типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количес тво |
Примечание |
|
Электронный блок |
ВМТБ.408843.00Х |
1 шт. | |
|
УПР |
ВМТБ.407151.00Х |
1 (2) шт. |
(2) - для модификаций US800 c двумя каналами измерения расхода |
|
Источник питания |
ВМТБ.436231.001 |
1 шт. |
для ЭБ с питанием от напряжения постоянного тока |
|
Комплект ПЭП с прокладками |
ВМТБ.433633.00Х |
1 (2) шт. |
для изготовления УПР на трубопроводе от DN300 |
|
Комплект монтажных частей КМЧ-800-1(2) |
ВМТБ.4О7921.ООХ |
1 (2) шт. | |
|
Эксплуатационная документация в составе: - руководство по эксплуатации - паспорт |
ВМТБ.407251.001РЭ ВМТБ.407251.001ПС |
1 экз. 1 экз. |
При групповой поставке РЭ поставляется из расчёта один экземпляр на десять ЭБ US800 |
|
Линии связи ЭБ с УПР |
Длина и количество определяется заказом |
Сведения о методах измерений
приведены в разделе 4 руководства по эксплуатации ВМТБ.407251.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ВМТБ.407251.001ТУ «Расходомер-счетчик жидкости ультразвуковой US800. Технические условия».
Другие Счетчики жидкости
