Бюретки Гемпеля к газоанализатору ГК-1
| Номер в ГРСИ РФ: | 21147-01 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ПАО "Химлаборприбор", г.Клин |
Для определения процентного содержания кислорода в техническом и медицинском кислороде и в кислородосодержащих газовых смесях при контроле продукционного кислорода и при техническом контроле работы воздухоразделительных установок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 21147-01 |
| Действует | по 06.02.2022 |
| Наименование | Бюретки Гемпеля к газоанализатору ГК-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d393a5a0-211d-c6d8-7c29-f8faf225cc4f |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Источник информации | CD 2001г |
| Технические условия на выпуск | ТУ 4321-004-07609129-97 |
| Класс СИ | 31.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 20.02.2017 |
| Номер сертификата | 45453 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 97 от 20.02.12 п.03 |
Производитель / Заявитель
ПАО "Химлаборприбор", г. Клин
Россия
141600, Московская обл., ул.Папивина, 3. тел. (49624) 5-95-09, 2-47-41, 2-64-00, тел/факс 2-35-48, E-mail: mail@klinlab.ru
Поверка
| Методика поверки / информация о поверке | РД 92-7179-93, согласована ВНИИР; ГОСТ 8.234-77 |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 944 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
21147-01: Описание типа
2017-21147-01.pdf
|
Скачать | 128.8 КБ | |
|
21147-01: Методика поверки
2022-mp21147-01.pdf
|
Скачать | 61.9 КБ |
Описание типа
Назначение
Бюретки Гемпеля к газоанализатору ГК-1 предназначены для измерения процентного содержания кислорода в техническом и медицинском кислороде и в кислородосодержащих газовых смесях при контроле продукционного кислорода и при техническом контроле работы воздухоразделительных установок.
Описание
Бюретка Гемпеля представляет собой систему спаянных стеклянных цилиндрических трубок разного диаметра с двухходовым краном сверху и изогнутой оливой внизу. На бюретку Гемпеля нанесена шкала, соответствующая номинальной вместимости 100 мл. Вместимость бюретки Гемпеля от нулевой отметки до пробки крана, равная 100 мл, соответствует 100% кислорода при температуре +20 оС.
Пломбирование бюреток Гемпеля к газоанализатору ГК-1 не предусмотрено.

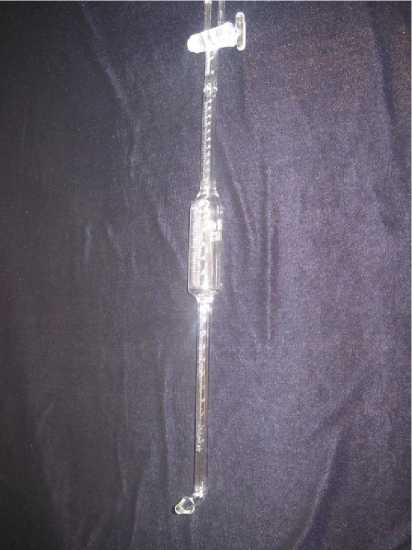

Рисунок 1 - Общий вид бюретки Гемпеля к газоанализатору ГК-1
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование параметров |
Значение параметров | ||||
|
Диапазон измерений, мл | |||||
|
От 0 до 10 |
От 15 до 75 |
От 85 до 95 |
От 98 до 100 |
От 0 до 100 | |
|
Цена деления, мл |
0,1 |
1,0 |
0,2 |
0,05 |
- |
|
Пределы допускаемой абсолютной погрешности, мл |
±0,1 |
±1,0 |
±0,2 |
±0,05 |
±0,25 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Общая длина, мм |
510±10 |
|
Масса, кг, не более |
0,150 |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится на бюретку Гемпеля к газоанализатору ГК-1 с помощью деколи и на руководство по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерения
|
Наименование |
Количество |
|
Бюретка Гемпеля к газоанализатору ГК-1 |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Индивидуальная упаковка |
1 шт. |
Поверка
осуществляется по ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки.
Основные средства поверки:
весы лабораторные электронные ME215S, класс точности специальный I, наименьший предел взвешивания 1 мг, наибольший предел взвешивания 210 г, пределы допускаемой погрешности в интервалах взвешивания: от 1 мг до 5 г включительно ±0,10 мг, свыше 5 до 20 г включительно ±0,15 мг, свыше 20 г ±0,20 мг, номер в Федеральном информационном фонде по обеспечению единства измерений 21464-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бюретку Гемпеля к газоанализатору ГК-1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ТУ 4321-004-07609129-97 Газоанализатор кислорода ГК-1. Технические условия
