Блоки измерения высоковольтные БИВ-89
| Номер в ГРСИ РФ: | 21265-11 |
|---|---|
| Производитель / заявитель: | ЗАО "Л-Кард", г.Москва |
Для измерений высокого напряжения постоянного тока и падения напряжения постоянного тока на токовых шунтах в электрических цепях тягового подвижного состава, измерения и запоминания значений израсходованной электрической энергии, передачи цифровой информации по интерфейсу FSK.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 21265-11 |
| Действует | по 27.05.2016 |
| Наименование | Блоки измерения высоковольтные |
| Модель | БИВ-89 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 270900f2-2d73-26a7-9823-5250379113bd |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ДЛИЖ.411618.0014 ТУ |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 21265-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 27.05.2016 |
| Номер сертификата | 42725 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2412 от 27.05.11 п.27 |
Производитель / Заявитель
ООО "Л Кард", РОССИЯ, г.Москва
Россия
ул.2-ая Филевская, д.7, корп.6, www.lcard.ru, E-mail: lcard@lcard.ru
Поверка
| Методика поверки / информация о поверке | ДЛИЖ.411618.0014 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (95%) |
| Неуспешных поверок (СИ непригодно) | 2 (5 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
21265-11: Описание типа
2011-21265-11.pdf
|
Скачать | 140.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Блоки измерения высоковольтные БИВ-89 предназначены для измерений высокого напряжения постоянного тока и падения напряжения постоянного тока на токовых шунтах в электрических цепях тягового подвижного состава, измерения и запоминания значений израсходованной электрической энергии, передачи цифровой информации по интерфейсу FSK. Описание средства измерений
Принцип действия блоков измерения высоковольтных БИВ-89 основан на преобразовании входного напряжения в модулированный по частоте сигнал.
Блоки измерения высоковольтные устанавливаются в высоковольтной камере, в высоковольтном или электроаппаратном шкафах тягового подвижного состава. Имеют пять измерительных каналов для измерений падения напряжения постоянного тока на шунте и один - для измерения высокого напряжения постоянного тока в контактной сети железных дорог. Все выводы измерительных каналов выполнены в виде клемм, выведенных на верхнюю поверхность корпуса прибора. Управление работой и обмен цифровой информацией осуществляются по интерфейсу типа FSK через специальный разъём, расположенный на боковой стенке корпуса прибора. Через специальный разъём подаётся и питающее прибор напряжение. Органы настройки и управления в приборе отсутствуют.
Программное обеспечение (ПО)
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в погрешность блоков измерения высоковольтных БИВ-89 незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью блоков измерения высоковольтных БИВ-89.
Внешнее ПО (программа «Калибратор»), устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих, архивных, измеренных, вычисленных) и выполнения их контроля.
Внешнее ПО (программа «Калибратор») не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от блоков измерения высоковольтных БИВ-89, без какой-либо математической обработки или преобразования.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Микропрограмма |
52 |
e3e2d4884de686d8f5edc9c7367cc85a |
md5 |
|
Внешнее |
«Калибратор» |
2.1.0 |
a1efb5f8da161a664dbc087aa13d5870 |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.

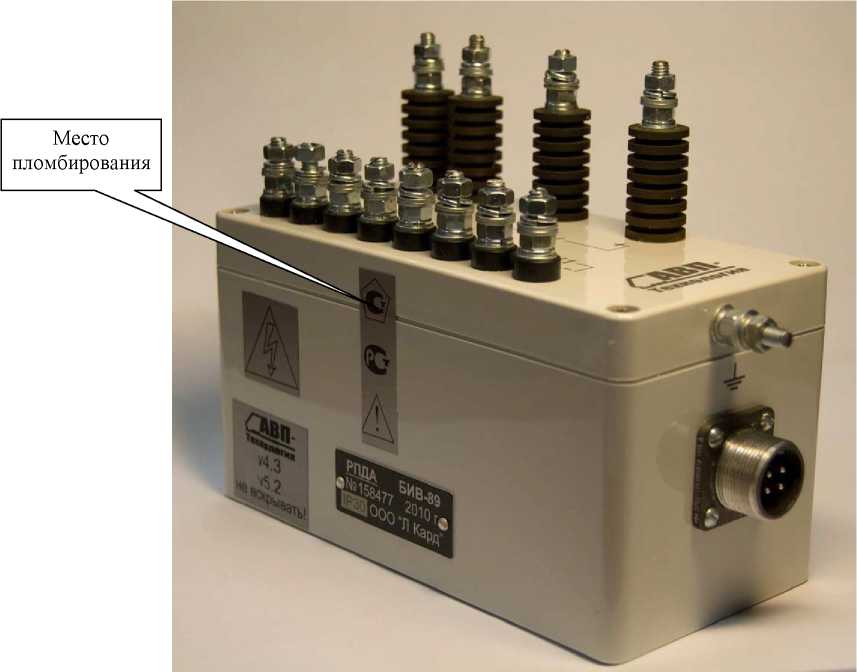

Общий вид блока измерения высоковольтного БИВ-89
Технические характеристики
Основные метрологические и технические характеристики блоков измерения высоковольтных БИВ-89 приведены в таблице 2.
Таблица 2- Метрологические характеристики блоков измерения высоковольтных БИВ-89
|
Наименование характеристики |
Значение |
|
Диапазон измерений высокого напряжения положительной полярности (измерительный канал «V»), кВ |
От 2 до 4,5 |
|
Диапазон измерений падения напряжения положительной полярности на шунте для измерительных каналов, мВ: - «11», «12», «13», «15» - «14» |
От 0,4 до 150 От 0,8 до 300 |
|
Пределы допускаемой основной приведенной погрешности измерений высокого напряжения, % |
±0,5 |
|
Пределы допускаемой основной приведенной погрешности измерений падения напряжения на шунте, % |
±0,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности измерений высокого напряжения, вызванной отклонением температуры окружающего воздуха от нормальных условий применения в диапазоне рабочих температур на каждые 10 оС, % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений падения напряжения на шунте, вызванной отклонением температуры окружающего воздуха от нормальных условий применения в диапазоне рабочих температур на каждые 10 оС, % |
±0,25 |
|
Время непрерывной работы, не менее, ч |
24 |
|
Устойчивость к перегрузкам входным сигналом (в течение 1 мин): - измерительный канал «V», кВ - измерительные каналы «11» - «15», мВ |
5,4 360 |
|
Рабочие условия применения: - температура, °С - влажность при температуре 25 оС, не более, % |
От минус 40 до плюс 50 100 |
|
Напряжение питания постоянного тока, В |
От 35 до 90 |
|
Потребляемая мощность, не более, Вт |
20 |
|
Г абаритные размеры, не более, мм |
190x85x140 |
|
Масса, кг |
1,5±0,1 |
|
Наработка на отказ, не менее, ч |
35000 |
|
Срок службы, не менее, лет |
12 |
Знак утверждения типа
Знак утверждения типа наносят на боковую поверхность блоков измерения высоковольтных БИВ-89 наклеиванием заводской этикетки, на титульный лист руководства по эксплуатации и паспорта - типографским способом.
Комплектность
Комплект поставки блоков измерения высоковольтных БИВ-89 приведен в табли-
це 3.
Таблица 3 - Комплект поставки блоков измерения высоковольтных БИВ-89
|
Наименование |
Обозначение |
Количество |
|
Блок измерения высоковольтный БИВ-89 |
ДЛИЖ.411618.0014 |
1 |
|
Паспорт |
ДЛИЖ.411618.0014 ПС |
1 |
|
Руководство по эксплуатации |
ДЛИЖ.411618.0014 РЭ |
1 - на партию из 50 экземпляров БИВ-89 |
|
Методика поверки |
ДЛИЖ.411618.0014 МП | |
|
Упаковка |
_ |
1 |
Поверка
осуществляется в соответствии с документом ДЛИЖ.411618.0014 МП «Блок измерения высоковольтный БИВ-89. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2011 г.
Средства поверки: прибор для поверки измерителей параметров движения электропоездов HVC-100, приведенная ПГ по напряжению в диапазонах от 2 до 4,5 кВ и от 0,1 до 300 мВ -0,1 %.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации БИВ-89 ДЛИЖ.411618.0014 РЭ «Блок измерения высоковольтный БИВ-89. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
3. ГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия»
4. ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
5. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»
6. ДЛИЖ.411618.0014 ТУ «Блок измерения высоковольтный БИВ-89. Технические условия»
Рекомендации к применению
- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
