Термопреобразователи сопротивления «ВЗЛЕТ ТПС» (далее - ТПС) предназначены для измерения температуры и разности температур жидких, газообразных и сыпучих сред в теплоэнергетике, химической и пищевой отраслях промышленности.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 21278-11 | |||||||||||||||
| Действует | по 14.07.2031 | |||||||||||||||
| Наименование | Термопреобразователи сопротивления | |||||||||||||||
| Модель | «ВЗЛЕТ ТПС» | |||||||||||||||
| Модификации |
100П (Pt100) 500П (Pt500) 1000П (Pt1000) |
|||||||||||||||
| Приказы |
№2548 от
24.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№2897 от
29.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№234 от
10.02.2026
— О продлении срока действия утвержденных типов средств измерений
№1552 от
05.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 98671627-ad23-1830-2d6a-80d85d18d305 | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2011 | |||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-065-44327050-00 (В65.00-00.00) |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | 23.09.2013 Внесены изменения в описание типаВзамен № 21278-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 05.07.2016 |
| Номер сертификата | 43056 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1113 п. 01 от 23.09.2013Приказ 3212 от 05.07.11 п.56 |
Производитель / Заявитель
АО «Взлет», РОССИЯ, 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Россия
198068, пр.Вознесенский, 45, пом.18, тел. (812) 714-75-32, факс 714-75-32, 714-71-38 (198008, ул.Мастерская, 9; 198020, наб.Обводного канала, 217, под.9), E-mail: mail@vzljot.ru
Поверка
| Методика поверки / информация о поверке |
В65.00-00.00 РЭ Термопреобразователи сопротивления «ВЗЛЕТ ТПС». Руководство по эксплуатации п.3.2. Методика поверки
(по 05.08.2026)
МП 435-220-2025 ГСИ. Термопреобразователи сопротивления «ВЗЛЕТ ТПС». Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 05.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
303448
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 299344 (99%) |
| Неуспешных поверок (СИ непригодно) | 4104 (1 %) |
| Актуальность информации | 13.08.2026 |
Поверители
Скачать
|
21278-11: Описание типа
2016-21278-11.pdf
|
Скачать | 77.2 КБ | |
|
21278-11: Методика поверки
2021-mp21278-11.pdf
Файл устарел
|
Скачать | 916.6 КБ | |
|
21278-11: Описание типа
2016-21278-11-1.pdf
Файл устарел
|
Скачать | 77.2 КБ | |
|
21278-11: Описание типа
2025-21278-11.pdf
Файл устарел
|
Скачать | 105.8 КБ | |
|
21278-11: Методика поверки
2021-mp21278-11-1.pdf
Файл устарел
|
Скачать | 916.6 КБ | |
|
21278-11: Описание типа
2025-21278-11-1.pdf
Файл устарел
|
Скачать | 105.8 КБ | |
|
21278-11: Описание типа
2016-21278-11-2.pdf
Файл устарел
|
Скачать | 77.2 КБ | |
|
21278-11: Описание типа
2025-21278-11-2.pdf
Файл устарел
|
Скачать | 265.1 КБ | |
|
21278-11: Методика поверки
2021-mp21278-11-2.pdf
Файл устарел
|
Скачать | 916.6 КБ | |
|
21278-11: Описание типа
2025-21278-11-3.pdf
Файл устарел
|
Скачать | 265.1 КБ | |
|
21278-11: Описание типа
2016-21278-11-3.pdf
Файл устарел
|
Скачать | 77.2 КБ | |
|
21278-11: Описание типа
2025-21278-11-4.pdf
Файл устарел
|
Скачать | 105.8 КБ | |
|
21278-11: Методика поверки
2021-mp21278-11-3.pdf
Файл устарел
|
Скачать | 916.6 КБ | |
|
21278-11: Описание типа
2025-21278-11-5.pdf
|
Скачать | 265.1 КБ | |
|
21278-11: Описание типа
2025-21278-11-6.pdf
|
Скачать | 105.8 КБ | |
|
21278-11: Методика поверки
В65.00-00.00 РЭ
2021-mp21278-11-4.pdf
Файл устарел
|
Скачать | 916.6 КБ | |
|
21278-11: Описание типа
2026-21278-11.pdf
|
Скачать | 179.7 КБ | |
|
21278-11: Методика поверки
В65.00-00.00 РЭ
2021-mp21278-11-5.pdf
|
Скачать | 916.6 КБ | |
|
21278-11: Методика поверки
МП 435-220-2025
2026-mp21278-11.pdf
|
Скачать | 3.5 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термопреобразователи сопротивления «ВЗЛЕТ ТПС» (далее - ТПС) предназначены для измерения температуры и разности температур жидких, газообразных и сыпучих сред в теплоэнергетике, химической и пищевой отраслях промышленности.

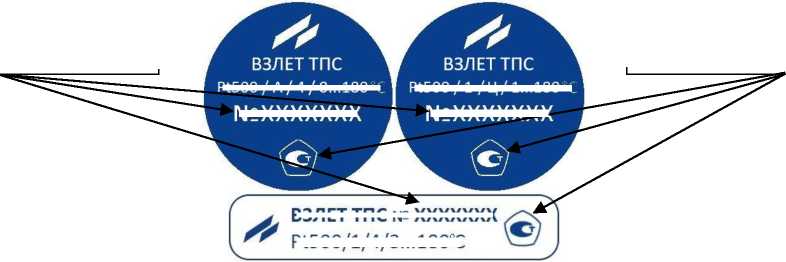

Описание
Принцип действия ТПС основан на использовании зависимости электрического сопротивления материала чувствительного элемента от температуры. Резистор чувствительного элемента выполнен из платины и помещен в защитную оболочку. Выводы резистора подключены попарно к четырем контактам.
ТПС в зависимости от метрологических характеристик выпускаются двух классов (классы А и B). Для измерения разности температур используется согласованная пара ТПС (классы 1, 2).
В зависимости от номинального сопротивления выпускаются ТПС следующих типов: 100П (Pt100), 500П (Pt500), 1000П (Pt1000).
В зависимости от способа вывода измерительной информации выпускаются ТПС следующих исполнений: аналоговое (вывод информации в виде сигналов электрического сопротивления) и цифровое (вывод информации в виде сигналов интерфейса RS-485). Общий вид ТПС приведен на рисунке 1.

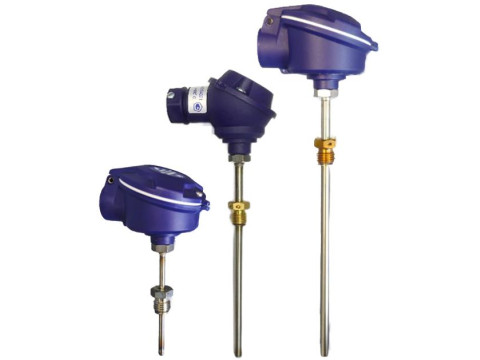

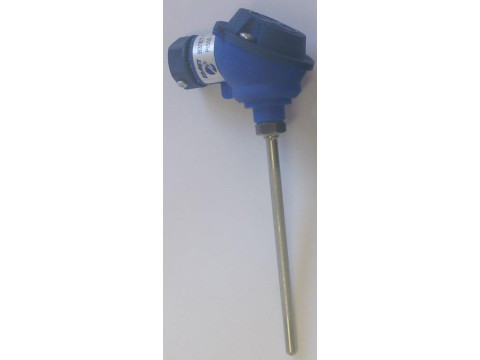

Рисунок 1 - Общий вид термопреобразователей сопротивления «ВЗЛЕТ ТПС»
