Весы монорельсовые электронные ВМ
| Номер в ГРСИ РФ: | 21465-11 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | АО «Весоизмерительная компания «Тензо-М», дп. Красково |
Весы монорельсовые электронные ВМ (далее - весы), предназначены для статического взвешивания сырья и готовой продукции, транспортируемых по подвесным путям.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 21465-11 |
| Действует | по 26.05.2031 |
| Наименование | Весы монорельсовые электронные |
| Модель | ВМ |
| Приказы |
№2622 от
03.12.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9b78fd08-05ac-1355-69d9-cd5932ef2963 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4274-025-18217119-01 |
| Класс СИ | 28.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 21465-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 02.06.2016 |
| Номер сертификата | 42772 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2507 от 02.06.11 п.01 |
Производитель / Заявитель
Акционерное общество «Весоизмерительная компания «Тензо-М», пос.Красково; ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково (срок свидетельства: 02.06.2016 г.)
Россия
140050, Московская обл., Люберецкий р-н, ул.Вокзальная, 38. Тел./факс (495) 745-3030, www.tenso-m.ru, E-mail: tenso@tenso-m.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 53228-08 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2495
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2490 (100%) |
| Неуспешных поверок (СИ непригодно) | 5 (0 %) |
| Актуальность информации | 26.12.2025 |
Поверители
Скачать
|
21465-11: Описание типа
2021-21465-11-1.pdf
Файл устарел
|
Скачать | 362.9 КБ | |
|
21465-11: Методика поверки
2021-mp21465-11.pdf
Файл устарел
|
Скачать | 169.5 КБ | |
|
21465-11: Описание типа
2021-21465-11.pdf
|
Скачать | 362.9 КБ | |
|
21465-11: Методика поверки
2021-mp21465-11-1.pdf
|
Скачать | 169.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы монорельсовые электронные ВМ (далее - весы), предназначены для статического взвешивания сырья и готовой продукции, транспортируемых по подвесным путям.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в преобразователь, где суммарный сигнал преобразуется в цифровой код и значение массы груза индицируется на цифровом табло. С преобразователя информация о результатах измерений может быть передана на внешние подключаемые устройства.
Конструктивно весы состоят из грузоприемного устройства (далее - ГУ) и весоизмерительного преобразователя (далее - преобразователь). ГУ включает в себя силовую несущую раму, весоизмерительные тензорезисторные датчики (далее - датчики) и монорельс.
Управление весами осуществляется при помощи функционально-цифровой клавиатуры, расположенной на передней панели преобразователя.
Весы снабжены следующими функциями:
- полуавтоматическая установка нуля;
- сигнализация о превышении нагрузки Мах+9е;
- компенсация и выборка массы тары.
Весы выпускаются в шести модификациях, различающимися метрологическими характеристиками и имеющими обозначение ВМ-Н-Z, где:
ВМ - обозначение типа;
Н - максимальная нагрузка, кг;
Z - исполнение (постоянная или переменная дискретность отсчета).
Общий вид весов представлен на рисунке 1.

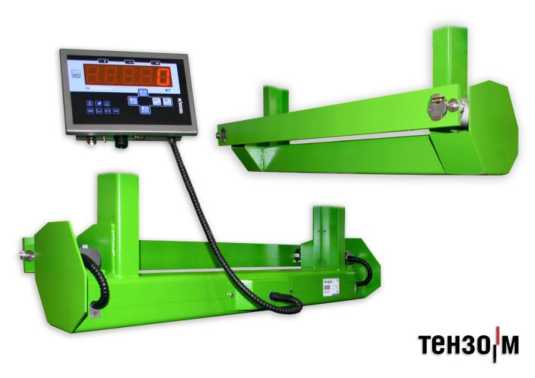

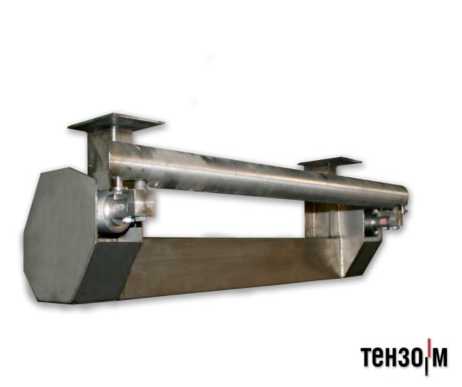

Рисунок 1 - Общий вид весов монорельсовых электронных ВМ с монорельсом круглого (слева) и прямоугольного (справа) сечения.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки преобразователя
(мастичная пломба. Знак поверки в виде оттиска поверительного клейма наносится на пломбу)
Программное обеспечение
Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя при включении весов или может быть вызван через меню ПО. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит административный пароль и кнопка внутри корпуса преобразователя, доступ к которой пломбируется. Место нанесения пломбы (клейма) находится на лицевой или на боковой поверхности (рисунок 2) преобразователя в зависимости от его модификации.
Дополнительно вход в подпрограмму юстировки защищен электронным клеймом -случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта весов и подтверждается оттиском поверительного клейма.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
С |
SC |
|
Номер версии (идентификационный номер) ПО1 |
14/2 18/07 10/2 1/12 1/06 20/10 |
307 16/50 |
|
Цифровой идентификатор ПО2 |
- | |
|
Алгоритм вычисления цифрового идентификатора ПО2 |
- | |
|
Примечания 1. Номера версий (идентификационные номера) ПО не ниже указанных. 2. Конструкция весов не предусматривает вычисление цифрового идентификатора ПО и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2
|
Наименование характеристик |
Модификации весов | |||||
|
ВМ-05-1 |
ВМ-05-2 |
ВМ-05-3 |
ВМ-1-1 |
ВМ-1-2 |
ВМ-1-3 | |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
Средний (III) | |||||
|
Максимальная (Мах) нагрузка, кг |
200 |
500 |
200/500 |
1000 |
1000 |
400/1000 |
|
Минимальная (Min) нагрузка, кг |
2 |
4 |
2 |
4 |
10 |
4 |
|
Поверочный интервал (е), кг |
0,1 |
0,2 |
0,1/0,2 |
0,2 |
0,5 |
0,2/0,5 |
|
Действительная цена деления (d), кг |
0,1 |
0,2 |
0,1/0,2 |
0,2 |
0,5 |
0,2/0,5 |
|
Число поверочных интервалов (n), ед. |
5000 |
2500 |
2000/2500 |
5000 |
2000 |
2000/2000 |
|
Диапазон компенсации массы тары, % от Мах |
0-10 | |||||
|
Погрешность устройства установки нуля, е |
±0,25 | |||||
|
Реагирование (порог чувствительности), е |
1,4 | |||||
|
Не возврат к нулю, не более, е |
±0,5 | |||||
|
Предельная нагрузка (Lim), % от Мах, не более |
125 | |||||
|
Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при 35°С, % - атмосферное давление, кПа |
от минус 10 до плюс 40 98±2 от 84 до 107 | |||||
|
Электрическое питание - от сети переменного тока с параметрами: - напряжение, В - частота, Гц - потребляемая мощность, В • А, не более |
от 187 до 242 от 49 до 51 10 | |||||
|
Время прогрева весов, мин |
30 | |||||
|
Значение вероятности безотказной работы за 2000 часов |
0,91 | |||||
|
Полный средний срок службы весов, не менее, лет |
10 | |||||
|
Габаритные размеры, длина/ширина/высота, мм, не более |
1200/650/300 | |||||
|
Масса, кг, не более |
40 |
50 | ||||
Примечания.
1. Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто.
2. Диапазон установки нуля при использовании грузозахватного приспособления соответствует диапазону компенсации массы тары.
3. Предел допускаемой погрешности определения массы нетто в режиме выборки массы тары соответствует пределам допускаемой погрешности определения массы брутто.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации или паспорта и термосублимационным способом на маркировочную табличку, расположенную на грузоприемном устройстве весов.
Комплектность
Таблица 3 - Комплектность средства измерений
|
№ |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
ГУ в сборе |
1 шт. |
— | |
|
2 |
Весоизмерительный преобразователь |
1 шт. |
— | |
|
3 |
Автономная стойка или кронштейны крепления весоизмерительного преобразователя |
1 шт. |
По отдельному заказу | |
|
4 |
Руководство по эксплуатации весов |
4274-025-18217119-01 РЭ |
1 экз. |
Может быть заменено РЭ входящего в комплект поставки преобразователя |
|
5 |
Паспорт весов |
4274-025-18217119-01 ПС |
1 экз. |
— |
|
6 |
Эксплуатационная документация весоизмерительного преобразователя |
ТВ 4221-075-18217119-2007 РЭ |
1 компл. |
— |
|
7 |
Тара |
1 шт. |
— |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «Весы монорельсовые электронные ВМ. Руководство по эксплуатации» 4274-025-18217119-01 РЭ и разделах 5, 6 или 7 документа «Преобразователь весоизмерительный ТВ. Руководство по эксплуатации» 4221-075-18217119-2007 РЭ.
Нормативные документы
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
Приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении государственной поверочной схемы для средств измерения массы».
ТУ 4274-025-18217119-01 «Весы монорельсовые электронные ВМ. Технические условия».
