Теплосчетчики Теплокон

Назначение

Теплосчетчики «ТЕПЛОКОН» (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя: температуры, давления, расхода (массы) и количества тепловой энергии в закрытых и открытых системах водяного теплоснабжения и тепло-потребления и объема воды в системах водоснабжения при учетно-расчетных операциях.

Описание

Принцип действия теплосчетчиков основан на измерении параметров теплоносителя и количества потреблённой тепловой энергии тепловычислителем по сигналам измерительных преобразователей, отображении измеренных значений на ЖК-дисплее и сохранении в энергонезависимой памяти.

Теплосчетчики состоят из тепловычислителя «ТЕПЛОКОН-01» и измерительных преобразователей (средств измерений, зарегистрированных в Госреестре СИ):

- измерительных преобразователей расхода с частотным или импульсным выходом, имеющих пределы допускаемой относительной погрешности в интервале ± 2 % в диапазоне измерений расхода теплоносителя (4 - 100) % до 2 шт.;

- комплекта измерительных преобразователей температуры, состоящего из двух платиновых термопреобразователей сопротивления по ГОСТ 6651, имеющих пределы допускаемой абсолютной погрешности при измерении температуры в интервале ± (0,15+0,0021), °C и пределы допускаемой абсолютной погрешности при измерении разности температур в интервале               ± (0,05 + 0,002^ At), °C 1 шт.;

- измерительных преобразователей давления с токовым выходом (4-20) мА по ГОСТ 26.011, имеющих пределы допускаемой приведенной погрешности в интервале ± 1 % до 2 шт.

Теплосчетчики имеют почасовые, посуточные, помесячные архивы измеренных значений в энергонезависимой памяти.

Теплосчетчики обеспечивают передачу информации на внешние устройства через интерфейс RS-232.

Тепловычислители из состава теплосчетчиков выполняются в корпусе из пластика со степенью защиты IP43.

Программное обеспечение

В составе теплосчетчиков используется программное обеспечение, указанное в таблице 1 Таблица 1 - Идентификационные данные программного обеспечения теплосчетчиков

Защита программного обеспечения теплосчетчиков от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Внешний вид теплосчетчиков представлен на рисунке 1.

место пломбирования и нанесения знака поверки

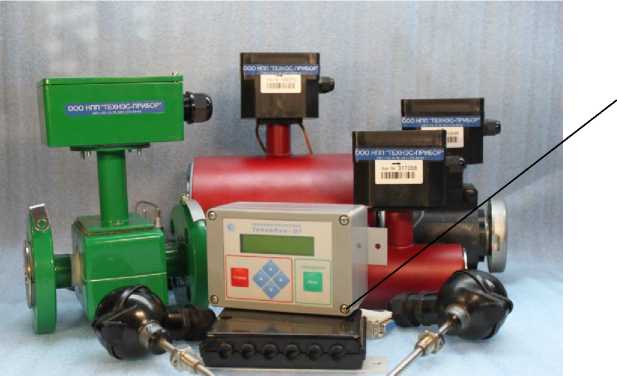

Рисунок 1 - Внешний вид теплосчетчиков

Технические характеристики

Знак утверждения типа

наносится в центре титульного листа руководства по эксплуатации и паспорта типографским способом, а также на переднюю панель теплосчетчика методом наклейки.

Комплектность

Таблица 2 - Комплектность поставки теплосчетчиков

Поверка

осуществляется по документу «ГСИ. Теплосчетчик ТЕПЛОКОН. Методика поверки ТК.001.000 И1», утвержденному ГЦИ СИ «Челябинский ЦСМ» в 2001 г.

Эталоны, применяемые при поверке:

- магазин сопротивлений Р4831. Диапазон (0,001 - 111111,110) Ом, класс точности 0,02;

- генератор сигналов AFG3021. Диапазон от 1 мГц до 25 МГц, пределы допускаемой относительной погрешности ± 1-10’6;

- частотомер Ч3-34. Диапазон от 10 Гц до 20 МГц, пределы допускаемой относительной погрешности ± 2-10'6;

- вольтметр универсальный В7-73/2. Диапазон измерений постоянного напряжения от 10 мкВ до1000 В, пределы допускаемой относительной погрешности ± 0,015 %.

Поверка измерительных преобразователей, входящих в состав теплосчетчика, осуществляется по методикам поверки на соответствующие измерительные преобразователи.

Сведения о методах измерений

М етодика измерений содержится в документе «Теплосчетчик ТЕПЛОКОН. Руководство по эксплуатации ТК.001.000 РЭ».

Нормативные документы

1 ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Рекомендации к применению

При осуществлении торговли и товарообменных операций.
