Мультиметры цифровые APPA-103N, APPA-105N, APPA-106
| Номер в ГРСИ РФ: | 21501-07 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "APPA Technology Corporation", Тайвань |
Для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, емкости, частоты и температуры, области применения: техника связи, измерительная техника, электроника, электротехника, научно-исследовательские лаборатории, службы сервиса, радиолюбительское дело.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 21501-07 |
| Действует | по 29.12.2027 |
| Наименование | Мультиметры цифровые |
| Модель | APPA-103N, APPA-105N, APPA-106 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cddb759f-1c4f-0ccd-beaa-a12f5f3ca35c |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2007 |
| Страна-производитель | Тайвань |
| Примечание | 23.01.2013 продлен срок свидетельстваВзамен № 21501-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 23.01.2018 |
| Номер сертификата | 27243 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 32 п. 22 от 23.01.201304д от 29.03.07 п.58 |
Производитель / Заявитель
Фирма "APPA Technology Corporation", Тайвань
Тайвань
APPA Technology Corporation 9F, 119-1 Pao-Zong R, Shintien, Taipei, Taiwan. Тел. 886-2-2917-8820, факс 886-2-2917-0848, www.appatech.com, 4/F, N0.415, Jung-Jeng Rd, 238 Shu-Lin Chien, Taipei, Taiwan, E-mail: mfo@appatech.com
Поверка
| Методика поверки / информация о поверке | МП 21501-07 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
28234
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27406 (97%) |
| Неуспешных поверок (СИ непригодно) | 828 (3 %) |
| Актуальность информации | 21.04.2026 |
Поверители
Скачать
|
21501-07: Описание типа
2017-21501-07.pdf
|
Скачать | 98.2 КБ | |
|
21501-07: Методика поверки
2022-mp21501-07.pdf
|
Скачать | 447.2 КБ |
Описание типа
Назначение
Мультиметры цифровые APPA-103N, APPA-105N, АРРА-106 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, емкости, частоты и температуры.
Описание
Мультиметры представляют собой компактные портативные многофункциональные измерительные приборы в ударопрочном исполнении, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов, дальнейшей их обработке и измерении.
Выбор режима работы и диапазонов осуществляется центральным переключателем. Функциональные возможности мультиметров указаны в таблице:
|
Функциональные возможности |
APPA-1O3N |
APPA-1O5N |
АРРА-106 |
|
Проверка p-n переходов |
• |
• |
• |
|
Звуковая прозвонка цепей |
• |
• |
• |
|
Измерение температуры |
• | ||
|
Автоматическое выключение питания |
• |
• |
• |
|
Цифровая шкала |
• |
• |
• |
|
Линейная шкала |
• |
• |
• |
|
Удержание результата измерений |
• |
• |
• |
|
Автоматический выбор предела измерений |
• |
• |
• |
|
Предупреждение об опасном напряжении |
• |
• |
• |
|
Индикатор разряда батареи |
• |
• |
• |
|
Измерение макс/мин значений, усреднение |
• |
• | |
|
Выбор пиковых значений (0,5 мс) |
• |
• | |
|
Измерение среднеквадратического значения сигнала с учетом коэффициента амплитуды |
• |
• | |
|
Подсветка индикатора |
• |
• |
• |

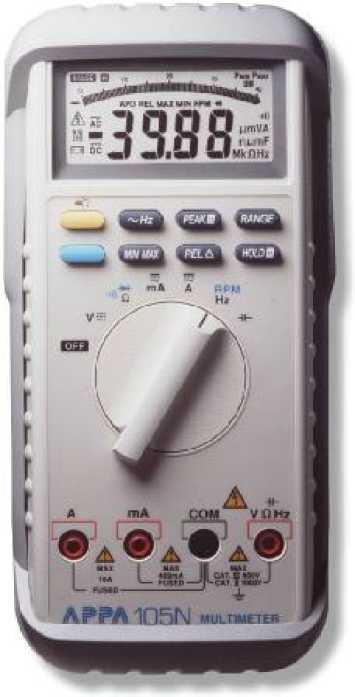

Общий вид вольтметров представлен на рисунке 1.
Основные области применения мультиметров: техника связи, измерительная техника, электроника, электротехника, научно-исследовательские лаборатории, службы сервиса, радиолюбительское дело. Модификации мультиметров отличаются функциональными возможностями и пределами допускаемой погрешности измерений.
Рисунок 1. Внешний вид приборов.
Технические характеристики
Режим измерений постоянного напряжения
|
Пределы измерений |
Разрешение (к) |
Пределы допускаемой погрешности измерений | ||
|
APPA-103N |
APPA-105N |
APPA-106 | ||
|
400 мВ |
100 мкВ |
±(0,003 -X + 2-к) |
±(0,003-X + 2-к) |
±(0,003-X + 2-к) |
|
4 В |
1 мВ |
±(0,004-X + 2-к) |
±(0,001-X + 2-к) |
±(0,001-X + 2-к) |
|
40 В |
10 мВ |
±(0,0025-X + 2-к) | ||
|
400 В |
100 мВ | |||
|
1000 В |
1 В | |||
Режим измерения переменного напряжения
|
Пределы измерений |
Разрешение (к) |
Пределы допускаемой погрешности измерений | |
|
APPA-103N |
APPA-105N, АРРА-106 | ||
|
4 В |
1 мВ |
±(0,013-X + 5-к), 40 -300 Гц |
±(0,01-X + 8-к), 40 - 500 Гц |
|
40 В |
10 мВ |
±(0,008-X + 5-к) для 50 - 60 Гц |
±(0,005-X + 5-к) для 50 - 60 Гц |
|
400 В |
100 мВ |
±(0,013-X + 5-к) |
±(0,01-X + 5-к) |
|
1000 В |
1 В |
для 40 Гц - 1 кГц |
для 40 Гц - 1 кГц |
Режим измерения силы постоянного тока
|
Пределы измерений |
Разрешение (к) |
Пределы допускаемой погрешности измерений | |
|
APPA-103N |
APPA-105N, АРРА-106 | ||
|
40 мА |
10 мкА |
±(0,006-X + 2-к) |
±(0,004-X + 2-к) |
|
400 мА |
100 мкА |
±(0,007-X + 2-к) |
±(0,005-X + 2-к) |
|
10 А |
10 мА |
±(0,012-X + 3-к) |
±(0,01-X + 3-к) |
Режим измерения силы переменного тока в диапазоне частот 40 Гц... 1 кГц
|
Пределы измерений |
Разрешение (к) |
Пределы допускаемой погрешности измерений | |
|
APPA-103N |
APPA-105N, АРРА-106 | ||
|
40 мА |
10 мкА |
±(0,012-X + 5-к) |
±(0,01-X + 5-к) |
|
400 мА |
100 мкА | ||
|
10 А |
10 мА |
±(0,025-X + 5-к) |
±(0,02-X + 5-к) |
Режим измерения сопротивления
|
Пределы измерений |
Разрешение (к) |
Пределы допускаемой погрешности измерений | |
|
APPA-103N |
APPA-105N, АРРА-106 | ||
|
400 Ом |
0,1 Ом |
±(0,007-X + 3-к) |
±(0,007-X + 3-к) |
|
4 кОм |
1 Ом |
±(0,006-X + 3-к) |
±(0,004-X + 2-к) |
|
40 кОм |
10 Ом | ||
|
400 кОм |
100 Ом | ||
|
4 МОм |
1 кОм |
±(0,007-X + 3-к) |
±(0,006-X + 3-к) |
|
40 МОм |
10 кОм |
±(0,015-X + 5-к) |
±(0,015-X + 5-к) |
Режим измерения емкости
|
Пределы измерений |
Разрешение (к) |
Пределы допускаемой погрешности измерений |
|
APPA-103, APPA-105N, АРРА-106 | ||
|
4 нФ |
1 пФ |
±(0,03-X + 10-к) |
|
40 нФ |
10 пФ |
±(0,02-X + 8-к) |
|
400 нФ |
100 пФ | |
|
4 мкФ |
1 нФ | |
|
40 мкФ |
10 нФ | |
|
400 мкФ |
100 нФ | |
|
4 мФ |
1 мкФ |
±(0,05-X + 20-к) |
Режим измерения частоты
|
Пределы измерений |
Разрешение (к) |
Чувствительность |
Пределы допускаемой погрешности измерений |
|
APPA-103, APPA-105N, АРРА-106 | |||
|
4 кГц |
1 Гц |
150 мВ ср. кв. |
±(0,0001-X + 1-к) |
|
40 кГц |
10 Гц | ||
|
400 кГц |
100 Гц | ||
|
4 МГц |
1 кГц |
300 мВ ср. кв. | |
|
40 МГц |
10 кГц |
1 В ср. кв. | |
|
400 МГц |
100 кГц |
Не нормируется |
Режим измерения температуры
|
Диапазоны измерений |
Разрешение (к) |
Пределы допускаемой погрешности измерений |
|
Только АРРА-106 | ||
|
От -20 °С до 0 °С |
1 °С |
±(0,02-X + 4-к) |
|
От 1 °С до 100 °С |
±(0,01-X + 3-к) | |
|
От 101 °С до 500 °С |
±(0,02-X + 3-к) | |
|
От 501 °С до 800 °С |
±(0,03-X + 2-к) |
Примечание: Х-значение измеренной величины по встроенному индикатору, к - цена единицы младшего разряда индикатора
Знак утверждения типа
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации.
Комплектность
В комплект поставки прибора входят:
- мультиметр (модель по заказу) - 1 шт.;
- защитный чехол с подставкой - 1 шт.;
- измерительные провода - 2 шт.;
- зажим (типа «крокодил») - 2 шт.;
- датчик температуры (APPA-106) - 1 шт.;
- элемент питания:
9 В (APPA-106) - 1 шт, 1,5 В тип АА (APPA-103N и APPA-105N) - 2 шт;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- упаковочная коробка - 1 шт.
Поверка
осуществляется в соответствии с документом МП 21501-07 “Мультиметры цифровые АРРА-103N, APPA-1O5N, АРРА-106. Методика поверки”, разработанным и утверждённым ГЦИ
СИ ФГУ «Менделеевский ЦСМ» (Центральное отделение) 12 февраля 2007 г.
Основные средства поверки:
- калибратор FLUKE 5520A с опцией SC 1100;
Сведения о методах измерений
Методы измерений приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 14014-91 ГСИ. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления Общие технические условия и методы испытаний.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
