Наборы стеклянных мер НОСМ-8
| Номер в ГРСИ РФ: | 21582-06 |
|---|---|
| Производитель / заявитель: | ЗАО НПП "Техномедика", г.Москва |
Для использования в качестве средства измерений при поверках анализатора гипербилирубинемии у новорожденных транскутанного фотометрического АГФн-04-"НПП-ТМ".
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 21582-06 |
| Действует | по 16.06.2026 |
| Наименование | Наборы стеклянных мер |
| Модель | НОСМ-8 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 061aaad7-5f45-9e2a-f3c9-188af84b4caa |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 9443-016-11254896-00 |
| Класс СИ | 39 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | Взамен № 21582-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 01.12.2011 |
| Номер сертификата | 25799 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 13д от 16.11.06 п.99 |
Производитель / Заявитель
ООО НПП "ТЕХНОМЕДИКА", РОССИЯ, г.Москва
Россия
129081, а/я 91. Тел.403-86-66 (129281, Староватутинский пр-д, 5, стр.3, тел. 404-93-55, тел. 181-45-18), www.technomedica.com, E-mail: tm@technomedica.com
Поверка
| Методика поверки / информация о поверке | Раздел 9 ДГВИ.203329.005 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 512 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
21582-06: Описание типа
2017-21582-06.pdf
|
Скачать | 164.8 КБ | |
|
21582-06: Методика поверки
2021-mp21582-06.pdf
|
Скачать | 172 КБ |
Описание типа
Назначение
Наборы стеклянных мер НОСМ-8 (далее по тексту - наборы мер) используются в качестве средства измерений при поверках анализаторов гипербилирубинемии фотометрических.
Описание
Принцип работы наборов мер основан на измерении в анализаторе гипербилирубинемии фотометрического десятичного логарифма отношения спектральных коэффициентов отражения стеклянных мер из набора на двух длинах волн для определения погрешности измерений фотометра.
Набор состоит из мер, представляющих собой светофильтры диаметром 20 мм из оптических стекол К8, ОС-6, ЖЗС18, ЖЗС-5 и МС20. Светофильтры помещены в дюралюминиевый цилиндрический корпус. Общий внешний вид наборов стеклянных мер приведен на рисунке 1. На корпусе каждой меры выгравирована надпись, содержащая порядковый номер светофильтра и заводской номер набора. Все входящие в набор меры уложены в футляр, приведено
на рисунке 2.

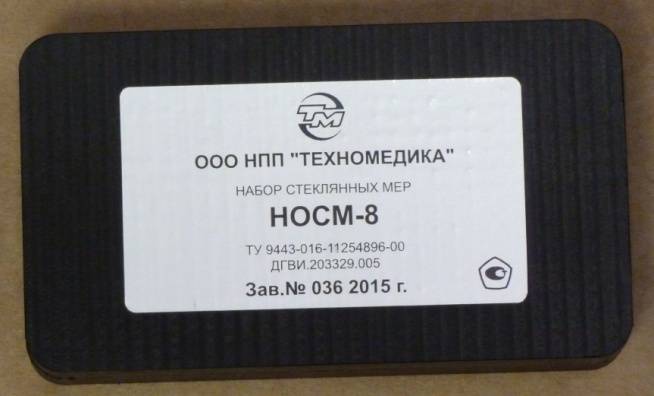

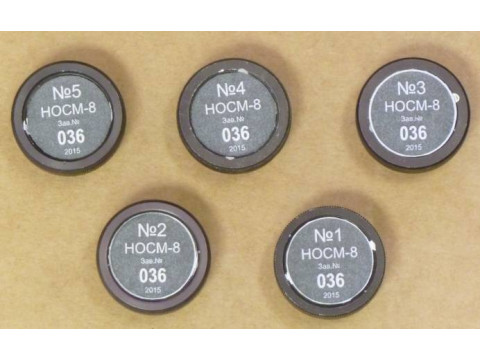

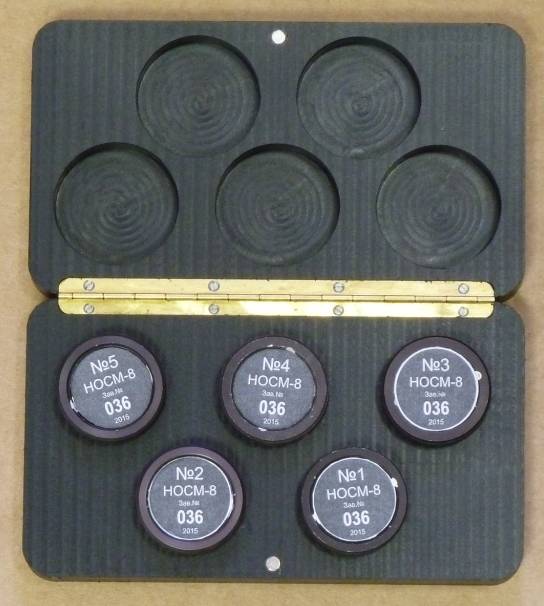

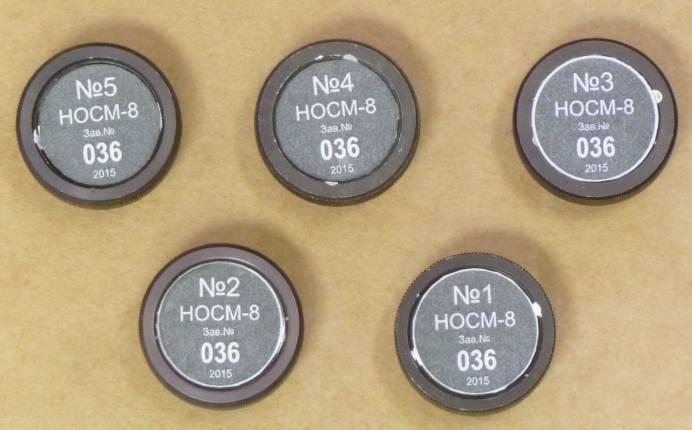

Рисунок 1 - Общий внешний вид наборов стеклянных мер НОСМ-8
носм-а
НОСМ-8
№3 насм-а
№2
' HQCM-B
а**-

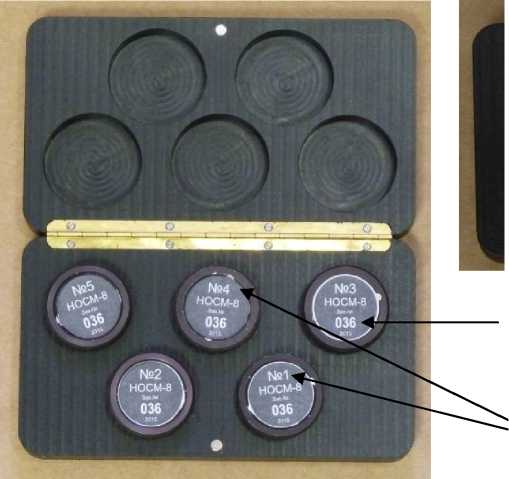

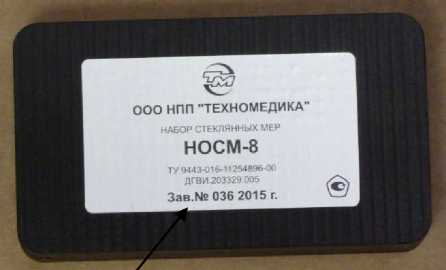

Рисунок 2 - Обозначение маркировки
Обозначение заводского номера набора
Обозначение порядкового номера светофильтра
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики комплектов мер
|
Наименование характеристики |
Значение характеристик и | |
|
1 |
2 | |
|
Номинальное значение десятичного логарифма отношения спектрального коэффициента на паре длин волн 523 нм и 488 нм, абс.ед. мера № 1 мера № 2 мера № 3 мера № 4 мера № 5 |
0,00 от 0,12 до 0,18 от 0,24 до 0,36 от 0,56 до 0,84 от 0,72 до 1,08 | |
|
Номинальное значение десятичного логарифма отношения спектрального коэффициента на паре длин волн 518 нм и 492 нм, абс.ед. мера № 1 мера № 2 мера № 3 мера № 4 мера № 5 |
0,00 от 0,10 до 0,14 от 0,19 до 0,29 от 0,40 до 0,60 от 0,60 до 0,90 | |
|
Номинальное значение десятичного логарифма отношения спектрального коэффициента на паре длин волн 523 нм и 492 нм, абс.ед. мера № 1 мера № 2 мера № 3 мера № 4 мера № 5 |
0,00 от 0,11 до 0,17 от 0,21 до 0,31 от 0,45 до 0,67 от 0,66 до 1,00 | |
|
Номинальное значение десятичного логарифма отношения спектрального коэффициента на паре длин волн 518 нм и 488 нм, абс.ед. мера № 1 мера № 2 мера № 3 мера № 4 мера № 5 |
0,00 от 0,12 до 0,18 от 0,22 до 0,32 от 0,46 до 0,70 от 0,70 до 1,04 | |
|
Пределы допускаемой абсолютной погрешности измерения десятичного логарифма, абс.ед. | ||
|
Номера мер |
Диапазон значений десятичного логарифма, абс.ед. |
AL, абс.ед. |
|
1...3 |
от 0,12 до 0,30 |
±0,02 |
|
4, 5 |
от 0,50 до 0,90 |
±0,06 |
|
Диаметр световой зоны светофильтра, мм |
18 | |
|
Толщина светофильтра по оптической оси, мм, не более |
10 | |
|
Габаритные размеры, мм, не более: - диаметр каждой меры - толщина каждой меры - футляра с набором |
40 20 160 х 90 х 30 | |
|
Масса, г, не более: - меры - футляров с набором мер |
50 1000 | |
|
Срок службы, лет, не менее |
4 | |
|
Условия эксплуатации: - температура окружающего воздуха, 0С |
от 15 до 25 | |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации.
Комплектность
Комплект поставки приведен в таблице 2.
Таблица 2
|
Наименование |
Шифр конструкторской документации |
Количество, шт |
|
1 |
2 |
3 |
|
Набор стеклянных мер НОСМ-8 1) |
ДГВИ.203329.005 |
1 |
|
Футляр |
ДГВИ.305632.005 |
1 |
|
Руководство по эксплуатации (с методикой поверки) |
ДГВИ.203329.005 РЭ |
1 |
|
Свидетельство о поверке |
1 |
1) Меры №№ 1 - 5.
Поверка
осуществляется по документу ДГВИ.203329.005 РЭ «Набор стеклянных мер НОСМ-8 Руководство по эксплуатации» (раздел 9 «Методика поверки»), согласованному ФГУП «ВНИИОФИ» 07 июня 2001 года.
Основные средства поверки:
Государственный вторичный эталон единиц координат цвета в диапазонах от 2,5 до 109,0 для X, от 1,4 до 98,0 для Y, от 1,7 до 107,0 для Z и координат цветности в диапазонах от 0,0039 до 0, 7347 для x и от 0, 0048 до 0,8338 для y по ГОСТ 8.205-2014
Основные метрологические характеристики:
Диапазон измерения светового коэффициента пропускания Tce=Y= от 1,4 до 98, 0
Абсолютные погрешности измерения светового коэффициента пропускания SvY 0,15 Знак поверки наносится на свидетельство о поверки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.205-14 ГСИ Государственная поверочная схема для средств измерений координат цвета и координат цветности, показателей белизны и блеска.
