Измерители деформации клейковины ИДК-3М
| Номер в ГРСИ РФ: | 21636-16 |
|---|---|
| Производитель / заявитель: | ООО "ПЛАУН", г.Москва |
Измерители деформации клейковины ИДК-3М (далее - приборы ИДК-3М) предназначены для измерений остаточной деформации клейковины и определения качества клейковины зерна пшеницы и пшеничной муки хлебопекарного и макаронного помола в единицах ИДК в соответствии с требованиями ГОСТ Р 54478-2011, ГОСТ 27839-2013.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 21636-16 |
| Действует | по 15.09.2031 |
| Наименование | Измерители деформации клейковины |
| Модель | ИДК-3М |
| Приказы |
№1694 от
25.08.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8cab1df8-71bd-2cc8-03ab-3ddf5a39ff74 |
Производитель / Заявитель
ООО «ПЛАУН», РОССИЯ, 121357, г. Москва. ул. Верейская, 29А
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
РТ-МП-3111-445-2016 ГСИ. Измерители деформации клейковины ИДК-3М. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
7108
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6823 (96%) |
| Неуспешных поверок (СИ непригодно) | 285 (4 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
21636-16: Описание типа
2016-21636-16.pdf
|
Скачать | 88.7 КБ | |
|
21636-16: Методика поверки
2016-mp21636-16.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
21636-16: Описание типа
2016-21636-16-1.pdf
Файл устарел
|
Скачать | 88.7 КБ | |
|
21636-16: Методика поверки
2016-mp21636-16-1.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
21636-16: Методика поверки
РТ-МП-3111-445-2016
2016-mp21636-16-2.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Измерители деформации клейковины ИДК-3М (далее - приборы ИДК-3М) предназначены для измерений остаточной деформации клейковины и определения качества клейковины зерна пшеницы и пшеничной муки хлебопекарного и макаронного помола в единицах ИДК в соответствии с требованиями ГОСТ Р 54478-2011, ГОСТ 27839-2013.
Описание
Принцип работы прибора ИДК-3М заключается в измерении деформации образца клейковины, на который воздействуют тарированным грузом в течение заданного отрезка времени (30 с).
Измеритель деформации клейковины ИДК - 3М состоит из измерительной
головки и блока электронного управления.
В нижней части измерительной головки расположена подвижная тарированная нагрузка, выполненная в виде конуса диаметром 35 мм, величина перемещения которой составляет 20 мм.
Вертикальное перемещение тарированной нагрузки обеспечивается
электродвигателем, а удержание нагрузки в крайнем верхнем положении осуществляется с помощью электромагнита.
В измерительной головке расположено устройство, которое формирует сигналы, соответствующие величине деформации образца клейковины.
Расположенный в пластмассовом корпусе электронный блок осуществляет управление электродвигателем и электромагнитом, а также обработку сигналов измерительного устройства.
В верхней левой части корпуса расположена кнопка «ПУСК». На лицевой панели блока находится жидкокристаллический индикатор единиц ИДК с подсветкой. На боковой панели корпуса блока управления расположены сетевой разъем и выключатель питания.

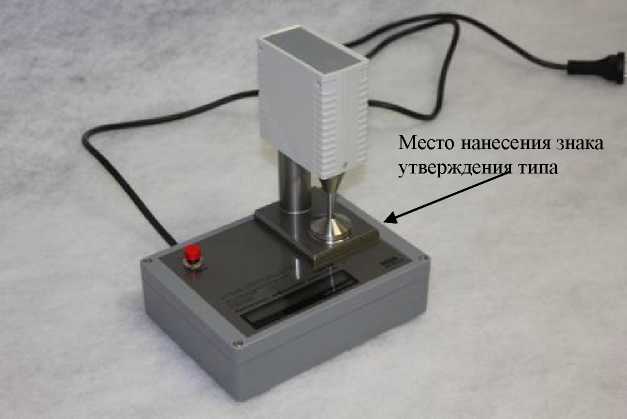

Внешний вид прибора ИДК-3М представлен на рисунке 1.
Рисунок 1-Измеритель деформации клейковины ИДК-3М
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений остаточной деформации клейковины, мм или ед. ИДК |
10,55-0 0- 150,7 |
|
Пределы допускаемой абсолютной погрешности на всем диапазоне измерений остаточной деформации клейковины, мм или ед. ИДК |
+0,035 +0,5 |
|
Величина тарированной нагрузки при диаметре нагружающей поверхности 35 мм, г, не более |
120(+2-5) |
|
Величина хода тарированной нагрузки, мм |
20,0+1,0 |
|
Время воздействия тарированной нагрузки, с |
30,0+0,5 |
|
Температура окружающей среды, °С |
20+5 |
|
Напряжение питания переменного тока, В |
220+22 |
|
Масса, кг, не более |
1,7 |
|
Габаритные размеры, (длинах ширинах высота), мм, не более |
200x150x240 |
|
Наработка на отказ, ч, не менее |
3000 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта типографским способом и на лицевую поверхность корпуса фотохимическим методом.
Комплектность
Таблица 2
|
Наименование изделия, документа |
Количество, шт. (экз.) |
Примечание |
|
Измеритель деформации клейковины ИДК-3М с сетевым кабелем |
1 | |
|
Паспорт |
1 | |
|
Методика поверки РТ-МП-3111-445-2016 |
1 | |
|
У паковочная коробка |
1 | |
|
Опора |
1 |
По запросу |
|
Подставка |
1 |
По запросу |
|
Стойка |
1 |
По запросу |
Поверка
осуществляется по документу РТ-МП-3111-445-2016 «Измерители деформации
клейковины ИДК-3М», утвержденному ФБУ «Ростест-Москва» 15 марта 2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4 разряда по ГОСТ Р 8.763-2011,
- весы лабораторные квадрантные ВЛКТ 2кг-М, погрешность +100 мг.
Знак поверки наносится на свидетельство о поверке или в паспорте.
Сведения о методах измерений
Методика измерений приведена в паспорте раздел 7.
Нормативные документы
ТУ 5142-001-16334051-14 Измеритель деформации клейковины ИДК-3М
ГОСТ Р 54478-2011 - Зерно. Методы определения количества и качества клейковины в пшенице
ГОСТ 27839-2013 Мука пшеничная. Методы определения количества и качества клейковины.
