Датчики давления ДАГ-530

Назначение

Датчики давления ДАГ-530 предназначены для измерения разности давления газов в различных областях промышленности.

Описание

Датчик давления ДАГ-530 представляет собой полупроводниковый преобразователь давления с аналоговым выходом.

Конструктивно датчик давления ДАГ-530 выполнен в виде блока прямоугольной формы, на одном из торцов которого расположены два штуцера для подключения измеряемого давления. На противоположном торце расположен встроенный кабель с разъемом для подключения к газоанализатору ДАГ-500, который служит для визуализации результата измерения.

Датчик давления ДАГ-530 предназначен для эксплуатации в непрерывном, кратковременном, повторно-кратковременном режимах.

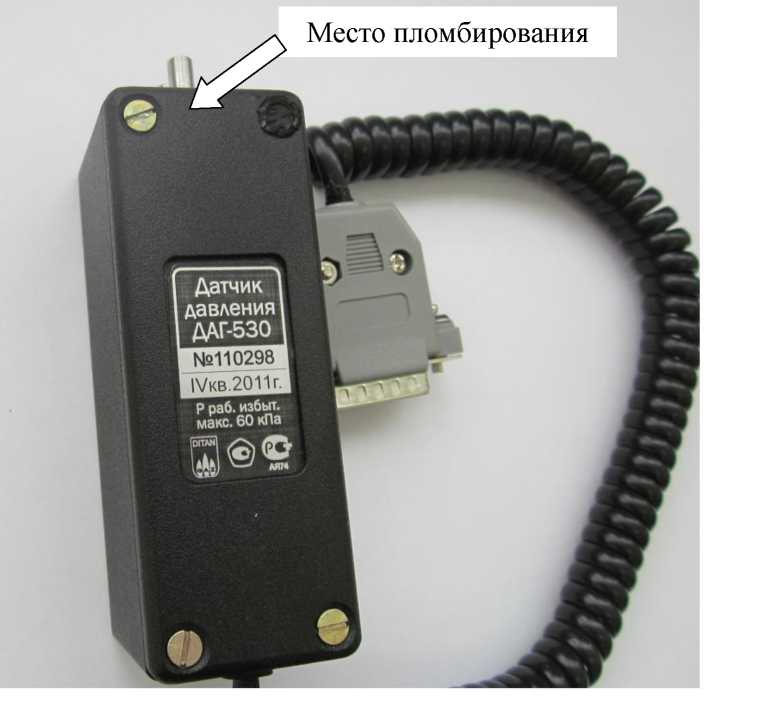

АЯТ4

Место пломбирования

Датчик давления ДАГ-530

Р раб. избыт, макс. 60 кПа

Технические характеристики

• Диапазон измерения разности давления, кПа                                  0 - 1,6

• Класс точности по ГОСТ 22520-85

• Пределы допускаемой основной погрешности, кПа                         ± 0,016

• Пределы допускаемой вариация показаний, в долях предела допускаемой основной погрешности

• Пределы допускаемых дополнительных погрешностей, в долях предела

допускаемой основной погрешности, вызванных:

изменением температуры окружающей среды от 5 до 40оС

воздействием вибрации

воздействием избыточного рабочего давления

• Выходной сигнал, В

• Напряжение питания, В                                                   ± (5 ± 0,25)

• Потребляемая мощность, В^А, не более

• Время установления показаний датчика, с, не более

• Габаритные размеры датчика, мм, не более                                  110х40х35

• Масса датчика, кг, не более

• Средняя наработка на отказ, ч, не менее

• Средний срок службы, лет, не менее

Рабочие условия:

диапазон температур, оС                                                       5 - 40

относительная влажность, %                                                   10 - 95

атмосферное давление, кПа                                                  91-105

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульном листе руководства по эксплуатации.

Комплектность

В комплект поставки входят:

- датчик давления ДАГ-530       1 шт.;

- руководство по эксплуатации 1 шт.

Сведения о методах измерений

Сведения о методике измерений приведены в Руководстве по эксплуатации

Нормативные документы

ГОСТ 22520-85. Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ГСП (Р. 3.; п. 2.15);

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Технические условия ГА 530.100 ТУ;

МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
