Для измерения наружных и внутренних размеров, а также для разметочных работ с помощью острых губок (ШЦ-Н). Штангенциркули специального назначения предназначены для измерения канавок на наружных и внутренних поверхностях, проточек, расстояния между осями отверстий, стенок труб и т.п. Применяютсяв различных отраслях промышленности и бытовых целях для измерения линейных размеров.

Информация по Госреестру

Основные данные
Номер по Госреестру 22088-07
Наименование Штангенциркули
Модель ШЦ-I, ШЦ-II, ШЦ-III
Технические условия на выпуск ГОСТ 166
Класс СИ 27.01
Год регистрации 2007
Страна-производитель  Россия
Примечание 12.09.2012 продлен срок свидетельстваВзамен № 22088-01
Центр сертификации СИ
Наименование центра ГЦИ СИ Челябинского ЦСМ
Адрес центра 454048, г.Челябинск, ул.Энгельса, 101
Руководитель центра Михайлов Анатолий Иванович
Телефон (8*351*2) 34-12-14
Факс 34-28-03, 34-12-14
Информация о сертификате
Срок действия сертификата 12.09.2017
Номер сертификата 27612
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 748 п. 12 от 12.09.201205 от 12.04.07 п.349
Производитель / Заявитель

ООО НПП "Челябинский инструментальный завод", г.Челябинск

 Россия

454126, ул.Худякова, 12 (454008, Свердловский тракт, 38), Юр. адрес: 456660, Челябинская обл., Красноармейский р-он, с.Миасское, территория ТОО СХП "Родниковское" . тел.(3512) 35-17-83, тел./факс 35-16-53, тел. 68-99-01 www.chiz.ru, E-mail: chiz tool@list

Поверка

Методика поверки / информация о поверке ГОСТ 8.113-85
Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 137399
Найдено поверителей 499
Успешных поверок (СИ пригодно) 128494 (94%)
Неуспешных поверок (СИ непригодно) 8905 (6%)
Актуальность информации 24.05.2024

Поверители

Скачать

22088-07: Описание типа СИ Скачать 157.8 КБ

Описание типа

Назначение

Штангенциркули ШЦ-I, ШЦ-II, ШТЦ-III (далее - штангенциркули) выпускаются трех типов:

- ШЦ-I - двусторонний с глубиномером штангенциркуль предназначен для измерения наружных и внутренних размеров, измерения глубин;

- ШЦ-II - двусторонний штангенциркуль предназначен для измерения наружных и внутренних размеров;

- ШТЦ-III - односторонний штангенциркуль предназначен для измерения наружных и внутренних размеров.

Описание

Принцип действия штангенциркулей - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса расположенного на рамке.

Вспомогательная шкала-нониус позволяет отсчитывать деления основной шкалы кратно ее цене деления. Для закрепления рамки имеется стопорное устройство - винт.

Штангенциркули типа ШЦ-II, ШТ Ц-III оснащены устройством тонкой установки рамки.

Внешний вид штангенциркулей представлен на рисунках 1, 2, 3.

Рисунок 1 - Штангенциркуль ШЦ-I.

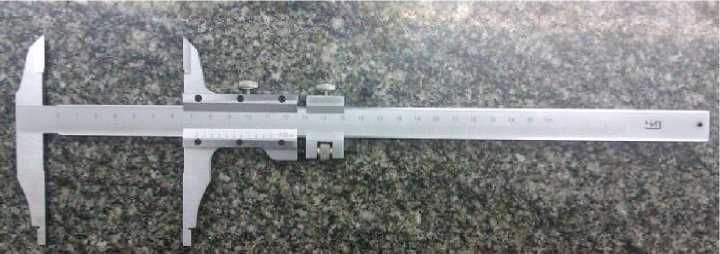

Рисунок 2 - Штангенциркуль ШЦ-II.

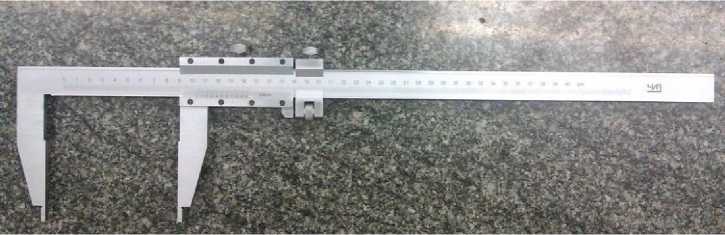

Рисунок 3 - Штангенциркуль ШЦ-III.

Технические характеристики

Диапазоны измерений, пределы допускаемой погрешности штангенциркуля в любой точке диапазона измерений при температуре окружающей среды (20±5) °С соответствуют

значениям, приведенным в таблице 1.

Габаритные размеры и масса штангенциркулей приведены в таблице 2.

Таблица 1

Обозначение

Тип

Диапазон измерения, мм

Значение отсчета по нониусу, мм

Класс точности

Предел допускаемой погрешности, мм

1

2

3

4

5

6

7

1

ШЦ-1-125-0,05

I

0-125

0,05

-

± 0,05

2

ШЦ-1-125-0,1

I

0-125

0,1

1

± 0,05

2

± 0,10

3

ШЦ-1-150-0,05

I

0-150

0,05

-

± 0,05

4

ШЦ-1-150-0,1

I

0-150

0,1

1

± 0,05

2

± 0,10

5

ШЦ-1-200-0,05

I

0-200

0,05

-

± 0,05

6

ШЦ-1-200-0,1

I

0-200

0,1

1

± 0,05

2

± 0,10

7

ШЦ-!-300-0,05

I

0-300

0,05

-

± 0,05

8

ШЦ-1-300-0,1

I

0-300

0,1

1

± 0,05

2

± 0,10

9

ШЦ-П-160-0,05

II

0-160

0,05

-

± 0,05

10

ШЦ-П-160-0,1

II

0-160

0,1

1

± 0,05

2

± 0,10

11

ШЦ-П-200-0,05

II

0-200

0,05

-

± 0,05

12

ШЦ-П-200-0,1

II

0-200

0,1

1

± 0,05

2

± 0,10

13

ШЦ-П-250-0,05

II

0-250

0,05

-

± 0,05

14

ШЦ-П-250-0,1

II

0-250

0,1

1

± 0,05

2

± 0,10

15

ШЦ-П-300-0,05

II

0-300

0,05

-

± 0,05

16

ШЦ-П-300-0,1

II

0-300

0,1

1

± 0,05

2

± 0,10

17

ШЦ-Ш-160-0,05

III

0-160

0,05

-

± 0,05

18

ШЦ-Ш-160-0,1

III

0-160

0,1

1

± 0,05

2

± 0,10

19

ШЦ-Ш-200-0,05

III

0-200

0,05

-

± 0,05

20

ШЦ-Ш-200-0,1

III

0-200

0,1

1

± 0,05

2

± 0,10

21

ШЦ-Ш-250-0,05

III

0-250

0,05

-

± 0,05

22

ШЦ-Ш-250-0,1

III

0-250

0,1

1

± 0,05

2

± 0,10

23

ШЦ-Ш-300-0,05

III

0-300

0,05

-

± 0,05

24

ШЦ-Ш-300-0,1

III

0-300

0,1

1

± 0,05

2

± 0,10

25

ШЦ-Ш-400-0,05

III

0-400

0,05

-

± 0,05

26

ШЦ-Ш-400-0,1

III

0-400

0,1

1

± 0,10

2

± 0,10

27

ШЦ-Ш-500-0,05

III

0-500

0,05

-

± 0,10

28

ШЦ-Ш-500-0,1

III

0-500

0,1

1

± 0,10

1

2

3

4

5

6

7

29

ШЦ-Ш-250-630-0,05

III

250-630

0,05

-

± 0,10

30

ШЦ-Ш-250-630-0,1

III

250-630

0,1

1

± 0,10

31

ШЦ-Ш-250-800-0,05

III

250-800

0,05

-

± 0,10

32

ШЦ-Ш-250-800-0,1

III

250-800

0,1

1

± 0,10

33

ШЦ-Ш-320-1000-0,05

III

320-1000

0,05

-

± 0,10

34

ШЦ-Ш-320-1000-0,1

III

320-1000

0,1

1

± 0,10

Таблица 2

Штангенциркуль

Г абаритные размеры, мм, не более

Масса, кг, не более

1

ШЦ-!-125-0,05

205x75x8

0,2

2

ШЦ-!-125-0,1

3

ШЦЛ-150-0,05

230x75x8

0,3

4

ШЦ-!-150-0,1

5

ШЦЛ-200-0,05

350x85x8

0,4

6

ШЦ-!-200-0,1

7

ШЦЛ-300-0,05

415х110х8

0,5

8

ШЦЛ-300-0,1

9

ШЦ-П-160-0,05

280х110х8

0,3

10

ШЦ-И-160-0,1

11

ШЦ-П-200-0,05

320х110х8

0,4

12

ШЦ-И-200-0,1

13

ШЦ-П-250-0,05

370х115х8

0,5

14

ШЦ-И-250-0,1

15

ШЦ-П-300-0,05

415х120х8

0,5

16

ШЦ-И-300-0,1

17

ШЦ-Ш-160-0,05

270x80x8

0,3

18

ШЦ-Ш-160-0,1

19

ШЦ-Ш-200-0,05

310x80x8

0,3

20

ШЦ-Ш-200-0,1

21

ШЦ-Ш-250-0,05

360х100х8

0,4

22

ШЦ-Ш-250-0,1

23

ШЦ-Ш-300-0,05

410х100х8

0,4

24

ШЦ-Ш-300-0,1

25

ШЦ-Ш-400-0,05

555x140x12

1,0

26

ШЦ-Ш-400-0,1

27

ШЦ-Ш-500-0,05

640x130x10

1,1

28

ШЦ-Ш-500-0,1

29

ШЦ-Ш-250-630-0,05

800x135x10

1,3

30

ШЦ-Ш-250-630-0,1

31

ШЦ-Ш-250-800-0,05

1060x200x15

1,5

32

ШЦ-Ш-250-800-0,1

33

ШЦ-Ш-320-1000-0,05

1260x200x15

1,7

34

ШЦ-Ш-320-1000-0,1

Цена деления: 0,05 или 0,1 мм.

Рабочие условия эксплуатации:

Рабочий диапазон температур окружающей среды от 10 °С до 40 °С;

Относительная влажность воздуха не более 80 % при температуре 25 °С;

Средний срок службы - не менее 3 лет.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, а также на штангу штангенциркуля методом тампопечати.

Комплектность

Наименование

Количество

Примечание

Штангенциркуль

1 шт.

По заказу

Футляр

1 шт.

Паспорт

1 экз.

Поверка

проводится согласно ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки».

Основные средства поверки - меры длины концевые плоскопараллельные 4 разряд, класс точности 3.

Сведения о методах измерений

содержатся в паспорте средства измерения.

Нормативные документы

ГОСТ 166-89 «Штангенциркули. Технические условия»;

ГОСТ 8.113-85 «ГСИ. Штангенциркули. Методика поверки»;

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10"6 ^ 50 м и длин волн в диапазоне 0,2 ^ 50 мкм».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
