Преобразователи напряжение-ток Я9-44

Назначение

Преобразователи напряжение-ток Я9-44 (далее - преобразователи) предназначены для измерений высокоточного преобразования напряжения постоянного и переменного тока синусоидальной формы в соответствующую силу тока с коэффициентом преобразования 1 В/1 А.

Описание

Конструктивно преобразователь выполнен в моноблочном корпусе и состоит из сетевого фильтра, платы усилителя тока, конденсаторов, силового трансформатора и блока электронного. В основу конструкции положен функционально-узловой метод компоновки с применением печатного и объёмного электромонтажа.

В основу построения схемы преобразователей положена стандартная конфигурация преобразователя напряжения в силу тока. Преобразование осуществляется усилителем напряжение-ток, в цепь отрицательной обратной связи которого включается нагрузка калибратора R». По основному свойству операционных усилителей напряжение на его входах равны, следовательно, напряжение на токозадающем резисторе R;J (датчик тока) равно входному напряжению UBX, а ток через него равен (UBX/100) / Ra (учитывается, что входное напряжение делится в сто раз). Так как используется усилитель, входная цепь которого не потребляет ток, то через сопротивление нагрузки R„ протекает тот же ток, что и через Rд. При этом диапазону входных напряжений от 0,1 мВ до 30 В соответствует выходной ток от 0,1 мА до 30 А.

Принцип действия преобразователей основан на преобразовании напряжения в силу тока. На вход преобразователя подается напряжение постоянного или переменного тока в вольтах, а на выход воспроизводится сила переменного тока в амперах. Преобразователь осуществляет работу с любым источником напряжения, но прямым применением является расширение диапазона воспроизводимых токов с 2 до 30 А универсальным калибратором Н4-7.

По условиям эксплуатации преобразователи соответствуют требованиям группы 1.1 исполнения УХЛ по ГОСТ В 20.39.304-76 в диапазоне рабочих температур окружающего воздуха от 5 до 40 °C, относительной влажности воздуха 80 % при температуре до 30 °C за исключением требований по влагоустойчивости. По прочности к механическим воздействиям преобразователи соответствуют требованиям группы 1.6 по ГОСТ В 20.39.304-76 с амплитудой воздействия синусоидальных вибраций 2 g в диапазоне частот от 5 до 200 Гц.

Внешний вид преобразователя, места пломбировки и нанесения знака об утверждении типа приведены на рисунках 1,2.

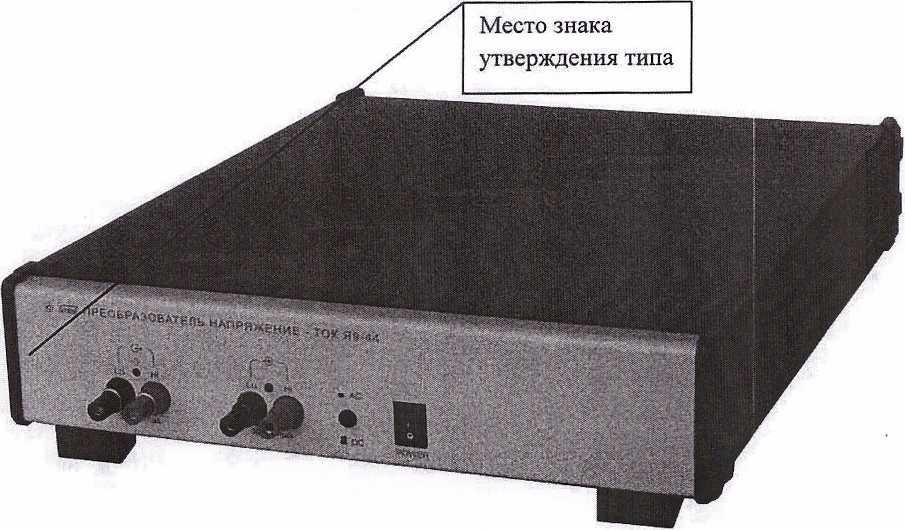

Рисунок 1

Рисунок 2

Технические характеристики

Коэффициент преобразования в силу тока (крутизна)                    1В/1 А.

Диапазон входных напряжений, В                               от 0,1 до 30.

Диапазон выходных токов, А                                  от 0, Г10‘3 до 30.

Частотный диапазон преобразования напряжение-ток, Гц         от 0,1 до 1 О’ 10'3.

Пределы допускаемой основной абсолютной погрешности преобразования напряжения постоянного тока в силу постоянного тока, мА

- до 20 А                                              ± (0,025 % от 1н + 1 мА),

где 1н - нормируемое значение силы тока;

- более 20 А                                                          ± 0,05 %.

Пределы допускаемой основной абсолютной погрешности преобразования напряжения переменного тока синусоидальной формы в силу переменного синусоидального тока:

- в диапазоне частот от 0,1 Гц до 1 кГц (до 20 А)          ± (0,05 % от 1н + 1 мА);

- в диапазоне частот от 1,1 кГц до 5 кГц (до 20 А) ± (0,05 % от 1н + 1 MA) f; где f- значение частоты;

- в диапазоне частот от 30 Гц до 5 кГц (более 20А)                    ±0,3% от 1н.

В диапазоне частот от 5,1 до 10 кГц пределы допускаемой основной погрешности не нормируются. Преобразователи работают как источник тока.

Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10°С не превышает половины пределов допускаемой основной погрешности.

Напряжение на нагрузке, В, не менее

Входное сопротивление, кОм                                        10 ± 2 %.

Потребляемая мощность, ВА, не более

Масса, кг, не более

Габаритные размеры (длина х высота х ширина), мм, не более 360 х 80 х 480.

Средняя наработка на отказ, ч, не менее                                    10000.

Нормальные условия эксплуатации:

- температура окружающей среды, °C                                 23 ± 5;

- относительная влажность воздуха при температуре до 30 °C, %           до 80;

- атмосферное давление, кПа (мм рт. ст.)            от 84 до 106 (от 630 до 795).

Рабочие условия эксплуатации:

- температура окружающей среды, °C                               от 5 до 40;

- относительная влажность воздуха при температуре до 30 °C, %           до 80;

- атмосферное давление, кПа (мм рт. ст.)             от 84 до 106 (от 630 до 795).

Знак утверждения типа

Знак утверждения типа наносят на переднюю панель преобразователя методом офсетной печати и на титульные листы руководства по эксплуатации и формуляра - типографским способом.

Комплектность

В комплект поставки входят:

- преобразователь напряжение-ток Я9-44 - 1 шт,

- комплект ЗИП - 1шт,

- комплект эксплуатационной документации - 1комп.

Поверка

осуществляется по разделу 4.3 «Методика поверки» КМСИ.411182.009 РЭ, «Преобразователь напряжение-ток Я9-44. Руководство по эксплуатации» Часть 1, согласованного начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в декабре 2001 года.

Основные средства поверки:

- мультиметр В7-64/1 (Per. № 16688-97). Диапазоны измерений : U - от 0,02 до 1000 В; I - от 2 мА до 2 A; R - от 10 Ом до 1 ГОм; U~ - от 0,02 до 700 В (10 кГц); пределы допускаемой погрешности ±(0,004-1,5) %;

- калибратор универсальный Н4-7 (Per. № 22125-01). Выходное напряжение^ В ±5 мкВ, ±(20 В ±0,005 %), ±(30 В ±0,005 %), выходное напряжение 20 В с частотой 1 и 10 кГц; 30 В с частотой 5 кГц, коэффициент гармоник менее 0,02 %;

- вольтметр В2-41 (Per. № 14954-95) Диапазон измерений напряжений от 1 мкВ до 300 мВ; пределы допускаемой абсолютной погрешности измерений напряжения ± 3 мкВ;

- мера сопротивления МС-01 (Per. № 28130-04) Сопротивление 0,01 Ом;

- измеритель нелинейных искажений СК6-13 (Per. № 8256-81) Измеряемые коэффициенты гармоник от 0,05 до 0,25 %.

Сведения о методах измерений

КМСИ.411182.009 РЭ «Преобразователь напряжение-ток Я9-44. Руководство по эксплуатации» Часть 1.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ В 20.39.301 - ГОСТ В 20.39.304-76.

ГОСТ В 20.39.308-76.

КМСИ.411182.009 ТУ «Преобразователь напряжение-ток Я9-44. Технические условия»

Рекомендации к применению

Деятельность в области обороны и безопасности государства, в том числе для поверки вольтметров, мультиметров, калибровки и исследований широкой номенклатуры измерительных приборов и устройств.
