Преобразователи измерительные напряжения ДНХ
| Номер в ГРСИ РФ: | 22127-01 |
|---|---|
| Производитель / заявитель: | ФГУП НИИ электромеханики (НИИЭМ), г.Истра |
|
22127-01: Описание типа
2012-22127-01.pdf
|
Скачать | 127 КБ |
Для преобразования напряжения постоянного и переменного токов в цепях, изолированных от питания и выхода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22127-01 |
| Действует | по 24.08.2017 |
| Наименование | Преобразователи измерительные напряжения |
| Модель | ДНХ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ae699ca6-a912-cc4c-06c1-0a8f36d9c84b |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Источник информации | CD 2001г |
| Технические условия на выпуск | 46. ПИГН.411521.022 ТУ |
| Класс СИ | 34.01.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 24.08.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 24.08.2017 |
| Номер сертификата | 11201 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 651 п. 19 от 24.08.201208д от 05.07.07 п.17715 от 13.11.01 п.122 |
Производитель / Заявитель
ФГУП НИИ электромеханики (НИИЭМ), РОССИЯ, г.Истра
Россия
143500, Московская обл., ул.Панфилова, тел. (495) 994-51-88 факс 975-49-17, E-mail: sensor@istra.ru, niiem@istranet.ru
Поверка
| Методика поверки / информация о поверке | МИ 1570-86 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 110 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
22127-01: Описание типа
2012-22127-01.pdf
|
Скачать | 127 КБ |
Описание типа
Назначение
Преобразователи измерительные напряжения ДНХ предназначены для преобразования напряжения постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.
Описание
Преобразователи измерительные напряжения ДНХ (далее - преобразователи) предназначены для работы в составе измерительных и управляющих систем.
Преобразователи имеют три модели:
ДНХ линейно преобразует напряжение в выходной ток, пропорциональный
мгновенному значению входного напряжения («линейный выход»)
ДНХ RMS линейно преобразует напряжение в выходное напряжение, пропор
циональное среднеквадратичному значению входного напряжения
ДНХ 4/20 или 0/20 линейно преобразует напряжение в выходной ток согласно требовани
ям к стандартному интерфейсу «токовая петля 4/20 или 0/20», пропорциональный среднеквадратичному значению входного напряжения
Преобразователи ДНХ состоят из замкнутого магнитопровода с двумя обмотками, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Вне корпуса размещён токозадающий резистор, включенный последовательно с входной обмоткой и определяющий диапазон преобразования напряжений, который выбирается из ряда 50; 100;150; 200; 300; 400; 500; 600 В эффективного значения.
В преобразователях используется компенсационный метод преобразования. Усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле, создаваемое входной обмоткой. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла. Преобразователи ДНХ RMS содержат детекторы истинных среднеквадратичных значений, а ДНХ 4/20 (0/20) включают дополнительно схему формирования сигнала токового интерфейса.
Преобразователи являются функционально и конструктивно законченными устройствами, использующими внешние источники питания. Конструкция предусматривает механическое крепление с помощью хомута, пайкой выводов или двух винтов М3.
Преобразователи используют внешние источники питания постоянного тока.
Устройства являются неремонтируемыми изделиями и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.

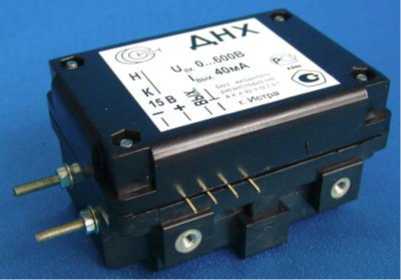

Модель ДНХ без индекса
Модель ДНХ RMS

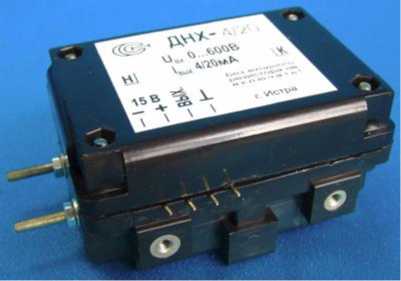

Модель ДНХ 4/20 (0/20)
Рис.1 - Внешний вид преобразователей измерительных напряжения ДНХ
Доступ внутрь корпуса предотвращается пломбированием одной из гаек винта крепления крышки корпуса.
Технические характеристики
Таблица 1. Основные технические характеристики преобразователей измерительных напряжения ДНХ
|
Технические характеристики |
Параметры | ||
|
Модификация преобразователя ДНХ |
ДНХ |
ДНХ RMS |
ДНХ 4/20 (0/20) |
|
Диапазон преобразования напряжения U, В эфф. |
От 0 до 50; 100;150; 200; 300; 400; 500; 600 | ||
|
Полоса частот преобразуемых напряжений, Гц |
0-60 | ||
|
Максимальная частота преобразования по уровню -3 дБ, кГц |
4 | ||
|
Входной ток номинальный IMX, А |
0,01 | ||
|
Сопротивление первичной обмотки, Ом |
20-40 | ||
|
Входное сопротивление, Ом |
U/ Imx | ||
|
Выходной ток при нулевом входном, мА |
± 0,2 |
- |
3,95-4,15 (0-0,1) |
|
Выходной ток при номинальном входном напряжении, мА |
40 |
- |
20 |
|
Выходное напряжение при нулевом входном , мВ |
- |
7 |
- |
|
Выходное напряжение при номинальном входном напряжении, В |
- |
1 |
- |
|
Сопротивление нагрузки, Ом Максимальное Минимальное |
240 50 |
3000 |
1250*; 500** - |
|
Пределы допускаемой основной приведенной погрешности, % |
± 1 |
± 2 | |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на 10° С, % группа А группа В группа С |
± 0,4 ± 0,6 ± 1 |
± 0,4 ± 0,6 ±1 | |
|
Время установления выходного сигнала, с |
0,001 |
0,1 | |
|
Время установления рабочего режима, мин. |
1 | ||
|
Время непрерывной работы не менее, ч |
неограниченно | ||
|
Время перегрузки по входу 120 % номинального, с |
1 | ||
|
Напряжение питания, В |
± ( от 14,5 до 15,5) | ||
|
Ток потребления по цепи питания не более, мА |
50 |
70 | |
|
Габаритные размеры (толщина х ширина х высота), мм |
39х53х74 | ||
|
Масса не более, г |
100 | ||
|
Электрическая прочность изоляции токовой шины (50 Гц/1 мин), В |
4000 | ||
|
Сопротивление изоляции в рабочих условиях не менее, МОм |
5 | ||
Примечание: * - нагрузка включена на землю, ** нагрузка включена на шину «-15 В»
Рабочие условия применения
Температура, о С
группа А От 0 до +70
группа В от минус 20 до + 70
группа С от минус 40 до + 50
Относительная влажность, % до 90 при температуре 25 о С;
Знак утверждения типа
Знак утверждения типа наносится электрохимическим способом на табличку, размещаемую на лицевой поверхности преобразователя и типографским способом на первую страницу руководства по эксплуатации.
Комплектность
В комплект поставки входят: преобразователь ДНХ, токозадающий резистор, руководство по эксплуатации и паспорт.
Поверка
осуществляется по МИ 1570-86 "Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки".
Основные средства поверки: источник напряжения ИСН (источник постоянного и переменного напряжения до 1000В), амперметр переменного тока Д 5014 (0 -5 А, кл. 02), вольтметр универсальный цифровой В7-78/1 (напряжение постоянного тока от 0 до ± 1000 В, погрешность ± (10-5xU+10 е. м. р.), сила постоянного тока от 0,0 до ± 100 мА, погрешность ± (10-4x1 + 20 е. м. р.).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 46. ПИГН.411522.022РЭ.
Нормативные документы
1 ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия ".
2 Преобразователи измерительные напряжения ДНХ. Технические условия 46. ПИГН.411522.022ТУ.
Рекомендации к применению
Применяются вне сферы государственного регулирования обеспечения единства измерений.
