Преобразователи измерительные Е855А, Е855В, Е855С, Е854А, Е854В, Е854С

Назначение

Преобразователи измерительные Е855А, Е855В, Е855С, Е854А, Е854В, Е854С предназначены для измерений напряжения и силы переменного тока частотой 50 Гц и линейного преобразование измеренного значения в выходной унифицированный сигнал постоянного тока.

Описание

Преобразователи измерительные Е855А, Е855В, Е855С, Е854А, Е854В, Е854С применяются в составе автоматизированной системы управления на промышленном объекте.

Преобразователи измерительные Е855А, Е855В, Е855С, Е854А, Е854В, Е854С выполнены как щитовые приборы и могут устанавливаться в шкафах, закрытых распределительных щитах, комплектных распределительных устройствах на рейку монтажную ТН-35-7,5 ГОСТ Р МЭК 60715-2003 или непосредственно на панель.

Преобразователи изготовляют следующих модификаций:

- Е855А - для измерения напряжения переменного тока (от 0 до 125/ от 0 до 250/ от 0 до 400/ от 0 до 500/ от 75 до 125/ от 150 до 250) В; выходной ток от 0 до 5 мА;

- Е855В - для измерения напряжения переменного тока (от 0 до 125/ от 0 до 250/ от 0 до 400/ от 0 до 500) В; выходной ток от 4 до 20 мА;

- Е855С - для измерения напряжения переменного тока (от 0 до 125/ от 0 до 250/ от 0 до 400/ от 0 до 500) В; выходной ток от 0 до 20 мА;

- Е854А - для измерения силы переменного тока (от 0 до 0,5/ от 0 до 1,0/ от 0 до 2,5/ от 0 до 5,0) А; выходной ток от 0 до 5 мА;

- Е854В - для измерения силы переменного тока (от 0 до 0,5/ от 0 до 1,0/ от 0 до 2,5/ от 0 до 5,0) А; выходной ток от 4 до 20 мА;

- Е854С - для измерения силы переменного тока (от 0 до 0,5/ от 0 до 1,0/ от 0 до 2,5/ от 0 до 5,0) А; выходной ток от 0 до 20 мА.

По способу преобразования преобразователи относятся к преобразователям среднеквадратического значения, в которых операции умножения и деления выполняются одновременно за счет введения экспоненциально-логарифмической обратной связи. Входная и выходная цепи гальванически развязаны.

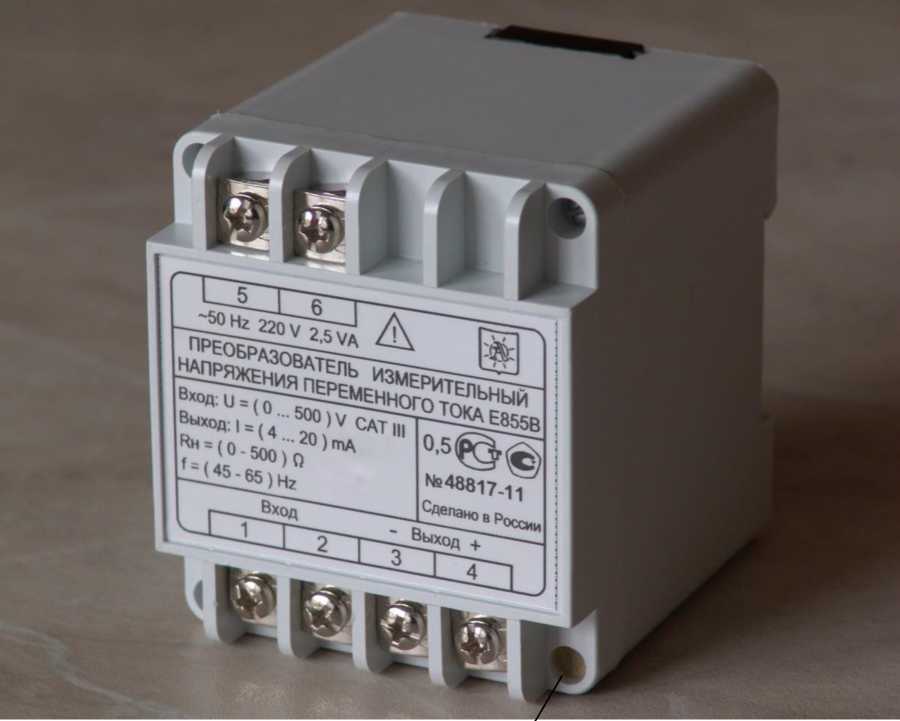

Фотография общего вида преобразователя с указанием места пломбировки приведена на рисунке 1.

Место пломбировки

Рисунок 1 - Фотография общего вида

Технические характеристики

Основные метрологические характеристики преобразователей приведены в таблице 1.

Таблица 1

Пределы допускаемых значений основной приведенной погрешности ± 0,5 % нормирующего значения.

За нормирующее значение принимается:

- конечное значение диапазона изменения выходного тока для преобразователей с нулевым начальным значением диапазона измерений;

- конечное значение диапазона измерения входного сигнала для преобразователей, у которых нулевое значение входного сигнала находится вне диапазона измерений.

Пределы допускаемых значений дополнительных погрешностей, вызванных воздействием влияющих величин, приведены в таблице 2.

Таблица 2

Амплитуда пульсаций выходного сигнала, %, не более

Время установления выходного сигнала, с, не более

Напряжение питающей сети, В..........................................от 187 до 242

Частота питающей сети, Гц...............................................от 48 до 52

Мощность, потребляемая от цепи питания, В-А, не более Е854А, Е855А

Е854В, Е854С, Е855В, Е855С

Мощность, потребляемая от измерительной цепи, В-А, не более Е854А, Е854В, Е854С

Е855А, Е855В, Е855С

с конечным значением диапазона измерений 125 В.... 0,2

с конечным значением диапазона измерений 250 В.. 0,4

с конечным значением диапазона измерений 400 В.. 0,5

с конечным значением диапазона измерений 500 В.. 0,7

Габаритные размеры, мм ......................... 70х80х77

Масса, кг, не более

Средний срок службы, лет

Средняя наработка до отказа, ч

Рабочие условия применения:

диапазон рабочих температур...................... от минус 30 до плюс 50 °С

относительная влажность воздуха................. 95 % при 35 °С

атмосферное давление ........... от 84 до 106,7 кПа

Степень защиты оболочки IP20 по ГОСТ 14254-96

Требования безопасности по ГОСТ Р 52319-2005. Категория измерений III. Степень загрязнения 2

Требования к электромагнитной совместимости по нормам для оборудования класса А в соответствии с ГОСТ Р 51522-99

Знак утверждения типа

Знак утверждения типа наносится типографским способом на крышке преобразователя и в левом верхнем углу паспорта преобразователя.

Комплектность

В комплект поставки входят: преобразователь (1 шт.), паспорт (1 экз.), руководство по эксплуатации 49501860.3.0005РЭ, методика поверки 49501860.3.0005МП, упаковка индивидуальная (1 шт.), фиксатор (1 шт.).

Сведения о методах измерений

Метод измерений приведён в п.2.3 документа 49501860.3.0005РЭ «Преобразователи измерительные Е855А, Е855В, Е855С, Е854А, Е854В, Е854С. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.009-84. Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений;

ТУ 4227-005-49501860-00. Преобразователи измерительные Е855А, Е855В, Е855С, Е854А, Е854В, Е854С. Технические условия.
