Излучатели ОИ АЧТ 50/1500
| Номер в ГРСИ РФ: | 22249-15 |
|---|---|
| Производитель / заявитель: | ЗАО "НПЛ "Метропир", г.С.-Петербург |
Излучатели ОИ АЧТ 50/1500 (далее - излучатели) предназначены для воспроизведения радиационной температуры в диапазоне от минус 40 до 1500 °С.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22249-15 |
| Действует | по 27.12.2029 |
| Наименование | Излучатели |
| Модель | ОИ АЧТ 50/1500 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 66cb5088-f862-47e8-8973-0613b18bb070 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-производственная лаборатория «МЕТРОПИР» (ООО «НПЛ «МЕТРОПИР»), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1371
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1354 (99%) |
| Неуспешных поверок (СИ непригодно) | 17 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
22249-15: Описание типа
2024-22249-15.pdf
|
Скачать | 516.5 КБ | |
|
22249-15: Методика поверки
2022-mp22249-15.pdf
|
Скачать | 154.8 КБ |
Описание типа
Назначение
Излучатели ОИ АЧТ 50/1500 (далее - излучатели) предназначены для воспроизведения радиационной температуры в диапазоне от минус 40 до 1500 ОС.
Описание
Принцип действия излучателей основан на законах Стефана - Больцмана и Планка, связывающих температуру черного тела и яркость его излучения. Излучатели ОИ АЧТ 50/1500 выпускаются в 6 модификациях: ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М»,
ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра +», ОИ АЧТ «Гелиос».
Значение температуры полости устанавливается при помощи регулятора, имеющего независимый индикатор. Информация о текущей температуре поступает от встроенного в полость контактного датчика температуры. Для нагрева излучающей полости используется электронагреватель. Для охлаждения - элементы Пельтье (модификация ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М»). Модификации излучателя различаются диапазонами воспроизводимой температуры, погрешностью воспроизведения (исполнение 1Р - излучатели, соответствующие по метрологическим характеристикам требованиям, предъявляемым к рабочим эталонам 1-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009, 2Р - излучатели, соответствующие по метрологическим характеристикам требованиям, предъявляемым к рабочим эталонам 2-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009), габаритными размерами, массой. Кроме того, возможны следующие исполнения корпуса излучателей МБ - моноблок, для всех модификаций кроме ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М» и раздельное исполнение (РИ). Общий вид излучателей приведен на рисунке 1.
1 2
3 4 5

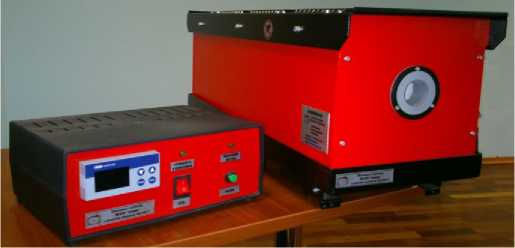

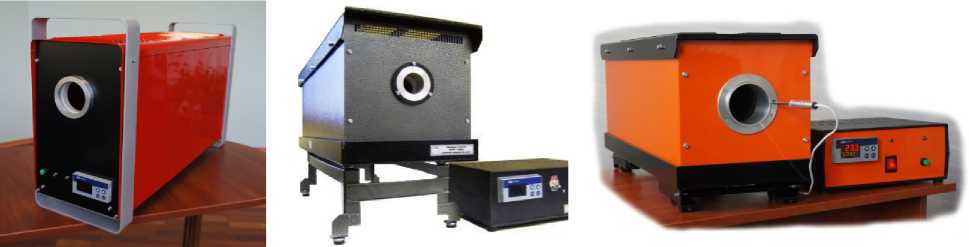

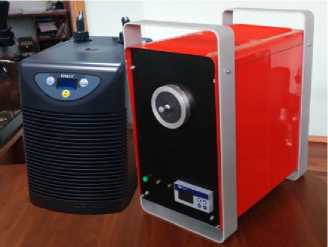

Рисунок 1 - Общий вид излучателей АЧТ 50/1500
1 - ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М» исполнение РИ; 2 - ОИ АЧТ «Г елиос» исполнение РИ; 3 - ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра +», ОИ АЧТ «Гелиос» исполнение МБ; 4 - ОИ АЧТ «Электра», ОИ АЧТ «Электра +» исполнение РИ; 5 - ОИ АЧТ «Медея» исполнение РИ
Программное обеспечение
Излучатели функционируют под управлением регуляторов-измерителей dTron 308 (номер в Государственном реестре средств измерений Российской Федерации 54173-13) имеющих встроенное специальное программное обеспечение, которое является неотъемлемой частью прибора. Программное обеспечение позволяет осуществлять функции сбора, передачи, обработки, хранения калибровочных характеристик и представления измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное наименование ПО |
Metropir |
|
Номер версии (идентификационный номер) ПО, не ниже |
192.03.01 |
|
Цифровой идентификатор ПО* |
нет |
|
Другие идентификационные данные (если имеются) |
нет |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2 и 3.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Модификация ОИ АЧТ 50/1500 | |
|
«Деметра» |
«Деметра-М» | |
|
1 |
2 |
3 |
|
Диапазон воспроизводимой температуры,°С |
от минус 30 до 80 |
от минус 40 до 110 |
|
Доверительные границы погрешности при доверительной вероятности 0,95 для излучателей исполнения 1Р, °С, не более: -для диапазона воспроизводимых температур ниже 0 °С -для диапазона воспроизводимых температур выше 0 °С |
±0,6 ±(0,6+0,0023 4вос) | |
|
Доверительные границы погрешности при доверительной вероятности 0,95 для излучателей исполнения 2Р, °С, не более: - для диапазона воспроизводимых температур ниже 0 °С - для диапазона воспроизводимых температур выше 0 °С |
±1,0 ±а,0+0,004б4вос) | |
|
Нестабильность поддержания температуры излучателя, °С, не более |
±0,2 | |
|
Дрейф температуры излучателя за 15 минут, °С, не более |
±0,2 | |
|
Время выхода на режим на нижнем пределе измерения, мин. |
30 |
45 |
|
Параметры излучающей полости, мм, не менее - диаметр - глубина |
70 215 |
70 215 |
|
Напряжение питания |
220±22 В | |
|
Частота сети питания |
50±0,5 Гц | |
|
Габаритные размеры излучателей для РИ, мм, не более: тепловой излучатель: -длина -ширина -высота охладитель воды: -длина -ширина -высота |
4( 25 4 420 248 365 |
)0 54 8 448 330 440 |
|
Масса составляющих блоков излучателей для РИ, кг, не более: тепловой излучатель охладитель воды |
18 15 |
18 18 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон влажности окружающего воздуха, % |
от 15 до 25 от 20 до 80 | |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Условия транспортирования и хранения излучателя с охладителем: - диапазон температуры окружающей среды, °С -диапазон влажности окружающего воздуха при температуре 35 °С, % |
от минус 30 до 50 от 20 до 80 | |
|
Время наработки до метрологического отказа, ч, не менее |
10000 | |
|
Средний срок службы, лет |
5 | |
Таблица 3 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Модификация ОИ АЧТ 50/1500 | |||
|
«Медея» |
«Электра» |
«Электра+» |
«Г елиос» | |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон воспроизводимой температуры,°С |
от 50 до500 |
от 100 до 1100 |
от 300 до 1250 |
от 800 до 1500 |
|
Доверительные границы погрешности при доверительной вероятности 0,95 для излучателей исполнения 1Р, °С, не более: |
±(0,6+0,0023 4вос) | |||
|
Доверительные границы погрешности при доверительной вероятности 0,95 для излучателей исполнения 2Р, °С, не более: |
±(1,0+0,004б4вос) | |||
|
Нестабильность поддержания температуры излучателя, °С, не более |
±0,2 | |||
|
Дрейф температуры излучателя за 15 минут, °С, не более |
±0,2 | |||
|
Время выхода на режим на нижнем пределе измерения, мин |
30 |
50 |
50 |
100 |
|
Напряжение питания, В |
220±22 | |||
|
Частота сети питания, Гц |
50±0,5 | |||
|
Параметры излучающей полости, мм, не менее: - диаметр - глубина |
70 4б5 |
50 520 |
50 520 |
32 390 |
|
Габаритные размеры излучателей для МБ, мм, не более: -длина -ширина -высота |
800 254 488 | |||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
Габаритные размеры составляющих блоков излучателей для РИ, мм, не более: тепловой излучатель: -длина -ширина -высота блок управления: -длина -ширина -высота согласующее устройство: -длина -ширина -высота |
700 240 300 220 290 130 |
890 250 300 220 290 130 |
890 250 300 220 290 130 |
770 255 300 220 290 130 230 230 230 |
|
Масса, кг, не более |
23 |
21 |
21 |
44 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон влажности окружающего воздуха, % |
от 15 до 25 от 20 до 80 | |||
|
Условия транспортирования и хранения излучателя: - диапазон температуры окружающей среды, °С - диапазон влажности окружающего воздуха при температуре 35 °С, % |
от минус 30 до 50 от 20 до 80 | |||
|
Время наработки до метрологического отказа, ч, не менее |
10000 | |||
|
Средний срок службы, лет |
5 | |||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом и на излучатель в виде наклейки.
Комплектность
Для моноблочного исполнения (модификации ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра+», ОИ АЧТ «Гелиос»):
|
Излучатель |
1 шт. |
|
Сетевой кабель |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 2412-0044-2014 |
1 экз. |
|
Сумка укладочная |
1 шт. |
Для раздельного исполнения (модификации ОИ АЧТ «Деметра» и ОИ АЧТ «Деметра-М»):
|
Тепловой излучатель |
1 шт. |
|
Охладитель воды |
1 шт. |
|
Индикатор движения жидкости |
1 шт. |
|
Набор соединительных шлангов |
1 компл |
|
Сетевой кабель |
2 шт. |
Руководство по эксплуатации 1 экз.
Методика поверки МП 2412-0044-2014 1 экз.
Сумка укладочная 2 шт.
Для раздельного исполнения (модификации ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра+»):
Тепловой излучатель 1 шт.
Блок управления 1 шт.
Сетевой кабель 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МП 2412-0044-2014 1 экз.
Сумка укладочная 2 шт.
Для раздельного исполнения (модификация ОИ АЧТ «Гелиос»):
Тепловой излучатель 1 шт.
Блок управления 1 шт.
Согласующее устройство 1 шт.
Сетевой кабель 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МП 2412-0044-2014 1 экз.
Сумка укладочная 3 шт.
Сведения о методах измерений
Методы измерения изложены в руководстве по эксплуатации «Излучатели ОИ АЧТ 50/1500. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ Р 8.566-2012 «ГСИ. Излучатели в виде моделей абсолютно черного тела. Методика поверки и калибровки»;
ТУ 4211-001-31977823-2013 «Излучатель ОИ АЧТ 50/1500. Технические условия».
