Преобразователи термоэлектрические 1075
| Номер в ГРСИ РФ: | 22261-08 |
|---|---|
| Производитель / заявитель: | Фирма "Emerson Process Management GmbH & Co. OHG", Германия |
|
22261-08: Описание типа
2013-22261-08.pdf
|
Скачать | 81.2 КБ |
Для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры, для использования в системах контроля и регулирования температуры в различных отраслях промышленности
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22261-08 |
| Действует | по 26.09.2018 |
| Наименование | Преобразователи термоэлектрические |
| Модель | 1075 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 55391bc9-ffa6-ab76-6920-67fa48010d47 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2008 |
| Страна-производитель | Германия |
| Примечание | 26.09.2013 продлен срок свидетельстваВзамен № 22261-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 26.09.2018 |
| Номер сертификата | 32634 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1116 п. 14 от 26.09.201309д3 от 11.09.08 п.153 |
Производитель / Заявитель
Фирма "Emerson Process Management GmbH & Co. OHG", ГЕРМАНИЯ
Германия
Argellsrieder Feld 3, D-82234 Wessling, Germany, Frankenstrasse 21, D-63791 Karlstein, Germany, 63594 Hasselroth, Industriestrasse 1, Germany. Beisenstrasse 39-41, 45964 Gladbeck, Germany, Тел. +49 2043 4811-0, факс +49 2043 4811-20, www.cft-gmbh.de, E-ma
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.338-2002 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 110 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
22261-08: Описание типа
2013-22261-08.pdf
|
Скачать | 81.2 КБ |
Описание типа
Назначение
Преобразователи термоэлектрические серии 1075 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры.
Описание
Принцип работы термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи изготавливаются следующих моделей: ВМ (код 1075-1), АМ (код 1075-2), АМК (код 1075-3), АКК (код 1075-6), ВК (код 1075-4), АК (код 1075-5). Модели ТП отличаются друг от друга по метрологическим характеристикам и конструктивному исполнению.
Термопреобразователи состоят из одинарной или двойной термопары из неблагородных металлов (с НСХ типа К) или из драгоценных металлов (с НСХ типов R, S, B) с термоэлектродами (код 1099), помещенными в изолирующие керамические стержни с двумя или четырьмя отверстиями, одинарной (внешней) или двойной (внешней и внутренней) защитной трубки (только для моделей АМ, АМК и АКК) с различными видами присоединений к объектам измерений и клеммной головке.
Внешние защитные трубки могут изготавливаться: из жаропрочных сплавов 1.4762, 1.4841 и Kanthal AF(модели ВМ, АМ, АМК) или из керамики C530, C610 и С799(модели ВК, АК, АКК). Внутренние газонепроницаемые трубки изготавливаются из керамики С610 или С799.
Клеммные головки имеют несколько модификаций, отличающихся конструкцией и степенью защиты от проникновения воды и пыли. Все головки выполнены из алюминиевого сплава. В клеммную головку ТП дополнительно может встраиваться двухпроводный измерительный преобразователи с унифицированным электрическим выходным сигналом постоянного тока 4-20 мА, а также с цифровым выходным сигналом для передачи данных по протоколу HART, FOUNDATION Fieldbus или Profibus РА. Также ТП могут работать и с беспроводными измерительными преобразователями.
Крепление ТП на объекте происходит при помощи регулируемой фланцевой заглушки или регулируемого резьбового фитинга.

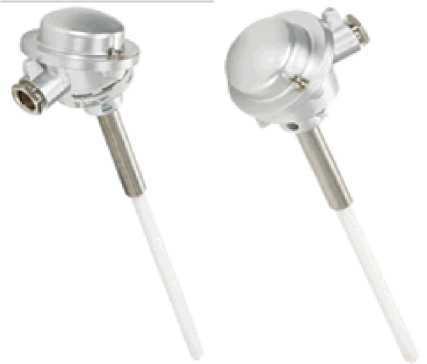

Внешний вид термопреобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей
Технические характеристики
Диапазон измеряемых температур, пределы допускаемых отклонений термоэлектродвижущей силы (ТЭДС) от НСХ термопреобразователей в температурном эквиваленте приведены в таблице 1.
Таблица 1
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
|
К |
1 |
от минус 40 до плюс 375 св. плюс 375 до 1000 |
± 1,5 ± 0,004-t |
|
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 1200 |
± 2,5 ± 0,00751 | |
|
R, S |
1 |
от 0 до 1100 св. плюс 1100 до плюс 1600 |
± 1,0 ± [1+0,003-(t-1000)] |
|
2 |
от 0 до плюс 600 св. плюс 600 до плюс 1600 |
± 1,5 ± 0,00251 | |
|
В |
2 |
от плюс 600 до плюс 1800 |
± 0,00251 |
Сопротивление изоляции (при 500 В), не менее, МОм..............................1000 (при 25 °С)
Длина погружаемой части, мм...............................................................от 250 до 6000
Длина монтажной части, мм..................................................................10; 15; 22; 26
Температура окружающей среды, °С......................................................от минус 51 до 85
Степень защиты от воды и пыли по ГОСТ 14254-96 ..................................IP43, IP54, IP68
Знак утверждения типа
наносится типографским способом на титульный лист технического описания и паспорта.
Комплектность
В комплект поставки входят:
- преобразователь термоэлектрический 1075 (исполнение по заказу) - 1 шт.;
- руководство по эксплуатации 00809-0301-2654 (на русском языке) - 1 экз.;
- паспорт (на русском языке) - 1 экз.
Поверка
Осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки представлены в таблице 2.
Таблица 2
|
Наименование и тип средства поверки |
Основные характеристики |
|
Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП |
Диапазон измерений напряжения постоянного тока от 0 до 200 мВ, от 0 до 1,1 В. Пределы допускаемой основной погрешности измерений напряжения постоянного тока ± (0,005 % ИВ* + 2 мкВ) |
|
Преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО |
Диапазон измерений температуры от 300 °С до 1200 °С. 2-ой разряд |
|
Преобразователь термоэлектрический платинородий-платинородие-вый эталонный типа ПРО |
Диапазон измерения температуры от 600 °С до 1800 °С. 1-го разряда |
|
Термометр сопротивления эталонный типа ЭТС-100 |
Диапазон измеряемых температур от 0,01 до 660,323 °С. 3-ий разряд |
|
*ИВ - значение текущей измеряемой |
величины |
Сведения о методах измерений
приведены в документе 00809-0301-2654 «Преобразователи термоэлектрические серии 1075. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
