Нивелиры 4Н-2КЛ
| Номер в ГРСИ РФ: | 22380-12 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | ПО "Уральский оптико-механический завод" (УОМЗ), г.Екатеринбург |
Для геометрического нивелирования - определения разности высот точек на местности (превышений) с помощью визирного луча, автоматически устанавливающегося горизонтально при топографических съемках, измерениях в прикладной геодезии, в строительстве, сельском хозяйстве и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22380-12 |
| Действует | по 30.05.2027 |
| Наименование | Нивелиры |
| Модель | 4Н-2КЛ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 177d73a9-46ca-758d-e732-5372c0783b24 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 01.06.2012 утвержден вместо 22380-02 |
| Информация о сертификате | |
| Срок действия сертификата | 01.06.2017 |
| Номер сертификата | 46803 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 388 п. 48 от 01.06.201204 от 15.03.07 п.234 |
Производитель / Заявитель
Акционерное общество "Производственное объединение "Уральский оптико-механический завод им. Э.С. Яламова" (АО "ПО "УОМЗ"), г. Екатеринбург; ОАО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург (срок свидетельства: 01.06.2017 г.)
Россия
620100, ул.Восточная, 33-б. Тел.(3432) 24-81-09, факс 24-18-44
Поверка
| Методика поверки / информация о поверке | 4Н-2КЛ-сбО ПС, раздел 11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 736 (90%) |
| Неуспешных поверок (СИ непригодно) | 82 (10 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
22380-12: Описание типа
2017-22380-12.pdf
|
Скачать | 123.4 КБ | |
|
22380-12: Методика поверки
2022-mp22380-12.pdf
|
Скачать | 436.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нивелиры 4Н-2КЛ (далее по тексту - нивелиры) предназначены для измерения превышений между двумя точками методом геометрического нивелирования по вертикальным рейкам.
Описание
Принцип действия нивелира основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с магнитным демпфером. Измерение превышений состоит в суммировании разностей отсчетов по нивелирным рейкам (проекций визирной оси на нивелирную рейку), установленных на каждых двух последовательных точках линии, образующей нивелирный ход.
Основными частями нивелира являются зрительная труба прямого изображения с самоустанавливающимся компенсатором, несъёмная подставка (трегер) с тремя подъёмными винтами и вертикальная осевая система. Круглый установочный уровень служит для установки нивелира с помощью подъемных винтов в рабочее положение. Фокусирование зрительной трубы на рейку проводится вращением кремальеры. Изображение рейки строится на плоской поверхности объектива, на которой нанесено перекрестие сетки нитей. Наведение в горизонтальной плоскости осуществляется не имеющим зажимного устройства наводящим винтом без ограничения угла поворота. Для предварительного наведения нивелира на рейку имеется оптический визир. Нивелир имеет горизонтальный лимб для угловых измерений и дальномерные нити для измерения расстояний. Снятие отсчета по рейкам производится визуально.

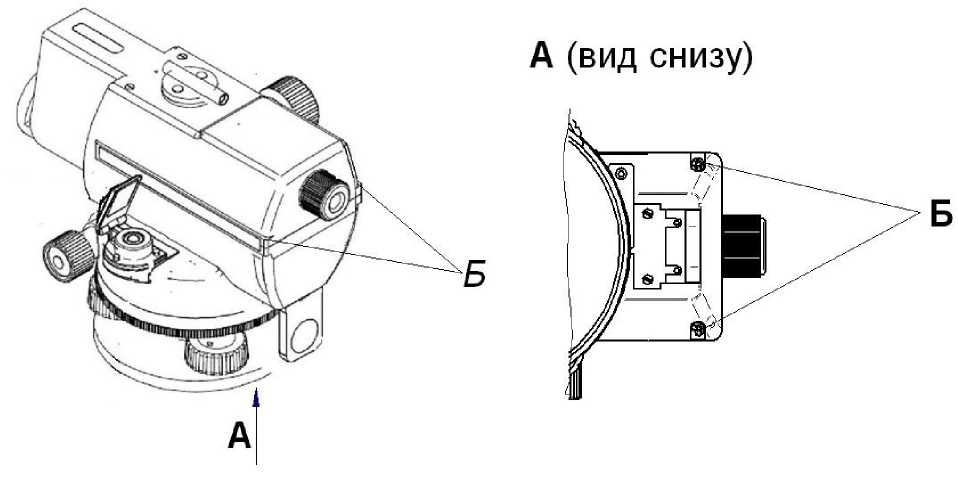

Для предотвращения несанкционированного доступа к внутренним частям нивелиров пломбируют крышку Б (винты) нивелира.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Увеличение зрительной трубы, крат |
30 |
|
Диаметр входного зрачка, мм, не менее |
40 |
|
Угловое поле зрения зрительной трубы, ..°. ′, не менее |
1°30‘ |
|
Коэффициент нитяного дальномера, % |
100±1 |
|
Значение постоянного слагаемого нитяного дальномера, м |
0 |
|
Наименьшее расстояние визирования, м, не менее |
1,5 |
|
Значение угла между визирной осью зрительной трубы и горизонтальной плоскостью (угол i), ...", не более |
10 |
|
Цена деления круглого установочного уровня, .. ‘/2 мм |
5 |
|
Диапазон работы компенсатора, . ‘, не менее |
От - 15 до + 15 |
|
Систематическая погрешность работы компенсатора на 1 ‘ наклона оси нивелира, .", не более |
±0,3 |
|
Допустимая средняя квадратическая погрешность измерения превышения на станции при длине плеч 100 м, мм, не более |
2,0 |
|
Допустимая средняя квадратическая погрешность измерения превышения на 1 км двойного хода, мм не более |
2,0 |
|
Допустимая средняя квадратическая погрешность измерения горизонтального угла, ..°, не более |
0,1 |
|
Масса, кг, не более: -нивелира; -нивелира в футляре |
2,0 3,3 |
|
Габаритные размеры (ДхШхВ), мм, не более |
220х134х180 |
|
Диапазон рабочих температур, °С |
от -40 до + 50 |
|
Срок службы, лет, не менее |
6 |
Знак утверждения типа
наносится печатным способом на титульный лист паспорта в правый верхний угол и наклейкой на корпус нивелира.
Комплектность
Комплектность нивелира указана в таблице 2
Таблица 2
|
Комплект поставки |
Количество, ед. |
|
Нивелир 4Н-2КЛ-сб1 |
1 |
|
Футляр 4Н-2КЛ-сб2 |
1 |
|
Бленда 4Н-2КЛ-2-1 |
1 |
|
Крышка 3Н-2КЛ-2-3 |
1 |
|
Отвертка АП6.890.004-01 |
1 |
|
Отвертка АП6.890.003-04 |
1 |
|
Шпилька Ф27.52.901 |
1 |
|
Шпилька Ф75.29.004 |
1 |
|
Масленка Ф42.91.004 с маслом |
1 |
|
Паспорт 4Н-2КЛ-сб0 ПС |
1 |
|
Дополнительные приспособления, перечень которых определяется договором между потребителем и поставщиком | |
|
Рейка нивелирная 3Н-сб7 |
2 |
|
Паспорт на рейку 3Н-сб7 ПС |
2 |
|
Чехол (для рейки) 3Н-сб9 |
2 |
|
Штатив ШР-140 ТУ4433-067-07539541-2001 |
1 |
|
Комплект поставки |
Количество, ед. |
|
Отвес с пластинкой Ф45.94.004 (в составе штатива) |
1 |
|
Ключ АП8.892.003 (в составе штатива) |
1 |
|
Насадка линзовая 3Н-2КЛ-сб2-1 |
1 |
|
Насадка призменная 3Н-2КЛ-сб2-2 |
1 |
|
Насадка оптический микрометр НОМ-сб0 |
1 |
|
Уровень для рейки 3Н-сб11 |
2 |
Поверка
осуществляется по документу 4Н-2КЛ-сб0 ПС, раздел 11 «Методы и средства поверки», утвержденному ГЦИ СИ ФБУ «УРАЛТЕСТ» в феврале 2012 г.
Основные средства поверки:
- коллиматор универсальный УК1 (Госреестр № 27127-04), предел допускаемой абсолютной погрешности значения углов между визирными осями труб вертикального и горизонтального веера не более ±1", ширина штрихов сеток 2"; цена деления шкалы перекрестия сетки центральной трубы 1 ‘;
- высотный стенд по ГОСТ 10528-90;
- рейки нивелирные по ГОСТ 10528-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
Методика измерений приведена в паспорте 4Н-2КЛ-сб0 ПС «Нивелир 4Н-2КЛ».
Нормативные документы
ГОСТ 10528-90 «Нивелиры. Общие технические условия»;
ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
ТУ 4433-057-07539541-2000 «Нивелиры 4Н-2КЛ. Технические условия»;
Паспорт 4Н-2КЛ-сб0 ПС «Нивелир 4Н-2КЛ».
