Газоанализаторы ФСТ-03
| Номер в ГРСИ РФ: | 22426-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | НП ОДО "Фармэк", Беларусь, г.Минск |
Газоанализаторы ФСТ-03 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли метана и/или пропана и/или массовой концентрации оксида углерода, а также довзрывных концентраций горючих газов и паров горючих жидкостей в воздухе (далее - довзрывных концентраций Ех) и выдачи сигнализации о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22426-26 |
| Действует | с 10.03.2026 по 16.12.2030 |
| Наименование | Газоанализаторы |
| Модель | ФСТ-03 |
| Приказы |
№431 от
10.03.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 0adf7b88-109d-aacc-5735-ef4f2113e4cb |
Производитель / Заявитель
Научно-производственное общество с дополнительной ответственностью "ФАРМЭК", БЕЛАРУСЬ, 220026, г. Минск, ул. Жилуновича, 2В, каб. 13-31 (2 этаж)
Поверка
| Методика поверки / информация о поверке |
МРБ МП.4454-2025 Система обеспечений единства измерений Республики Беларусь. Газоанализаторы ФСТ-03. Методика поверки
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 29.03.2026 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие "Белорусский государственный институт метрологии"
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
22426-26: Описание типа
2026-22426-26.pdf
|
Скачать | 5.3 MБ | |
|
22426-26: Методика поверки
МРБ МП.4454-2025
2026-mp22426-26.pdf
|
Скачать | 4 MБ | |
|
Свидетельство (сертификат)
2026-cr22426-26.pdf
|
Скачать | 419.1 КБ |
Описание типа
Назначение
Газоанализаторы ФСТ-03 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли метана и/или пропана и/или массовой концентрации оксида углерода, а также довзрывных концентраций горючих газов и паров горючих жидкостей в воздухе (далее - довзрывных концентраций Ех) и выдачи сигнализации о превышении установленных пороговых значений.
Область применения - газовая, нефтехимическая и другие отрасли промышленности, энергетика, коммунальное хозяйство, экология.
Описание
Газоанализаторы являются многоканальными стационарными приборами непрерывного действия, состоят из блока питания и сигнализации (далее - БПС) и выносных блоков датчиков (далее — БД). Количество применяемых БД от одного до восьми в любой комбинации.
Принцип действия газоанализаторов основан на регистрации изменения сопротивления термокаталитического сенсора при изменении объемной доли метана, пропана, а также довзрывных концентраций Ех, и регистрации изменения тока
электрохимического сенсора при изменении концентрации оксида углерода. БПС имеет два варианта исполнения:
- питание осуществляется от сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц;
- питание осуществляется от источника постоянного напряжения 24 В.
БД имеют прямоугольную либо цилиндрическую форму с обозначением химической формулы определяемых компонентов: метана - «СН4», пропана - «С3Н8», оксида углерода - «СО», довзрывных концентраций Ех - «Ех».
Довзрывные концентрации Ех измеряются в процентах от нижнего концентрационного предела распространения пламени (далее - НКПР). Метрологические характеристики довзрывных концентраций Ех нормированы для поверочного компонента гексан. НКПР для гексана в соответствии с ГОСТ 31610.20-1-2016 равен 1,0 % (об.).
Газоанализаторы выпускают в исполнении «Газоанализаторы ФСТ-ОЗм».
Газоанализаторы обеспечивают:
- одновременное измерение объемной доли метана (пропана), довзрывной концентрации Ех, массовой концентрации оксида углерода и цифровую индикацию измеренных значений в контролируемых точках;
- возможность одновременного контроля до восьми точек (количество каналов);
К A д-
— возможность установки двух порогов сигнализации по ка:
- световую и звуковую сигнализацию о превышении каждого газа на БПС;
- контроль работоспособности каждого канала;
- защиту сенсора метана (пропана) от газовой перегрузки;-/
- коммутацию внешней электрической цепи для подключения независимых исполнительных устройств;
— возможность обмена информацией о загазованности с внешними устройствами по интерфейсу RS-232 или RS-485.
Газоанализатор функционирует под управлением встроенного программного обеспечения (далее - ПО). ПО идентифицируется при включении газоанализатора на экране БПС.
Дата изготовления газоанализаторов указывается в паспорте в разделе «Свидетельство о приемке» и зашифрована в заводском номере газоанализатора: первые две цифры соответствуют году изготовления, следующие две - месяцу изготовления.

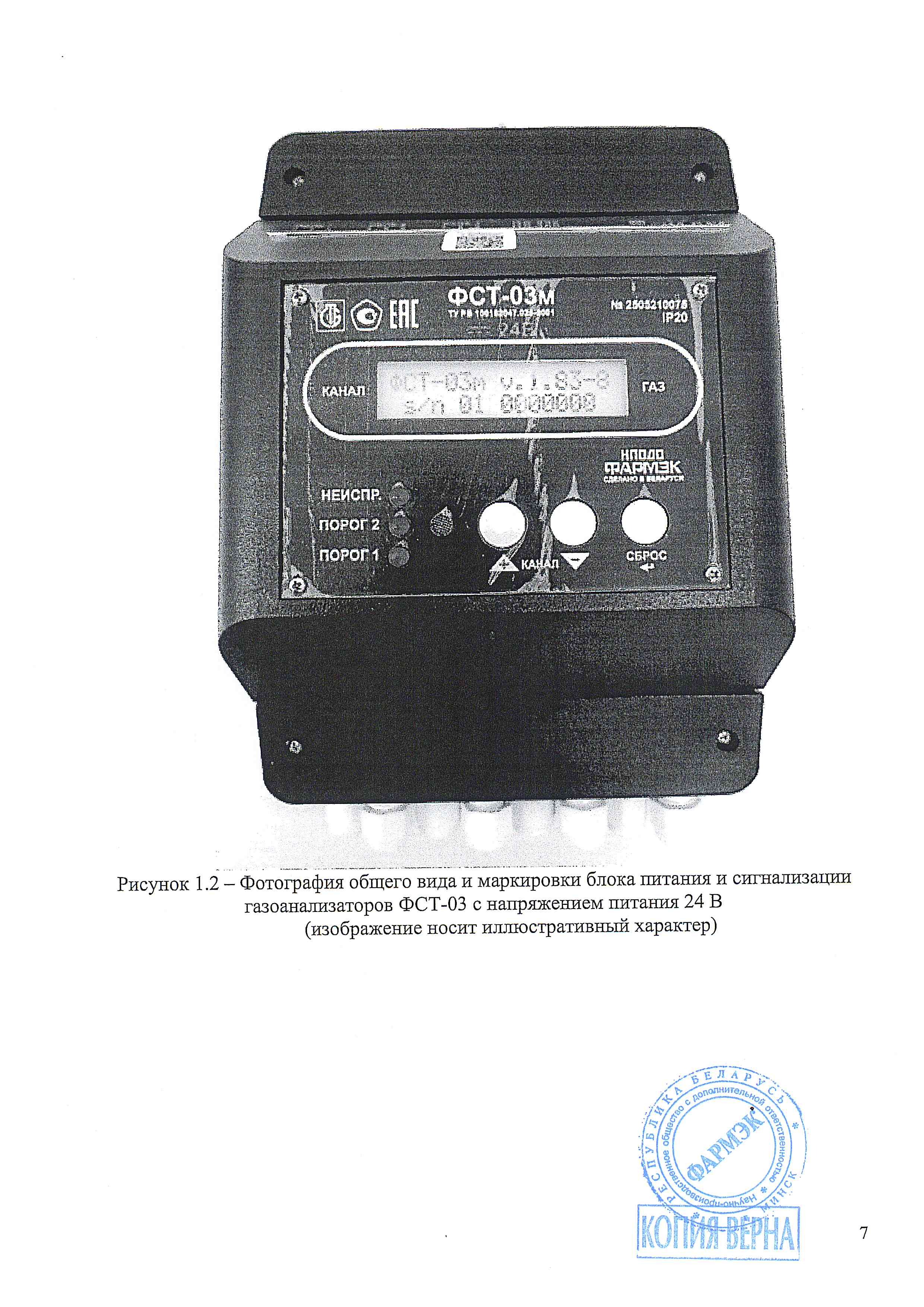

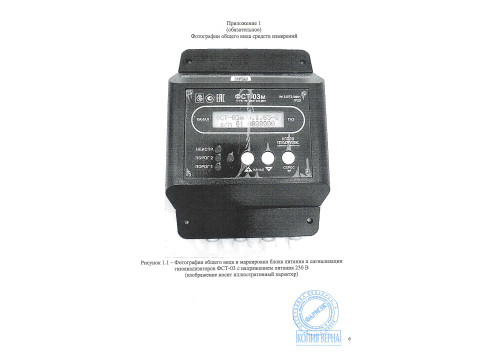

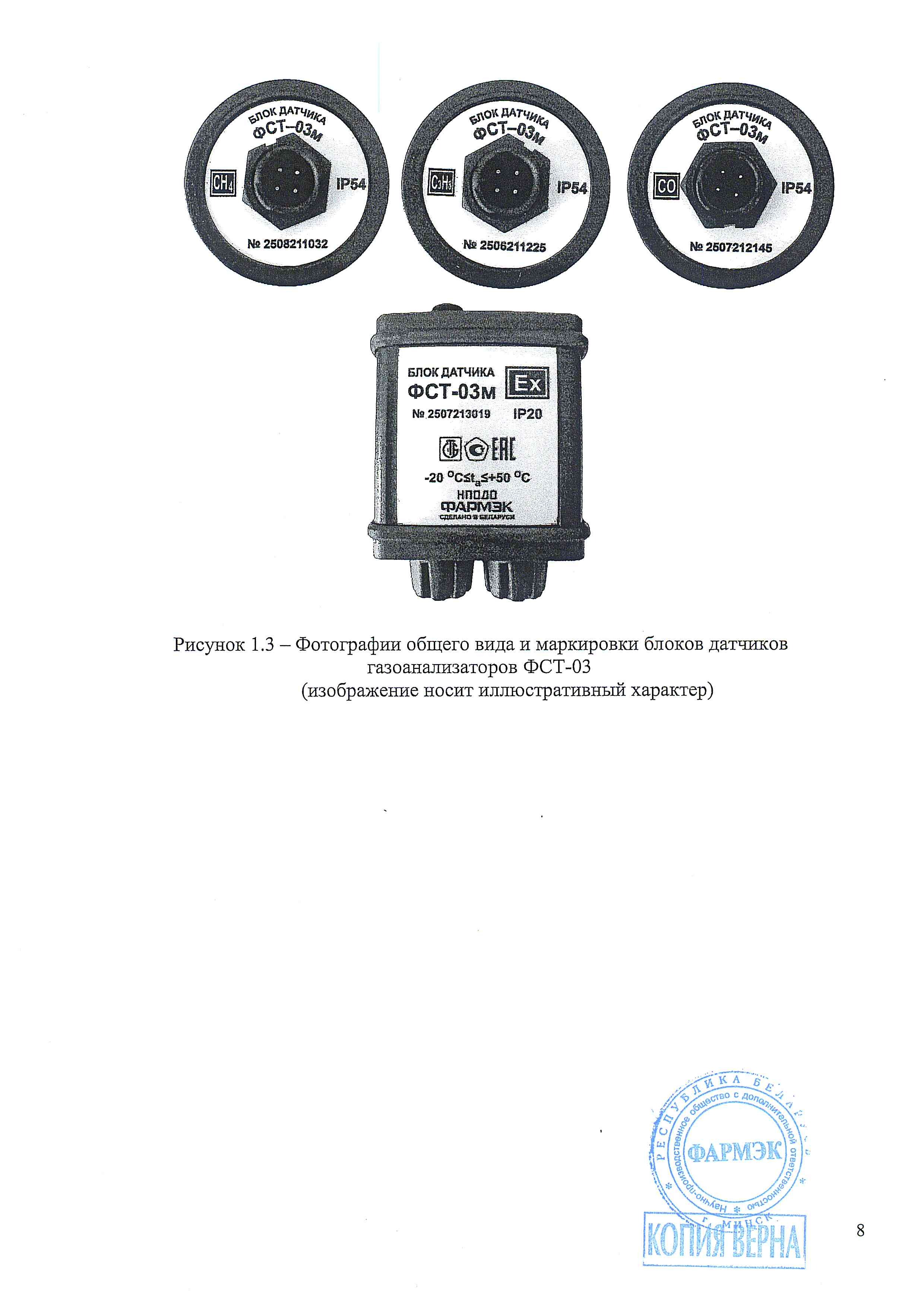

Фотографии общего вида средств измерений представлены в приложении 1.

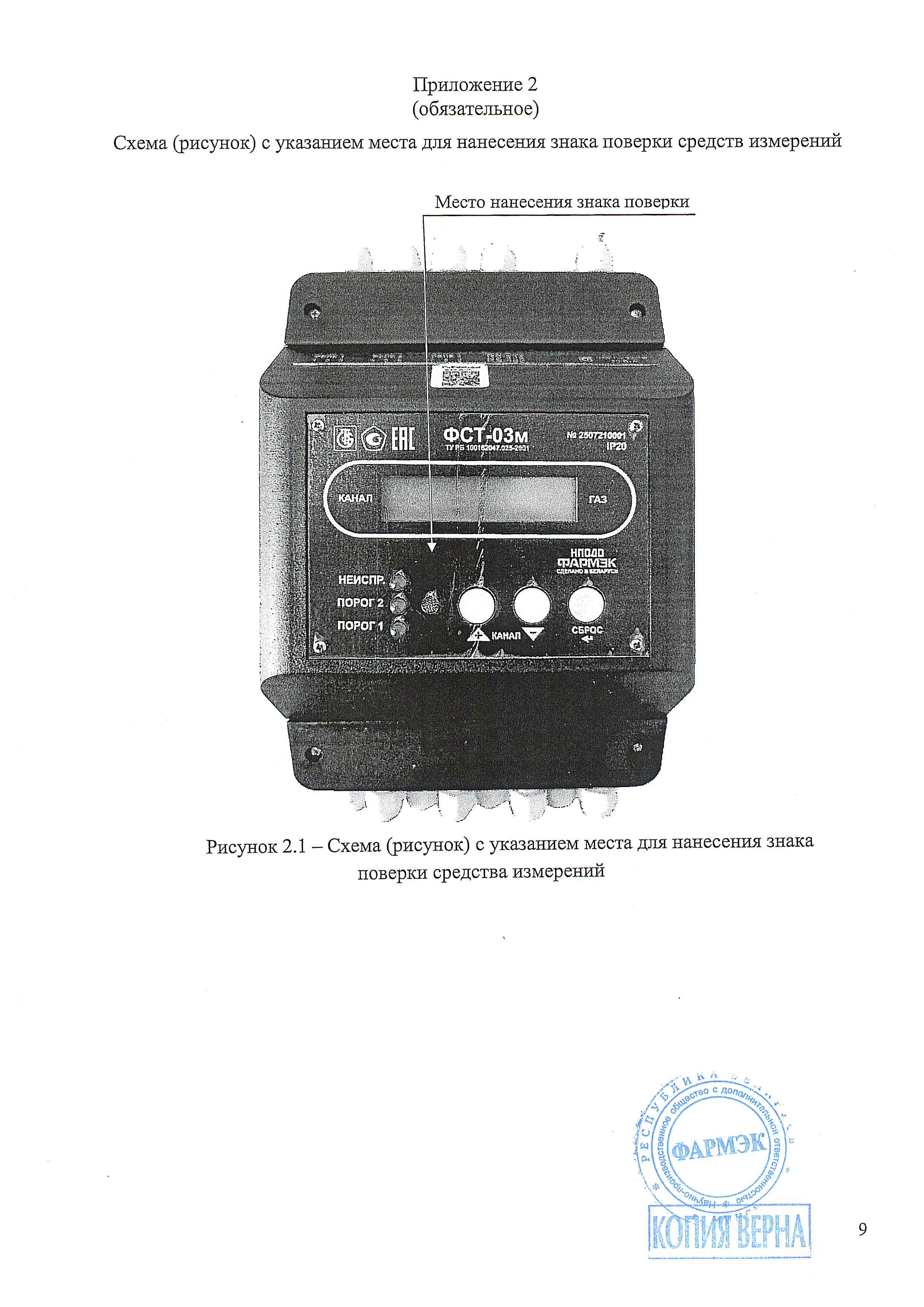

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

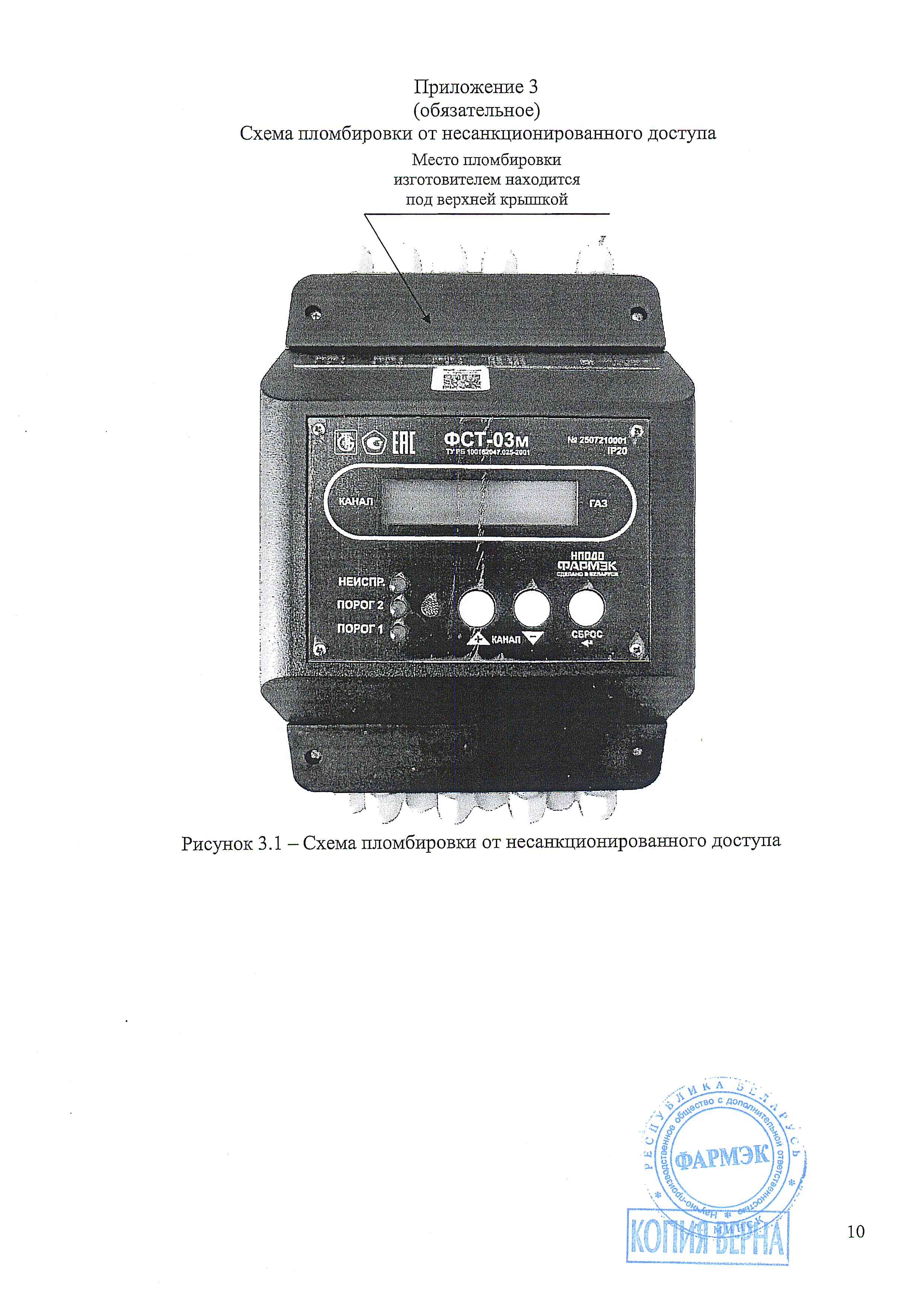

Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений*: - объемной доли метана (СНД, % (об.) - объемной доли пропана (СзНв), % (об.) - массовой концентрации оксида углерода (СО), мг/м3 - довзрывных концентраций Ех, % НКПР |
от 0 до 2,50 от 0 до 1,00 от 10 до 125 от 0 до 50 |
|
Пределы допускаемой основной абсолютной погрешности при измерении: - объемной доли метана (СНД, % (об.) - объемной доли пропана (СзНв), % (об.) - довзрывных концентраций Ех, % НКПР |
±0,22 ±0,08 • ±5 |
|
Пределы допускаемой основной относительной погрешности газоанализатора при измерении массовой концентрации оксида углерода (СО), % |
±25 |
|
*Выбирается в зависимости от блока датчика, входящего в состав газоанализатора ФСТ-03. Количество применяемых блоков датчиков от одного до восьми в любой комбинации. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям представлены в таблице 2.
Таблица 2
|
Наименование |
Значение ___ |
|
1 |
2 |
|
Разрешающая способность цифровой индикации: - объемной доли метана (СНД, пропана (СзН§), % (об.) - довзрывной концентрации Ех, % НКПР - массовой концентрации оксида углерода (СО), мг/м3 («(л. |
^±22^^ о 1 |
Продолжение таблицы 2
|
Наименование |
Значение |
|
1 |
2 |
|
Диапазон цифровой индикации показаний: - объемной доли метана (СНД, % (об.) - объемной доли пропана (СзНв), % (об.) - массовой концентрации оксида углерода (СО), мг/м3 - довзрывной концентрации Ех, % НКПР |
от 0 до 5,50 от 0 до 2,20 от 0 до 250 от 0 до 99,9 |
|
Предел допускаемой вариации показаний |
0,5-ДБ |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C от температуры нормальных условий |
0,5-А |
|
Диапазон напряжения питания от сети переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Диапазон напряжения питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, В-А, не более |
25 |
|
Габаритные размеры, мм, не более: -БПС - БД (прямоугольная форма) - БД (цилиндрическая форма) |
220x160x110 130x60x40 60x55 |
|
Масса, кг, не более: -БПС -БД |
4,0 0,3 |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015: -БПС - БД (прямоугольная форма) - БД (цилиндрическая форма) |
IP20 IP20 IP54 |
|
Нормальные условия: диапазон температуры окружающего воздуха, °C диапазон относительной влажности воздуха, % диапазон атмосферного давления, кПа |
от 15 до 25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности окружающего воздуха при температуре 25 °C, % диапазон атмосферного давления, кПа |
от -20 до +50 98 от 84,0 до 106,7 |
|
Примечание РД — предел допускаемой основной погрешности в зависимости от определяемого компонента. 2)Пороги срабатывания сигнализации могут быть установлены в пределах от 0 % до 100 % от верхнего предела диапазона цифровой индикации газоанализатора. | |
Комплектность
Таблица 3___________________
|
Наименование |
Количество |
|
Газоанализатор ФСТ-03 в составе: | |
|
Блок питания и сигнализации1)2) |
1 |
|
Блок датчика (СНД с вилкой PY07-04T «цилиндр»2) |
от 1 до 83) |
|
Блок датчика (СзНв) с вилкой PY07-04T «цилиндр»2) |
от 1 до 83) |
|
Блок датчика (СО) с вилкой PY07-04T «цилиндр»2) |
от 1 до 83) |
|
Блок датчика (Ех) с розеткой РС4ТВ2) |
от 1 до 83) |
|
Насадка |
1 |
|
Шнур |
1 |
|
Крепежный комплект |
1 |
|
Паспорт2)4) |
1 |
|
Упаковка |
1 |
|
Примечание - Соединительные кабели «БПС - БД» в комплект поставки не входят. ^Напряжение питания 230 В или 24 В в зависимости от заказа. ^Предоставляется в поверку. ^Количество и наименование указывается в заказе и паспорте. Общее количество БД может быть не более 8 шт. 4)Текст методики поверки включен в паспорт (для ознакомительных целей). | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку БПС и БД и на титульный лист паспорта.
Поверка осуществляется по МРБ МП.4454-2025 «Система обеспечения единства измерений Республики Беларусь. Газоанализаторы ФСТ-03. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы,' устанавливающие:
требования к типу средств измерений:
ТУ РБ 100162047.025-2001 «Газоанализатор ФСТ-03. Технические условия».
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП.4454-2025 «Система обеспечения единства измерений Республики
Беларусь. Газоанализаторы ФСТ-03. Методика поверки».
Перечень средств поверки: представлен в таблице 4. Таблица 4
|
Наименование и тип средств поверки 1____________Д |
/У/ Ж |
- | ||
|
--------—----- Термогигрометр testo-625 |
О*4 ! | |||
|
Стандартные образцы состава газовых смесей: СН4-воздужлЧтазряда, Сз! 2 разряда, СО-воздух 1 разряда, СбНн-воздух 1 разряда \ |
18- |
воздух | ||
Продолжение таблицы 4________________________________________________________
1
Воздух класса 0 по ГОСТ 17433-80___________________________________________
Секундомер электронный «Интеграл С-01»____________________________________
Вентиль точной регулировки ВТР-1___________________________________________
Барометр-анероид метеорологический БАММ-1_______________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма метрологической части исполняемого кода) |
|
MainCPU3.hex |
v.1.83-8 |
0x5 9 AD |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: газоанализаторы ФСТ-03 соответствуют требованиям
ТУРБ 100162047.025-2001, ТР ТС 004/2011, ТР ТС 020/2011.
