Микроамперметры и миллиамперметры М1400 и М1360
Номер в ГРСИ РФ: | 2244-67 |
---|---|
Категория: | Амперметры |
Производитель / заявитель: | Завод "Электроточприбор", г.Омск |
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 2244-67 |
Наименование | Микроамперметры и миллиамперметры |
Модель | М1400 и М1360 |
Класс СИ | 34.01.01 |
Год регистрации | 1967 |
Страна-производитель | Россия |
Центр сертификации СИ | |
Наименование центра | - |
Телефон | () |
Информация о сертификате | |
Срок действия сертификата | . . |
Номер сертификата | нет |
Тип сертификата (C - серия/E - партия) | С |
Дата протокола | 95 от 06.04.67 |
Производитель / Заявитель
Завод "Электроточприбор", г.Омск
Россия
644042, пр.Маркса, 18.
Поверка
Межповерочный интервал / Периодичность поверки | - |
Зарегистрировано поверок | 1624 |
Найдено поверителей | 67 |
Успешных поверок (СИ пригодно) | 1558 (96%) |
Неуспешных поверок (СИ непригодно) | 66 (4%) |
Актуальность информации | 21.11.2024 |
Поверители
Скачать
2244-67: Описание типа СИ | Скачать | 333.1 КБ | |
2244-67: Методика поверки | Скачать | 49.8 КБ |
Описание типа
Назначение

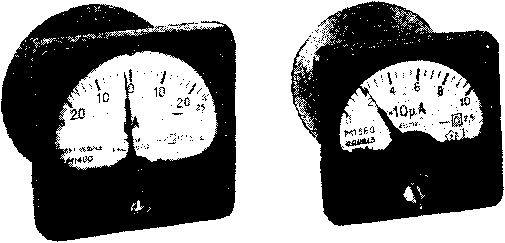

Микроамперметры и миллиамперметры М1400 (рис. 1) и М1360 (рис. 2) служат для измерения силы постоянного тока в переносных или передвижных установках, работающих в условиях тяжелых механических и климатических воздействий.
Рис. 1 Рис. 2
По устойчивости к механическим воздействиям приборы относятся к ударопрочным и нечувствительным к вибрации по группе 5 ГОСТ 1845—59 (должны работать при непрерывной вибрации с ускорением до 30 м/сек2 в диапазоне частот
Утверждены Комитетом стандартов, мер |
Выпуск |
и измерительных приборов при Совете Министров СССР |
разрешен |
6/IV 1967 г. |
до 1/1 1972 г. |
Стр. 76 № 2244—67
от 10 до 51 гц и единичных ударах с ускорением до 1000 м/сек2).
Приборы предназначены для работы при температуре окружающего воздуха от —50 до +80°С и относительной влажности до 98% (при +40°С).
Описание
По принципу действия микроамперметры и миллиамперметры являются магнитоэлектрическими стрелочными приборами. Подвижная часть их крепится на растяжках, которые находятся в жидкостном виброуспокоителе. Корпус прибора металлический для утопленного монтажа с наличником из резины, герметический.
Технические характеристики
Основная погрешность приборов на всех отметках шкалы не должна превышать: для МГ360±2,5%; для М1400± 1,5%. Время успокоения не превышает 4 сек.
Пределы измерения приборов:
25—0—25; 50; 50—0—50; 100; 100—0—100; 200; 200—0— —200; 500 ; 500—0—500 а; 1; 1—0—1; 2; 2—0—2; 5; 5—0—5; ГО; 10—0—10 ма.
Габаритные размеры: М1360 — 60X60X82 мм; М14О0— 80X80X82 мм.
Вес: М1360—0,45 кг; М1400—0,55 кг.
Комплектность
К приборам прилагают:
1) паспорт;
2) техническое описание и инструкцию по эксплуатации— 2 экз. (на партию приборов).
Поверка
Приборы поверяются в соответствии с требованиями ГОСТ 1845—59 и инструкцией 184—62 «По поверке амперметров, вольтметров, ваттметров и варметров».
№ 2244—67 Стр. 77
Испытания проводила Краснодарская государственная контрольная лаборатория. Результаты испытаний рассматривал Всесоюзный научно-исследовательский институт метрологии им. Д. И. Менделеева (ВНИИМ).
