Счетчики газа роторные G2,5РЛ
| Номер в ГРСИ РФ: | 22479-08 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ГП "Новатор", Украина, г.Хмельницкий |
Для измерений объема природного газа по ГОСТ 5542 и паров сжиженного углеводородного газа по ГОСТ 20448 при проведении коммерческого учета на объектах газопотребления, основные потребители - индивидуальные потребители природного газа, коммунально-бытовые и другие предприятия и организации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22479-08 |
| Действует | по 18.06.2018 |
| Наименование | Счетчики газа роторные |
| Модель | G2,5РЛ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | af9502e4-69ed-4d14-63a6-0396302ecd20 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Украина |
| Примечание | 18.06.2013 утвержден вместо 22479-08 |
| Информация о сертификате | |
| Срок действия сертификата | 18.06.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 598 п. 36 от 18.06.201302 от 31.01.08 п.312 |
Производитель / Заявитель
ГП "Новатор", Украина, г.Хмельницкий
Украина
280016, ул.Тернопольская, 17. Тел. (03822) 210-74, 291-52, E-mail: office@novator-tm.com, centre@novator.km.ua
Поверка
| Методика поверки / информация о поверке | 562.М.Т2.784.000 Д1 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
2551
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2444 (96%) |
| Неуспешных поверок (СИ непригодно) | 107 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
22479-08: Описание типа
2013-22479-08.pdf
|
Скачать | 87.6 КБ | |
|
22479-08: Методика поверки
2022-mp22479-08.pdf
|
Скачать | 91.6 КБ |
Описание типа
Назначение
Счетчики газа роторные О2,5РЛ (далее - счетчики) предназначены для измерения объема природного газа по ГОСТ 5542-87 и паров сжиженного углеводородного газа по ГОСТ 20448-90 при проведении коммерческого учета на объектах газопотребления. Основными потребителями счетчиков являются граждане - индивидуальные потребители природного газа, коммунально - бытовые и другие предприятия и организации.
Описание
Измерение объема газа счетчиком осуществляется вследствие вращения двух роторов, которое происходит за счет разности давлений на входе и выходе измерителя. Измеряемый объем газа в счетчике определяется пространством между внутренней стенкой корпуса измерителя и поверхностью роторов. За один полный оборот роторов происходит четырехкратное заполнение измерительных камер и вытеснение из них газа. Каждый оборот вала ротора соответствует строго определенному объему газа, протекающего через счетчик.
Счетчики состоят из двух основных узлов, изготовленных в одном корпусе: измерителя и счетного механизма. Измеритель состоит из корпуса и двух расположенных в нем роторов восьмиобразной формы, которые расположены во взаимно перпендикулярном положении и вращаются в противоположных направлениях.
Ось одного из роторов соединена с редуктором счетного механизма, передаточное отношение которого подобрано так, что отсчет измеряемого объема газа осуществляется непосредственно в метрах кубических.
Фотография общего вида

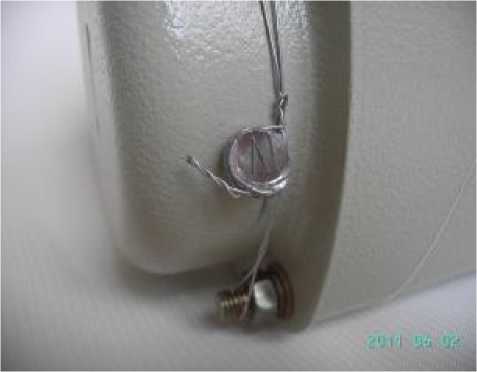

Фотография мест пломбировки
Технические характеристики
|
Диаметр условного прохода, мм |
20 |
|
Максимальный расход Qmax , м3/ч |
4,0 |
|
Номинальный расход Q n,, м3/ч |
2,50 |
|
Минимальный расход Q min, м3/ч |
0,06 |
|
Порог чувствительности м3/ч |
0,012 |
|
Пределы допускаемой относительной погрешности измерений при выпуске из производства, % Qmin< Q < 0,1 Qmах 0,^шах < Q < Qmax |
± 3 ± 1,5 |
|
Пределы допускаемой относительной погрешности измерений в процессе эксплуатации, % Qmin <Q < 0,1Qmax 0,1Qmax< Q <Qmax |
-6 ... +3 ± 3 |
|
Максимальное рабочее давление, кПа |
50 |
|
Диапазон температур измеряемой среды, °С |
-25...+50 |
|
Диапазон температур окружающей среды, °С |
-25...+50 |
|
Емкость счетного механизма, м3 |
99999,999 |
|
Цена деления младшего разряда, м3 |
0,0002 |
|
Средний срок службы, не менее, лет |
20 |
|
Масса, не более, кг |
2,3 |
|
Габаритные размеры, не более, мм |
145х100х100 |
Знак утверждения типа
наносится на шкалу счетного устройства счетчика, титульные листы паспорта и
руководства по эксплуатации.
Комплектность
|
Наименование |
Количество |
|
1. Счетчик газа роторный G2,5РЛ |
1 |
|
2. Комплект монтажных частей |
1 |
|
3. Паспорт |
1 |
|
4. Руководство по эксплуатации |
1 |
|
5. Методика поверки |
1 |
|
6. Упаковка |
1 |
Поверка
осуществляется по документу 562.М.Т2.784.000 Д1 «Счетчики газа роторные РЛ.
Методика поверки», согласованному Ивано-Франковским ЦСМС в 1996 г.
Основные средства поверки:
-компьютеризированая установка с рабочими эталонами объёма газа или рабочий эталон объема газа колокольного типа - диапазон измерений объёмных расходов от 0,06 до 4,0 м3/час, границы допустимой основной относительной погрешности ± 0,5%.
Сведения о методах измерений
изложены в документе 562.М.Т.407273.004РЭ «Счетчики газа роторные G2,5РЛ. Руководство по эксплуатации».
Нормативные документы
1 . ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2 .ТУ У 13648866.006-98 «Счетчик газа роторный G2,5РЛ»
Рекомендации к применению
Выполнение государственных учетных операций.
