Милливольтметры В2-99
| Номер в ГРСИ РФ: | 22532-02 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "НПП "Эталон", г.Омск |
Для измерения напряжения постоянного тока, имеют возможность проводить статистическую обработку результатов измерений и передавать результаты измерения на ЭВМ по интерфейсу RS-232, область применения: измерительные и испытательные лаборатории в различных отраслях народного хозяйства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22532-02 |
| Действует | по 10.03.2022 |
| Наименование | Милливольтметры |
| Модель | В2-99 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8a2ff46b-bfa9-e49f-6a0e-530007e72cea |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Источник информации | CD 2002г, CD 2003г |
| Технические условия на выпуск | ТУ 50-01 ДДШ2.728.001 ТУ, ГОСТ 14014-91 |
| Класс СИ | 34.01.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Омского ЦСМ |
| Адрес центра | 644116, г.Омск, ул.24-я Северная, 117А |
| Руководитель центра | Федосенко Владимир Павлович |
| Телефон | (8*381*2) 21-62-31, 21-57-19 |
| Факс | 29-04-07 |
| Информация о сертификате | |
| Срок действия сертификата | 01.05.2012 |
| Номер сертификата | 11744 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 06 от 25.04.07 п.20815 от 30.12.03 п.210 |
Производитель / Заявитель
АО "НПП "Эталон", г.Омск; ФГУП Омский опытный завод "Эталон", г.Омск (срок свидетельства: 01.03.2007 г.)
Россия
644009, ул.Лермонтова, 175, тел. (381-2) 33 8400, факс 33 7882, E-mail: fgup@omsketalon.ru, etalon@omskelecom.ru
Поверка
| Методика поверки / информация о поверке | МП 47-221-01 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2501
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2454 (98%) |
| Неуспешных поверок (СИ непригодно) | 47 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
22532-02: Описание типа
2017-22532-02.pdf
|
Скачать | 103.7 КБ | |
|
22532-02: Методика поверки
2022-mp22532-02.pdf
|
Скачать | 70.4 КБ |
Описание типа
Назначение
Милливольтметры В2-99 (далее - приборы) предназначены для измерений напряжения постоянного тока.
Описание
Прибор содержит измерительный блок на основе аналого-цифрового преобразователя (АЦП) и микроконтроллер, управляющий работой прибора.
Для уменьшения влияния температуры на показания прибора измерительный блок помещен в термостатирующее устройство, которое обеспечивает постоянство температуры блока.
Прибор осуществляет усреднение полученных от измерительного блока результатов в течение времени измерения.
Для учета долговременных изменений в электронных компонентах, влияющих на метрологические характеристики прибора, в приборе предусмотрено обновление коэффициентов коррекции по внешнему опорному напряжению, которое производиться при поверке прибора.
Прибор выполнен в виде настольного переносного прибора с ЖКИ индикатором, клавиатурой из 6 кнопок и группой гнезд для подключения измерительного кабеля, на контакты которого подается измеряемое напряжение.
Прибор имеет возможность проводить статистическую обработку результатов измерений и передавать результаты измерения на ЭВМ по интерфейсу RS-232.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид средства измерений
Место нанесения пломбы завода-изготовителя

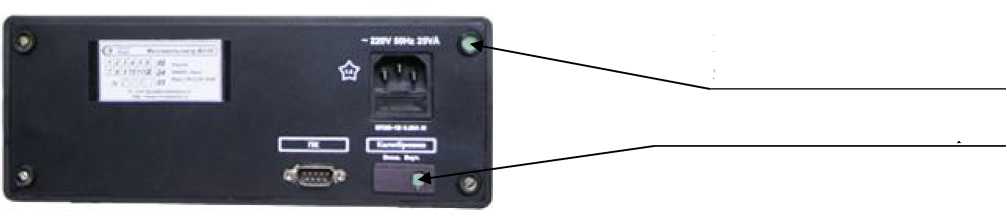

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Место нанесения знака поверки
Программное обеспечение
Приборы функционируют под управлением специального программного обеспечения (далее - ПО), записанного в микроконтроллере и являющимся неотъемлемой частью прибора.
ПО выполняет следующие функции:
- измерение и преобразование измеренных значений;
- статистическая обработка полученной измерительной информации;
- индикация результатов измерений;
- управление работой прибора.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
INOl.hex |
|
Номер версии (идентификационный номер) ПО |
1.02 |
|
Цифровой идентификатор |
0x17B1 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения, мВ |
от -300 до +300 |
|
Время измерения, с |
от 1,0 до 8,5 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения, мВ: - для времени измерения от 1,0 до 2,5 - для времени измерения от 3,0 до 8,5 |
±(1,5-10’3+4,5-10’5-U)* ±(б,040-4+4,540Ли)* |
|
Определяемы прибором статистические характеристики |
МО*, СКО* |
|
Выводимые на индикатор значения и признаки |
измеренное напряжение, МО, СКО, число измерений, время измерения, признак выхода на режим, индикатор хода измерения, признак корректировки смещения нуля |
|
Разрешающая способность при индикации значений: - измеренного напряжения, мВ - МО, мВ - СКО, мкВ - время измерения, с |
0,0001 0,00001 0,001 0,5 |
|
* где U - значение модуля измеренного напряжения, мВ; МО - математическое ожидание; СКО - среднеквадратическое отклонение. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Входное сопротивление, Ом |
500 |
|
Время установления рабочего режима, ч, не более |
1 |
|
Время непрерывной работы без выключения питания, ч, не более |
16 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50,0±0,5 |
|
Потребляемая мощность, В •А, не более |
25 |
|
Габаритные размеры прибора, мм, не более: - высота - ширина - длина |
110 270 335 |
|
Масса прибора, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
20±5 до 80 |
|
Средняя наработка на отказ, ч, не менее |
25000 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на прибор - методом трафаретной или лазерной печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Милливольтметр В2-99 |
- |
1 шт. |
|
Паспорт |
ДДШ 2.728.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ДДШ 2.728.001 РЭ |
1 экз. |
|
Методика поверки |
МП 47-221-01 |
1 экз. |
|
Программное обеспечение |
- |
1 комплект |
|
Кабель интерфейсный |
ДДШ 6.644.033 |
1 шт. |
|
Шнур сетевой |
SCZ-1 |
1 шт. |
|
Кабель измерительный |
ДДШ 6.644.069 |
1 шт. |
Поверка
осуществляется по документу МП 47-221-01 «ГСИ. Милливольтметр В2-99. Методика поверки», утвержденному ФГУП «УНИИМ» 21.09.2001 г.
Основные средства поверки:
- компаратор напряжений постоянного тока Р3017 (рег. №9706-84): диапазон измерений напряжения постоянного тока от 0 до 1,1111110 В, пределы допускаемой абсолютной погрешности измерений ±(U+0,1) мкВ, где U - номинальное значение компарируемого напряжения, В;
- элемент нормальный термостатированный Х488/1 (рег. №6858-78): 2 разряд по ГОСТ 8.027-2001, класс точности 0,001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристики поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) свидетельство о поверке и на прибор в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ50-01 ДДШ 2.728.001 ТУ Милливольтметр В2-99. Технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Другие Вольтметры
