Копры маятниковые PH
| Номер в ГРСИ РФ: | 22607-12 |
|---|---|
| Категория: | Копры |
| Производитель / заявитель: | Фирма "Walter + Bai AG", Швейцария |
Для измерения энергии разрушения образцов при их испытаниях на двухопорный изгиб, консольный изгиб и ударное растяжение в лабораториях различных отраслей промышленности, проводящие определение механических свойств пластмасс, металлов и других материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22607-12 |
| Действует | по 23.08.2017 |
| Наименование | Копры маятниковые |
| Модель | PH |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1d6a7b61-118a-e5a6-23d8-ddaa1139c415 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.04 |
| Год регистрации | 2012 |
| Страна-производитель | Швейцария |
| Примечание | 23.08.2012 утвержден вместо 22607-02 |
| Информация о сертификате | |
| Срок действия сертификата | 23.08.2017 |
| Номер сертификата | 47888 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 649 п. 01 от 23.08.201207д от 31.05.07 п.9103 от 12.03.02 п.36 |
Производитель / Заявитель
Фирма "Walter + Bai AG", ШВЕЙЦАРИЯ
Швейцария
Industriestrasse 4, CH82244 Lohningen
Поверка
| Методика поверки / информация о поверке | МП ТИнТ 40-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 211 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
22607-12: Описание типа
2012-22607-12.pdf
|
Скачать | 89.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Копры маятниковые РН предназначены для измерения энергии разрушения образцов при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение и определения ударной вязкости материалов.
Описание
Принцип действия копров маятниковых РН основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой маятника и углом отклонения.
Конструктивно копры маятниковые РН состоят из рамы со стойкой, маятника с молотом, механизма поднятия, отпускания и торможения маятника, датчика угла отклонения маятника, модуля управления и обработки данных.
В верхней части стойки закреплена ось, на которой подвешен маятник с молотом, в котором находится ударный нож и установлен датчик угла отклонения маятника. Датчик угла отклонения определяет угол подъёма маятника до удара и угол взлёта маятника после разрушения образца. Для удержания маятника во взведенном положении имеется фиксирующая защелка.
Испытываемый образец, в зависимости от вида испытаний, крепится на опорах, в зажимных губках или в поперечном ярме, расположенных на раме.
Модуль управления и обработки данных предназначен для управления работой копров маятниковых РН, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода данных на внешние устройства. Конструкция корпуса копров маятниковых РН обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Копры маятниковые РН выпускаются в девяти модификациях, отличающихся друг от друга диапазоном измерения энергии, габаритными размерами и массой.

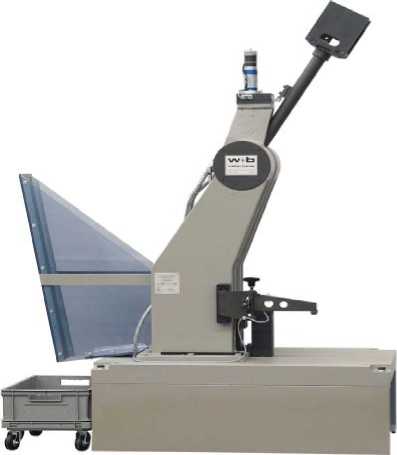

Рисунок 1. Копер маятниковый РН
Технические характеристики
Метрологические и технические характеристики копров маятниковых РН приведены в
таблице 1.
Таблица 1
|
Характеристики |
Модификации | ||||||||
|
РН-15 |
РН-25 |
РН-50 |
РН-75 |
РН-150 |
РН-300 |
РН-450 |
РН-600 |
РН-750 | |
|
Номинальное значение потенциальной энергии маятника, Дж |
15 |
25 |
50 |
75 |
150 |
300 |
450 |
600 |
750 |
|
Номинальный вес маятника, кг |
1,96 |
3,26 |
6,53 |
9,8 |
9,983 |
19,964 |
29,946 |
43,84 |
54,8 |
|
Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения, % |
± 0,5 | ||||||||
|
Потеря энергии при свободном качании маятника за половину полного колебания ,не более, % |
± 0,5 | ||||||||
|
Пределы допускаемой абсолютной погрешности измерения энергии, Дж |
±0,15 |
±0,25 |
±0,5 |
±0,75 |
± 1,5 |
± 3,0 |
±4,5 |
±6,0 |
±7,5 |
|
Скорость движения маятника в момент удара, м/с |
3,8 |
5,25 | |||||||
|
Г абаритные размеры (ДхШхВ), мм |
510 х 380 х 720 |
640 х 480 х 1100 |
1120 х 610 х 1240 |
1680 х 910 х 1700 |
1810 х 1020 х 1900 |
2005 х 1110 х 2120 |
2110 х 1120 х 2220 | ||
|
Масса, кг |
320 |
460 |
600 |
850 |
1400 |
1600 | |||
|
Напряжение питания переменного тока (50Гц), В |
380 | ||||||||
Программное обеспечение
Программное обеспечение (ПО), устанавливаемое в энергонезависимую память модуля управления, отражено в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Charpy |
Charpy_pro |
I-2000-WIN-NT |
8CB9C3FF |
CRC 32 |
I - метрологически значимая часть ПО;
2000-WIN-NT - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепленную к боковой поверхности методом офсетной печати.
Комплектность
Комплектность средства измерения приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во, шт |
Примечание |
|
Копер маятниковый РН |
1 |
Модификация по заказу |
|
CD с Руководством по эксплуатации и методикой поверки |
1 | |
|
CD с ПО |
1 |
Поверка
осуществляется по МП ТИнТ 40-2012 «Копры маятниковые РН. Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» 14.06.2012г.
Основные средства поверки:
Квадрант оптический типа - КО-30М, ±180°; ПГ ±30", ТУ3.-3.1387-76;
Динамометр сжатия 2-го разряда - ГОСТ 8.663-09;
Секундомер механический по ТУ 25-1819.0021-90, диапазон (0-60)с. (0-60)мин., с ценой деления 0,2с, с погрешностью не более ±0,2 %
Сведения о методах измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации.
Нормативные документы
1 Техническая документация изготовителя «Walter+bai ag».
2 ГОСТ 10708-82 «Копры маятниковые. Технические условия»
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
