Установки поверочные для счетчиков газа УПСГ-1600

Назначение

Установка поверочная для счетчиков газа УПСГ-1600 (далее - установка) предназначена для поверки промышленных счетчиков газа типа РГ, СГ, ТСГ, а также расходомеров и счетчиков газа других типов в диапазоне измерений установки.

Область применения - поверка средств измерений расхода и количества газа.

Установка поверочная применяется в качестве рабочего эталона 1-го разряда в соответствии с государственной поверочной схемой для средств измерений объемного и массового расходов газа.

Описание

Принцип действия установки основан на сопоставлении результатов одновременных измерений расхода (объёма) потока рабочей среды поверяемым расходомером (счётчиком) и рабочим эталоном, включенными последовательно на испытательном участке.

Установка состоит из испытательного участка, комплекта критических сопел, блока компрессоров, пульта управления, измерений и регистрации параметров, соединительных трубопроводов.

В качестве рабочего эталона в установке используются эталонные сопла, работающие в критическом режиме - скорость потока в горловине сопла равна критической, а ниже горловины может превосходить её. Постоянство расхода через поверяемое средство измерения и эталонное сопло обеспечивается тем, что его величина определяется давлением и температурой атмосферного воздуха, забираемого из помещения, в котором эксплуатируется установка, и не зависит от давления вниз по потоку. Результат измерений расхода (объёма) с помощью установки принимают в качестве действительного значения.

Создание требуемого значения расхода осуществляется включением в работу определенного эталонного сопла с известным расходом (дозатора расхода). Значение градуировочных коэффициентов сопел определяются экспериментально при их градуировке на эталонах с применением в качестве рабочей среды воздуха из лабораторного помещения.

Испытательный участок выполнен конструктивно в виде измерительной трубы, имеющей два входных патрубка Dy =200 мм, которые могут быть заглушены или к которым подстыковывают поверяемые счётчики. К горизонтальному входному патрубку подстыковывают счётчики типа СГ, ТГС, и другие типы, а к вертикальному - счётчики типа РГ. Испытательный участок снабжен комплектами переходников для счётчиков типа РГ с условными диаметрами DN50, DN80, DN100, DN150 и прямых участков трубопроводов для счётчиков типа СГ, ТГС и других типов с условными диаметрами DN50, DN80, DN100, DN150, DN200, заглушкой и подъёмным столом.

Поток воздуха, через поверяемый счётчик и проточные каналы установки создаётся при помощи блока из 3-х компрессоров 24ВФ-М-40-10,8-3-11. Количество работающих компрессоров зависит от величины требуемого расхода.

Пульт управления, измерений и регистрации параметров предназначен для размещения средств измерений, блока питания, вакуумных клапанов с электромагнитным приводом и устройством управления, элементов электрической схемы и органов управления. В состав пульта управления, измерений и регистрации параметров входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:

- Барометр-анероид контрольный М-67 (регистрационный № 3744-73);

- Тягомер ТмМП-52-М2-У3 (регистрационный № 1491-93);

- Прибор комбинированный ТКА-ПКМ (регистрационный № 24248-09);

- Вакууметр ВП3-УУ2 (регистрационный № 10135-88);

- Секундомер электронный с таймерным выходом СТЦ-2М (регистрационный № 65349-16);

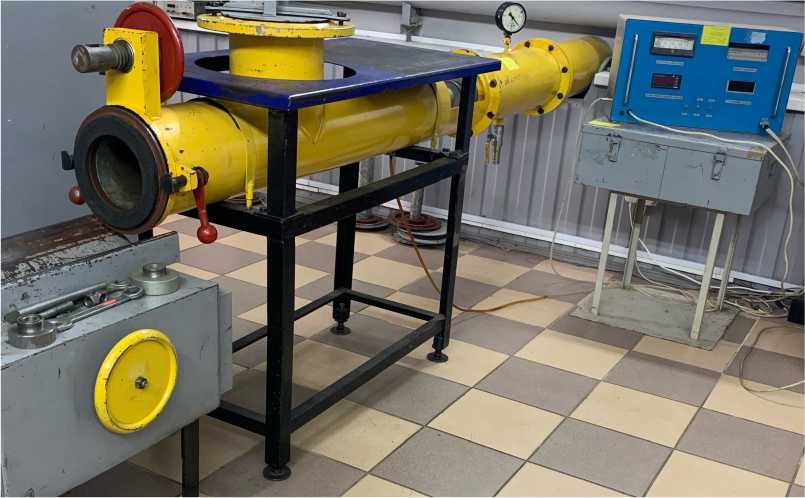

Общий вид установки представлен на рисунке 1.

Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.

Заводской номер установки наносится на информационную табличку типографским способом.

Рисунок 1 - Установка поверочная для счетчиков газа УПСГ-1600

ФБУ «Тверской ЦСМ»

Тип: Установка поверочная для счетчиков газа УПСГ-1600

Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95:± 0,3%

Диапазон измерений: от 0,8 до 1600 м3/ч

Номер:_____________062______________

Дата выпуска: 2005 г.________________

Рисунок 2 - Информационная табличка

Технические характеристики

Т аблиц а 1 - Метрологические характеристики

Т аблиц а 2 - Основные технические характеристики

Знак утверждения типа

наносится на информационную табличку на лицевой панели пульта управления, измерений и регистрации параметров методом наклейки, на титульные листы руководства по эксплуатации и паспорта типографическим способом.

Комплектность

Комплектность установки поверочной для счетчиков газа УПСГ-1600 приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 1.3 «Принцип действия установки» ГМ 004.00.00.00-01 РЭ «Установка поверочная для счетчиков газа УПСГ-1600. Руководство по эксплуатации»

Нормативные документы

Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
