Каналы измерения давления установки вывода скважин на режим автоматический Микон-811
| Номер в ГРСИ РФ: | 22658-02 |
|---|---|
| Производитель / заявитель: | ООО "МИКОН", г.Набережные Челны |
|
22658-02: Описание типа
2017-22658-02.pdf
|
Скачать | 117.9 КБ |
Для измерения величины давления в затрубном пространстве нефтяных скважин при скважинных исследованиях в нефтегазодобывающей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22658-02 |
| Действует | по 07.06.2022 |
| Наименование | Каналы измерения давления установки вывода скважин на режим автоматический |
| Модель | Микон-811 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5a18a3f1-7ab3-71e4-26f1-525648a5996d |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Источник информации | CD 2002г |
| Технические условия на выпуск | ТУ 4318-002-50609611-01 |
| Класс СИ | 30 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 09.07.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Татарстанского ЦСМ |
| Адрес центра | 420029, г.Казань, ул.Журналистов, 24 |
| Руководитель центра | Гогин Валерий Алексеевич |
| Телефон | (8*843*2) 76-10-81 |
| Факс | 76-10-61 |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 11842 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 478 п. 06 от 09.07.201206 от 25.04.07 п.16403 от 12.03.02 п.87 |
Производитель / Заявитель
ООО "МИКОН", РОССИЯ, г.Набережные Челны
Россия
Московский пр-т, 140, тел./факс (8552)59-44-05, 59-77-41
Поверка
| Методика поверки / информация о поверке | МК811.00.00.0.00 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
22658-02: Описание типа
2017-22658-02.pdf
|
Скачать | 117.9 КБ |
Описание типа
Назначение
Каналы измерения давления установки вывода скважин на режим автоматический (эхолота) МИКОН-811 (далее - эхолоты) предназначены для измерения величины давления в затрубном пространстве нефтяных скважин.
Описание
Канал измерения давления эхолота преобразует измеряемое избыточное давление в электрические сигналы с последующей записью в энергонезависимую память.
Эхолот состоит из следующих основных узлов:
- устройства генерации и приема акустических сигналов (далее - УГИПАС);
- блока питания и управления (далее - БПУ) или блока питания (далее - БП);
- блока регистрации (далее - БР).
В устройстве генерации и приема акустических сигналов установлены датчик давления, плата с электронным преобразователем сигналов давления. Питание электронных компонентов электрической схемы осуществляется от блока питания и управления. Индикация измеряемого давления осуществляется на экране блока регистрации.

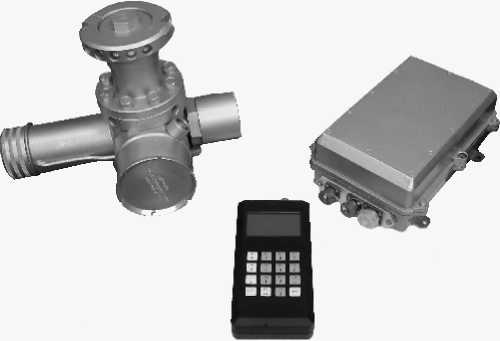

О бщий вид эхолота показан на рис.1.
Рис.1. Общий эхолота МИКОН-811
Технические характеристики
|
Диапазон измерений избыточного давления, МПа |
0...10 (0.. .100 кгс/см2) |
|
Пределы основной приведенной погрешности измерения давления, % |
±1 |
|
Рабочий диапазон температур, °С |
-40...+50 |
|
Пределы дополнительной приведенной погрешности измерения давления, вызванной изменением температуры на каждые 10 °С, % |
±1 |
|
Степень защиты от внешних воздействий |
IP54 |
|
Максимальная потребляемая мощность, ВА, не более |
150 |
|
Маркировка взрывозащиты |
1ExdIIBT3 |
|
Г абаритные размеры, мм, не более | |
|
- УГИПАС |
340x230x280 |
|
- БПУ (БП) |
340x200x110 |
|
- БР |
219x100x41 |
|
Масса, кг, не более | |
|
- УГИПАС |
16 |
|
- БПУ (БП) |
5 |
|
- БР |
0,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации МК 811.00.00.0.00 РЭ типографским способом.
Комплектность
|
У стройство генерации и приема акустических сигналов |
- 1 шт. |
|
Блок питания и управления |
- 1 шт. |
|
Блок регистрации с зарядным устройством и аккумуляторами |
- 1 шт. |
|
Кабель соединительный |
- 1 шт. |
|
Кабель питания и передачи информации |
- 1 шт. |
|
Руководство по эксплуатации |
- 1 шт. |
|
Формуляр |
- 1 шт. |
|
Методика поверки МК811.00.00.0.00 МП |
- 1 шт. |
Поверка
осуществляется по документу «Каналы измерения давления эхолота МИКОН-811. Методика поверки» МК811.00.00.0.00 МП, утвержденная руководителем ГЦИ СИ ФБУ « ЦСМ Татарстан» « 16 » апреля 2012 г.
Перечень основного оборудования, необходимого для поверки СИ:
- манометр грузопоршневой КТ 0,05 по ГОСТ 8291-83 или эталонный манометр КТ 0,15 по ГОСТ 2405-88.
Сведения о методах измерений
Методы измерений содержатся в руководстве по эксплуатации МК811.00.00.0.00 РЭ.
Нормативные документы
ТУ 4318-002-50609611-01 Эхолот МИКОН-811. Технические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
