Устройства SITRANS FM Magflo Verificator
| Номер в ГРСИ РФ: | 22660-12 |
|---|---|
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Для контроля метрологических характеристик расходомеров-счетчиков электромагнитных SITRANS FM Magflo.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22660-12 |
| Действует | по 25.11.2026 |
| Наименование | Устройства |
| Модель | SITRANS FM Magflo Verificator |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2d96ad0d-7ced-0a1e-1581-4a1e22a959e0 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.05 |
| Год регистрации | 2012 |
| Страна-производитель | Франция |
| Примечание | Взамен № 22660-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 19.01.2017 |
| Номер сертификата | 45251 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 18 от 19.01.12 п.18 |
Производитель / Заявитель
Фирма "Siemens SAS", ФРАНЦИЯ
Франция
1 Chemin de la Sandlach F-67506 Haguenau Cedex, France
Поверка
| Методика поверки / информация о поверке | МП 22660-03 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 22 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
22660-12: Описание типа
2016-22660-12.pdf
|
Скачать | 151.2 КБ | |
|
22660-12: Методика поверки
2021-mp22660-12.pdf
|
Скачать | 83.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Устройства SITRANS FM Magflo Verificator (далее - устройства) предназначены для контроля метрологических характеристик расходомеров-счетчиков электромагнитных SI-TRANS FM Magflo.
Описание
Устройство является переносным прибором, состоящем из: панели управления, дисплея, клеммных разъемов для подключения преобразователя сигналов и первичного преобразователя расходомера-счетчика, а также специальных кабелей.
Устройство формирует ряд калиброванных значений напряжения, соответствующие скоростям потока 0,5; 1,0 и 3,0 м/с в первичном преобразователе расходомера-счетчика электромагнитного, которые подаются на преобразователь сигнала расходомера счетчика. При этом устройство автоматически рассчитывает соответствующие значения выходных токовых и частотных сигналов и измеряет полученные на выходах преобразователя сигналов их значения с последующем вычислением погрешности относительно расчетных значений.
На обмотки электромагнитов расходомера-счетчика подаются импульсы рабочего напряжения и производится сравнение параметров магнитного поля с параметрами, полученными при калибровке расходомера-счетчика на заводе-изготовителе, хранящимися в блоке памяти расходомера.
Для тестирования сопротивления изоляции расходомера-счетчика устройство формирует постоянное опорное напряжение равное 60 В, которое подается на обмотки электромагнитного расходомера-счетчика. В случае если устройство измеряет напряжение тока утечки больше чем 1,67^10 -9 В, регистрируется нарушение сопротивления изоляции.
Устройство обеспечивает регистрацию процессов тестирования и результатов измерений в виде стандартного отчета, а также его вывод на ПК по интерфейсу RS232.
Программное обеспечение
Встроенное программное обеспечение устройства (ПО) используется для измерений значений напряжений подаваемых на первичный преобразователь сигнала счетчика и преобразователь сигналов, а также для визуального отображения процесса проверки на встроенном дисплее. Устройство автоматически рассчитывает соответствующие значения выходных токовых и частотных сигналов и измеряет полученные на выходах преобразователя сигналов их значения, с последующем вычислением погрешности относительно расчетных значений.
Передача результатов полученных устройством осуществляется на ПК по цифровому интерфейсу RS232.
Программирование микроконтроллера электроники устройства производится на производстве. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода-изготовителя как в полевых так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники устройства маркируются соответствующими наклейками.
Класс защиты ПО по МИ 3286-2010 - «А».
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
EMBEDDED SW |
A5E01603750A DS:01 |
1.40 |
н/о |
BIN |

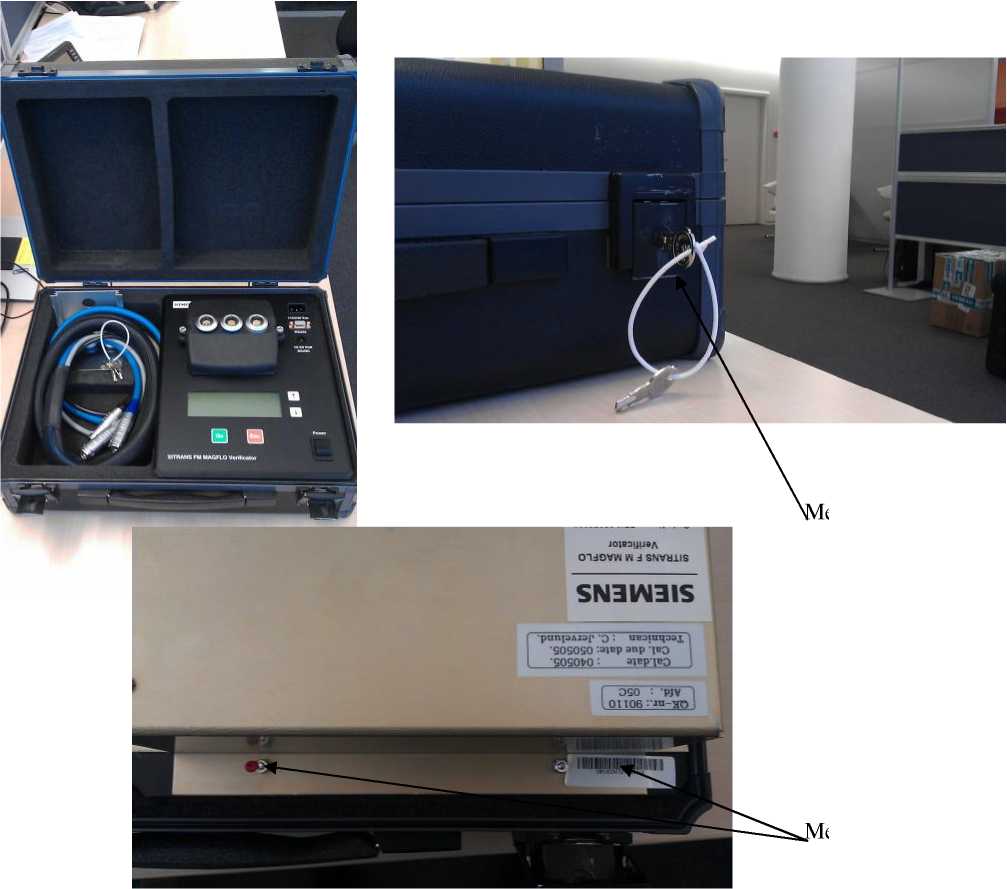

Фотографии общего вида и мест пломбировки.
замок
еханический
есто пломби-
ровки
Технические характеристики
|
Диапазон измерений токовых выходных сигналов, мА |
0 ... 20, 4. . . 20 |
|
Диапазон измерений частотно-импульсных выходных сигналов, кГц |
0... 10 |
|
Пределы относительной погрешности измерений выходного токового сигнала, % |
±1,0 |
|
Пределы относительной погрешности измерений выходного частотно-импульсного сигнала, % |
±0,5 |
|
Диапазон измерений времени нарастания магнитного поля, мс |
0,6 . . . 100 |
|
Пределы относительной погрешности измерений времени нарастания магнитного поля, % |
±1 |
|
Диапазон рабочих температур окружающего воздуха, °С |
-20... +50 |
|
Напряжение питания, В: -от сети переменного тока -от сети постоянного тока |
220(+10/-15%), 11. . . 24 11...30 |
|
Частота, Гц. |
50 ±1 |
|
Потребляемая мощность, не менее, ВА |
30 |
|
Г абаритные размеры, не более, мм |
450x350x130 |
|
Масса, не более, кг |
10,2 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
|
Наименование |
Кол-во, шт. |
|
Устройства SITRANS FM MAGFLO Verificator |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу МП 22660-03 «Устройства поверочные SITRANS FM MAGFLO Verificator. Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2003г.
Основное поверочное оборудование:
- поверочные расходомерные установки с пределами допускаемой относительной погрешности ±0,15 %;
- сравнительные расходомеры-счетчики электромагнитные SITRANS FM MAGFLO Ду 50... 150 с относительными погрешностями не более ±0,25 % и ±0, 5 %;
- термометр типа ТЛ-4 с пределами измерений до 100 0 С и ценой деления 0,50 С, по ГОСТ 28498-90;
- психрометр аспирационный типа М-54;
- барометр БОП-1 по ТУ ИКЛВ.406525.001.
Сведения о методах измерений
изложены в документе «Устройства SITRANS FM Magflo Verificator», руководство по эксплуатации.
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
3. ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
4. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
