Копры маятниковые PSW, RKP
Номер в ГРСИ РФ: | 22678-14 |
---|---|
Категория: | Копры |
Производитель / заявитель: | Фирма "Zwick GmbH & Co. KG", Германия |
22678-14: Описание типа СИ | Скачать | 150 КБ |
Для измерений энергии разрушения образцов при их испытаниях на двухопорный ударный изгиб, консольный изгиб и ударное растяжение. Область применения: лаборатории различных отраслей промышленности, проводящие определение механических свойств пластмасс, металлов и других материалов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 22678-14 |
Наименование | Копры маятниковые |
Модель | PSW, RKP |
Класс СИ | 28.04 |
Год регистрации | 2014 |
Страна-производитель | Германия |
Примечание | 05.12.2014 утвержден вместо 22678-08 |
Информация о сертификате | |
Срок действия сертификата | 05.12.2019 |
Тип сертификата (C - серия/E - партия) | C |
Дата протокола | Приказ 1938 п. 23 от 05.12.201414д2 от 25.12.08 п.433 |
Производитель / Заявитель
Фирма "Zwick GmbH & Co. KG", Германия
Германия
August-Nagel-Str. 11, D-89979, Ulm Тел. +4907305-10225, E-mail: info@zwick.de
Поверка
Методика поверки / информация о поверке | МП РТ 2149-2014 |
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 81 |
Найдено поверителей | 18 |
Успешных поверок (СИ пригодно) | 81 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 19.11.2024 |
Поверители
Скачать
22678-14: Описание типа СИ | Скачать | 150 КБ |
Описание типа
Назначение
Копры маятниковые RKP, PSW (далее по тексту - копры) предназначены для измерения энергии разрушения образцов при испытаниях материалов на двухопорный ударный изгиб, консольный изгиб, ударное растяжение.
Описание
Принцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.
Конструкция копров содержит станину, на которой в сдвоенной вертикальной стойке закреплена ось подвеса маятника. Маятник представляет собой штангу, в нижней части которой закреплён молот с ножом. Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. В нижней части станины расположены опоры для размещения испытуемого образца. С маятником связана стрелка аналогового индикатора, а также датчик угла поворота, информация от которого обрабатывается и отображается на цифровом дисплее и на дисплее персонального компьютера (ПК) с установленным программным обеспечением (ПО). Копры оснащаются защитной кабиной.
Конструкция корпуса копров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Копры выпускаются в трех модификациях, отличающихся друг от друга номинальным значением потенциальной энергии, габаритными размерами и массой.
Внешний вид копров маятниковых RKP приведен на рисунке 1.

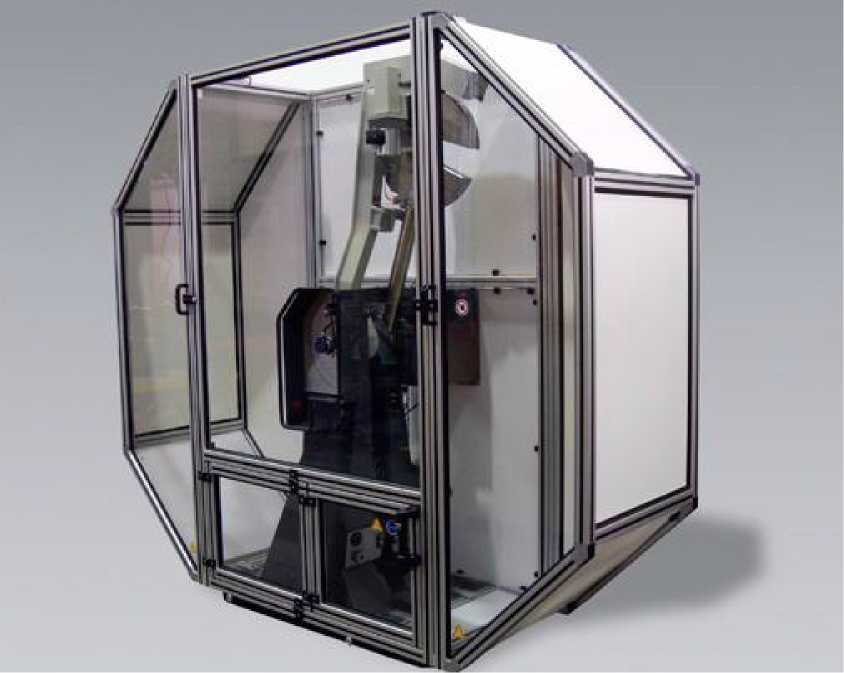

Рисунок 1. Копер маятниковый модификаций RKP 300 и RKP 450
Внешний вид копров маятниковых PSW приведен на рисунке 2.

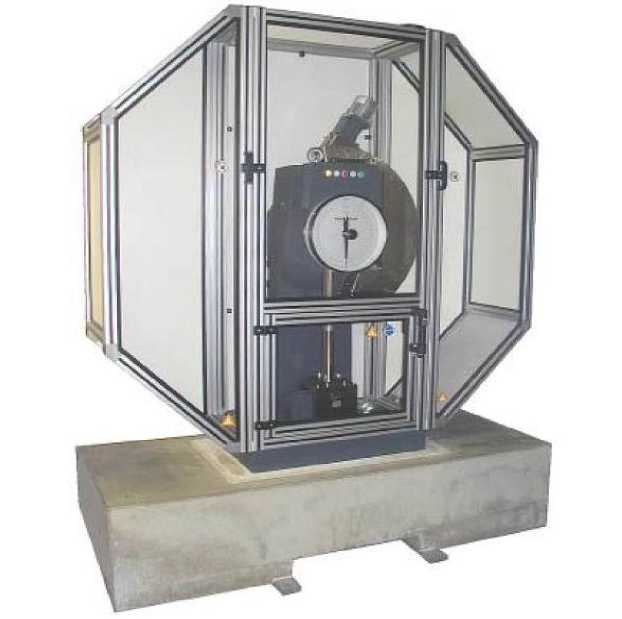

Рисунок 2. Копер маятниковый модификации PSW 750
Программное обеспечение
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
«testXpert» |
«testXpert II» |
Номер версии (идентификационный номер) ПО |
Не ниже 7.0 |
Не ниже 1.41 |
Цифровой идентификатор ПО |
— |
— |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню “С” по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики копров маятниковых RKP и PSW приведены в таблице 2.
Таблица 2
Характеристики |
Модификации | ||||||||
RKP 300 |
RKP 450 |
PSW 750 | |||||||
Номинальное значение потенциальной энергии маятника (в зависимости от применяемого маятника), Дж |
150 |
300 |
150 |
300 |
450 |
300 |
450 |
600 |
750 |
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||||||
Диапазон измерения энергии, Дж |
15 120 |
30 240 |
15 120 |
30 240 |
45 360 |
30 240 |
45 360 |
60 480 |
75 600 |
Пределы допускаемой абсолютной погрешности измерения энергии (в зависимости от маятника), Дж |
±1,5 |
±3 |
±1,5 |
±3 |
±4,5 |
±3 |
±4,5 |
±6 |
±7,5 |
Потеря энергии при свободном качании маятника за половину полного колебания, не более, % |
0,5 | ||||||||
Скорость движения маятника в момент удара, м/с |
5,0±0,5 | ||||||||
Масса, кг |
700 |
780 | |||||||
Габаритные размеры (ДхШхВ), мм |
1920x500x2000 |
2500x1200x2734 | |||||||
Питание, В/Гц |
380/50 |
Условия эксплуатации:
- температура, °С 20±10
- относительная влажность, % 60±20
- атмосферное давление, кПа 86.. .106
Знак утверждения типа
Знак утверждения типа наносится типографским способом на станину копров маятниковых RKP, PSW и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерения приведена в таблице 3.
Таблица 3
Наименование |
Количество, шт |
Примечание |
Копёр маятниковый |
1 | |
Кабина защитная |
1 | |
Персональный компьютер с программным обеспечением |
1 |
Поставляется дополнительно по заказу |
Комплект кабелей соединительных |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 | |
Маятник |
По заказу |
Поставляется дополнительно по заказу |
Опциональные приспособления |
По заказу |
Поставляются дополнительно по заказу |
Поверка
существляется в соответствии с документом МП РТ 2149-2014 «Копры маятниковые RKP, PSW. Методика поверки», утверждённым ГЦИ СИ ФБУ «Ростест-Москва» 27.06.2014 г.
Основные средства поверки:
- Штангенциркуль ШЦ-1-150-0,05, основная погрешность ±0,05 мм, ГОСТ 166-89;
- Угломер типа 4-10, основная погрешность ±10', ГОСТ 5378-88;
- Динамометр, разряд 2 по ГОСТ Р 8.663-09, основная погрешность ±0,12 %;
- Уровень электронный, основная погрешность ±3';
- Секундомер механический, класс 2.
Сведения о методах измерений
Методы измерений содержатся в документе: «Копры маятниковые RKP, PSW. Руководство по эксплуатации»
Нормативные документы
1. ГОСТ 10708-82 «Копры маятниковые. Технические условия»;
2. ГОСТ 9454-78 «Металлы. Методы испытания на ударный изгиб при пониженной,
комнатной и повышенной температурах»;
3. Техническая документация фирмы «Zwick GmbH & Co. KG», Германия.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
