Калориметры сжигания с бомбой (жидкостные) В-08МА "К"
| Номер в ГРСИ РФ: | 22684-18 |
|---|---|
| Категория: | Калориметры |
| Производитель / заявитель: | Завод "Эталон", Казахстан, г.Алма-Ата |
Калориметры сжигания с бомбой (жидкостные) В-08МА «К» (далее - калориметры) предназначены для измерений удельной энергии сгорания топлива: твердого по ГОСТ 147-2013 (ISO 1928-2009), жидкого по ГОСТ 21261-91 и газообразного по ГОСТ 10062-75 в диапазоне от 10 до 40 кДж.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22684-18 |
| Наименование | Калориметры сжигания с бомбой (жидкостные) |
| Модель | В-08МА "К" |
| Страна-производитель | КАЗАХСТАН |
| Срок свидетельства (Или заводской номер) | 01.06.2023 |
Производитель / Заявитель
ТОО "Алматинский завод "Эталон", Казахстан, г.Алматы
КАЗАХСТАН
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 14 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 22684-18: Описание типа СИ | Скачать | 303.1 КБ | |
| 22684-18: Методика поверки | Скачать | 50.3 КБ |
Описание типа
Назначение
Калориметры сжигания с бомбой (жидкостные) В-08МА «К» (далее - калориметры) предназначены для измерений удельной энергии сгорания топлива: твердого по ГОСТ 147-2013 (ISO 1928-2009), жидкого по ГОСТ 21261-91 и газообразного по ГОСТ 10062-75 в диапазоне от 10 до 40 кДж.
Описание
Принцип действия калориметра заключается в измерении изменения температуры калориметрической системы с заранее известным энергетическим эквивалентом при сжигании строго определенного количества исследуемого топлива.
Калориметр является автоматическим, изопериболическим средством измерения с термостатированной воздушной оболочкой.
Калориметр представляет собой прибор настольного типа. На задней панели расположены: сетевой шнур, предохранители и разъем подключения принтера. На передней панели расположен выключатель сети, кран слива воды и штуцер слива и перелива воды. Встроенный преобразователь осуществляет измерение изменения температуры воды в сосуде калориметра.
Второй встроенный преобразователь снимает информацию о температуре оболочки. Информация с преобразователей поступает на контроллер, который управляет проведением опытов и производит расчет теплоты сгорания топлива или энергетического эквивалента калориметрической системы.

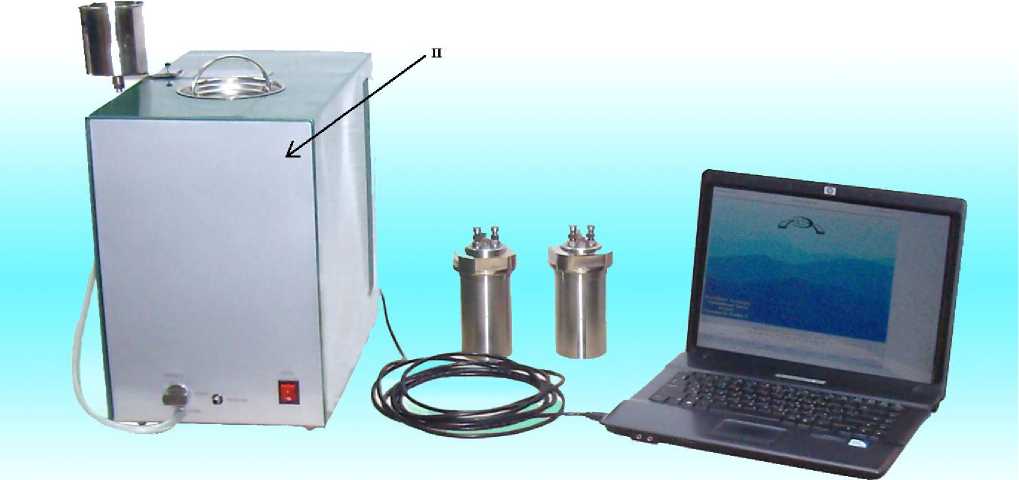

Рисунок 1 - Общий вид калориметра калориметра сжигания с бомбой (жидкостного)
В-08МА «К»
(позиция «п» обозначает место нанесения знака поверки)
Программное обеспечение
Программное обеспечение (ПО) калориметров сжигания с бомбой (жидкостных) В-08МА «К» состоит из двух частей:
- встроенной части, размещаемой на микроконтроллере, находящемся в корпусе СИ;
- внешней части - «ПО калориметра бомбового В-08 МА «К» WinCC flexible», которое устанавливается на персональном компьютере.
Обе части ПО являются неотъемлемыми составляющими калориметра, обеспечивающими его работоспособность.
Основной задачей встроенного ПО микроконтроллера калориметра является управление работой калориметра и передача измерительной информации ПО калориметра бомбового В-08 МА «К» WinCC flexible для ее дальнейшей обработки.
Идентификационные данные метрологически значимой части ПО представлены в таблице_1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентиф икационные данные (признаки) |
Значение | |
|
Идентиф икационные наименования модулей ПО |
Встроенное ПО микроконтроллера калориметра «STEP 7» |
ПО калориметра бомбового В-08 МА «К» WinCC flexible |
|
Номера версий модулей ПО |
5.x1) |
1.x2) |
|
Цифровые идентификаторы (контрольные суммы) модулей ПО |
1EA846D8 BB9B1127B9044641B42E 39F686868AF13) |
0420130204 A9XRP2134) |
|
Другие идентиф икационные данные |
Алгоритм вычисления цифрового идентификатора ПО: АЭ 3.00.00.000АЛГ | |
|
1)’ 2) - «х» - номер подверсии, в диапазоне от 0 до 9 отвечающий за метрологически незначимую часть ПО; 3) - контрольная сумма указана применительно к текущей версии модуля ПО (5.5); 4) - контрольная сумма указана применительно к текущей версии модуля ПО (1.3); | ||
Метрологические характеристики калориметров сжигания с бомбой (жидкостных) В-08МА «К» нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений в соответствии с п. 4.5 документа Р 50.2.077-2014 соответствует уровню «средний».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений энергии сгорания, кДж |
от 10 до 40 |
|
Диапазон значений энергетического эквивалента, Дж/К |
от 14850 до 15150 |
|
Пределы допускаемой относительной погрешности (расширенной неопределенности) значения энергетического эквивалента, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение температуры воды в сосуде на момент начала калориметрического опыта, °С |
25,00±0,05 |
|
Температура статирования оболочки, °С |
27,5 |
|
Нестабильность температуры статирования оболочки в течение 30 минут, °С, не более |
±0,05 |
|
Максимальное рабочее давление кислорода в калориметрической бомбе, МПа, не более - при сжигании твердого и жидкого топлива - при сжигании газообразного топлива |
10,8 3,9 |
|
Вместимость калориметрической бомбы, см3 |
325±15 |
|
Диапазон температуры транспортирования, °С |
от -50 до +50 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - напряжение питания переменного тока, В - частота питания переменного тока, Гц |
от +15 до +25 220+10%-10% 50±1 |
|
Потребляемая электрическая мощность, В^А, не более |
200 |
|
Масса сухого калориметра без комплекта принадлежностей, кг, не более |
21 |
|
Габаритные размеры калориметра, мм - высота - ширина - глубина |
480 275 420 |
|
Средний срок наработки на отказ, ч |
2800 |
|
Срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на титульный лист «Руководства по эксплуатации» методом компьютерной графики и методом офсетной печати на информационную таблицу (шильдик) на корпусе калориметра.
Комплектность
Таблица 4 - Комплектность калориметров
|
Наименование |
Обозначение |
Количество |
|
Калориметр сжигания с бомбой (жидкостный) В-08МА «К» |
«калориметр» |
1 шт. |
|
Комплект эксплуатационных документов: паспорт, руководство по эксплуатации |
«документация» |
1 шт. |
|
Комплект запасных инструментов и принадлежностей |
«ЗИП» |
1 шт. |
Поверка
осуществляется по документу МИ 2096-2009 «ГСИ. Калориметры сжигания с бомбой (жидкостные). Методика поверки».
Основное средство поверки: ГСО 5504-90 «Бензойная кислота «К-3» (рабочий эталон 1го разряда по ГОСТ Р 8.667-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калориметров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на калориметр (см. рисунок 1).
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.667-2009 ГСИ. Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания)
Техническая документация ТОО «Алматинский завод Эталон», Республика Казахстан
