Машины универсальные испытательные LFM

Назначение

Машины универсальные испытательные LFM предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Описание

Принцип действия машин универсальных испытательных LFM основан на преобразовании деформации испытуемого образца при растяжении, сжатии или изгибе в аналоговый электрический сигнал, пропорциональный измеряемой величине.

Машины универсальные испытательные LFM состоят из испытательной рамы со стальными направляющими колоннами, подвижной и неподвижной траверсы с захватами, датчика силы, датчика перемещения траверсы, блока управления и сбора данных.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных. Перемещение подвижной траверсы осуществляется от отдельного привода и позволяет изменять высоту рабочего пространства перемещения траверсы. Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и отображения значений величины силы и деформации. Конструкция корпуса машин универсальных испытательных LFM обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Машины могут быть укомплектованы датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными.

Машины универсальные испытательные LFM выпускаются в тридцати двух модификациях.

Модификации LFM-L-0.2, LFM-L-0.5, LFM-L-1, LFM-L-5, LFM-L-10 имеют одну направляющую колонну, настольное исполнение с приводом в основании машины.

Модификации LFM-L-20, LFM-L-25 имеют две направляющие колонны, напольное исполнение с приводом в основании машины.

Модификации LFM-20, LFM-50, LFM-100, LFM-125, LFM-150, LFM-200, LFM-250, LFM-300, LFM-400, LFM-500, LFM-600, LFM-1000, LFM-1200 имеют две или четыре направляющие колонны и две шариковинтовые пары.

Модификации LFM-C-3, LFM-C-10, LFM-C-20, LFM-C-50 настольные двухколонные машины с центральным шпинделем расположенным в верхней части машины.

Модификации LFMZ-30, LFMZ-50, LFMZ-100, LFMZ-200, LFMZ-250, LFMZ-300, LFMZ-400 , LFMZ-500 напольные двухколонные электромеханические с центральным шпинделем и приводом, расположенным в нижней части машины.

Модификации машин универсальных испытательных LFM отличаются наибольшим пределом нагрузки, габаритными размерами, массой и могут выпускаться в одно- (рисунок 1), двух- (рисунок 2) и трехзонном (рисунок 3) исполнениях.

Лист № 2

Рисунок 2

Всего листов 4

Рисунок 3

Рисунок 1

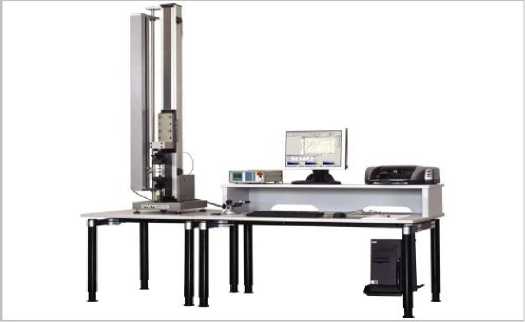

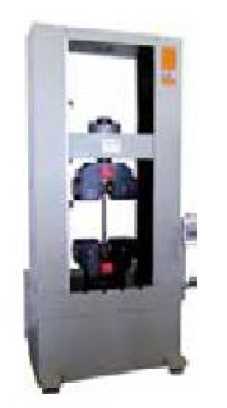

Рисунок 1. Общий вид машины универсальной испытательной LFM.

Программное обеспечение

Программное обеспечение (ПО), устанавливаемое в блок управления с загрузочного диска, отображено в таблице 1.

Таблица 1

* 4. - метрологически значимая часть ПО;

ХХ - метрологически не значимая часть ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики машин универсальных испытательных LFM приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на лицевую панель машины методом офсетной печати.

Комплектность

Комплектность средства измерения приведена в таблице 3.

Таблица 3

Поверка

осуществляется по МП ТИнТ 38-2012 «Машины универсальные испытательные LFM. Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» 28.05.2012г.

Основные средства поверки:

- динамометры с пределами допускаемой относительной погрешности не более ± 0,12 %;

- измерители длины цифровые с пределом допускаемой относительной погрешности ± 0,3 %;

- секундомер механический с погрешностью не более ± 0,2 %.

Сведения о методах измерений

Сведения о методах измерений содержатся в руководстве по эксплуатации.

Нормативные документы

1 Техническая документация изготовителя

2 ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
