Измерители шума и вибрации ВШВ-003-М3
| Номер в ГРСИ РФ: | 22714-02 |
|---|---|
| Производитель / заявитель: | ООО "Измеритель", г.Таганрог, Ростовской обл. |
|
22714-02: Описание типа
2012-22714-02.pdf
|
Скачать | 90.2 КБ |
Для измерений и анализа уровня звука (шума) и вибрации в жилых, производственных и полевых условиях, для определения источников шума и вибрации в местах нахождения людей, при исследованиях и испытаниях машин и механизмов, при разработке и контроле качества изделий в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22714-02 |
| Действует | по 13.12.2017 |
| Наименование | Измерители шума и вибрации |
| Модель | ВШВ-003-М3 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 34cf3044-da71-3546-f51f-d692a235b2ca |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Источник информации | CD 2002г |
| Технические условия на выпуск | ТУ 6154039055.7705.0020-01, ТУ 4277-002-27199633-02 |
| Класс СИ | 36 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 13.12.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 13.12.2017 |
| Номер сертификата | 11969 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1109 п. 13 от 13.12.201209 от 26.07.07 п.31904 от 26.03.02 п.55 |
Производитель / Заявитель
ООО "Измеритель", РОССИЯ, г.Таганрог
Россия
347900, Ростовская обл., Биржевой спуск, 8А, тел.(8634) 38-33-00, тел./факс 310-702, www.izmerit.ru, E-mail: izmerit@pbox.infotecstt.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.257-84, МИ 1873-88 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2252
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2083 (92%) |
| Неуспешных поверок (СИ непригодно) | 169 (8 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
22714-02: Описание типа
2012-22714-02.pdf
|
Скачать | 90.2 КБ |
Описание типа
Назначение
Измерители шума и вибрации ВШВ-003-М3 (далее - ВШВ-003-М3) являются портативными измерительными приборами, предназначенными для измерения и анализа шума и вибрации в жилых, производственных и полевых условиях и используются для определения источников шума и вибрации в местах нахождения людей, при исследованиях и испытаниях машин и механизмов, при разработке и контроле качества изделий в различных отраслях промышленности.
Описание
ВШВ-003-М3 построен по принципу преобразования звуковых и механических колебаний исследуемых объектов в пропорциональные электрические сигналы, которые затем усиливаются и измеряются с помощью измерительного прибора.
ВШВ-003-М3 имеет встроенные фильтры с частотными характеристиками А, В, С, а также полосовые фильтры: октавные и третьоктавные, позволяющие проводить классификацию, измерение и определение нормируемых параметров и характеристик шума и вибрации в соответствии с требованиями санитарных норм и стандартов безопасности труда.
ВШВ-003-М3 укомплектован виброизмерительными преобразователями ДН-3-М1, ДН-4-М1 и капсюлем микрофонным М-101. Прибор выполнен в прямоугольном корпусе. Для переноса он помещен в сумку, которая имеет карманы для размещения принадлежностей.

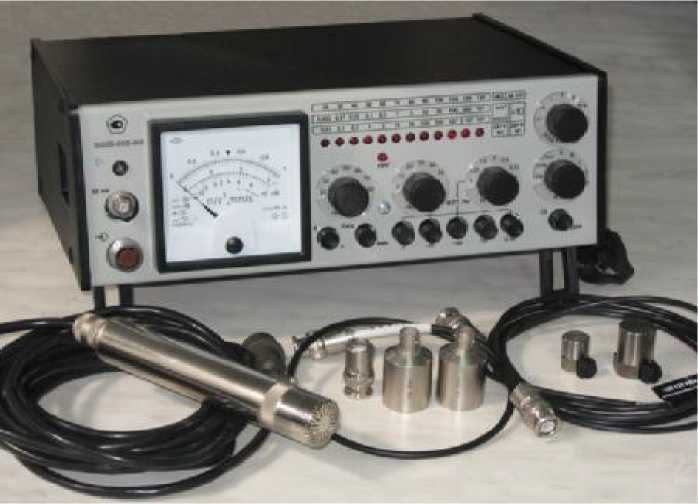

Рисунок №1 Внешний вид ВШВ-003-М3.
Технические характеристики
Динамический диапазон измерения уровня
звукового давления (относительно 240-5 Па), дБ 22 - 140
Пределы допускаемой абсолютной погрешности измерений уровней звукового давления на опорной частоте 1000 Гц и опорном уровне звукового давления 94 дБ, дБ ± 0,7
|
Лист № 2 всего листов 3 | |
|
Частотный диапазон измерения уровня звукового давления, Гц Средние геометрические частоты фильтров: |
2 - 18 000 |
|
октавные, Гц третьоктавные, Гц Класс точности при измерении шума Диапазон измерения виброускорения (СКЗ), м/с2 Диапазон измерения виброскорости (СКЗ), мм/с Диапазон частот измерения виброускорения, Гц Диапазон частот измерения виброскорости, Гц |
1 - 16 000 2 - 16 000 1 3-10’3 - 103 3-10’2 - 5’104 1 - 104 1 - 4-103 |
Пределы основной относительной погрешности измерения виброускорения: и виброскорости с преобразователем ДН-3-М1, в диапазонах частот :
|
(1-2) Гц, % (2-10) Гц, % (10-3000) Гц, % (3-4) кГц, % с преобразователем ДН-4-М1, в диапазонах частот (1-2) Гц, % (2-10) Гц, % (10-7000) Гц, % (7-10) кГц, % Мощность потребляемая ВШВ-003-М3: |
± 20 ± 15 ± 10 ± 15 ± 20 ± 15 ± 10 ± 15 |
|
при питании от сети переменного тока напряжением 220 В, В^А при питании от 5 элементов А373, В^А Габаритные размеры измерительного прибора, мм Масса измерительного прибора, кг Диапазон рабочих температур, о С Относительная влажность (при 25о С), до, % Средний срок службы, лет Средняя наработка на отказ, ч |
4 1 280x240x100 4,5 -10...+50 80 8 12 000 |
Знак утверждения типа
Знак утверждения типа наносится на лицевой панели ВШВ-003-М3 методом плоской печати, на титульный лист паспорта типографским способом.
КомплектностьВШВ-003-М3 Предусилитель микрофонный ВПМ-101 Капсюль микрофонный конденсаторный М-101 Преобразователь пьезоэлектрический виброизмерительный ДН-3-М1 Преобразователь пьезоэлектрический виброизмерительный ДН-4-М1 Источник питания ЗИП одиночный к ВШВ-003-М3 Паспорт на ВШВ-003-М3 Паспорт на преобразователь ДН-3-М1 Паспорт на преобразователь ДН-4-М1 |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 комп. 1 экз. 1 экз. 1 экз. |
Поверка
производится в соответствии с ГОСТ 8.257-84 «Шумомеры. Методика поверки», МИ 1873-88 «Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».
Сведения о методах измерений
Сведения о методах измерений изложены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 17187-81 «Шумомеры. Общие технические требования и методы испытаний».
ГОСТ 17168-82 «Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний».
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
ТУ 4277-002-27199633-2002 «Измеритель шума и вибрации ВШВ-003-М3. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованием.
