Твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А
| Номер в ГРСИ РФ: | 22736-12 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "ЦЕНТР "МЕТ", г. Москва |
Твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22736-12 |
| Действует | по 04.07.2027 |
| Наименование | Твердомеры портативные динамические |
| Модель | МЕТ-Д1, МЕТ-Д1А |
| Модификации |
МЕТ-Д1 МЕТ-Д1А |
| Приказы |
№2186 от
26.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0f83a197-7a6e-45b2-02d8-e08b22a0eb6d |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 13.09.2012 утвержден вместо 22736-07 |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48115 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 48 от 13.09.201209 от 26.07.07 п.280 |
Производитель / Заявитель
ООО «Центр «МЕТ», РОССИЯ, 109052, г. Москва, ул. Подъемная, д. 14, стр. 11, помещ. № 13
Россия
124460, Зеленоград, Панфиловский пр-т, 10, оф. 314, а/я 117, (111250, Красноказарменная, 13, стр.1, тел. 506-90-38) (109518, ул.Люблинская, 5, к.4, тел. 273-41-04)
Поверка
| Методика поверки / информация о поверке |
МЕТ-ТП.01 МП Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А, Твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, Твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1716
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1659 (97%) |
| Неуспешных поверок (СИ непригодно) | 57 (3 %) |
| Актуальность информации | 17.11.2026 |
Поверители
Скачать
|
22736-12: Описание типа
2017-22736-12.pdf
Файл устарел
|
Скачать | 150.6 КБ | |
|
22736-12: Методика поверки
2022-mp22736-12.pdf
Файл устарел
|
Скачать | 414.1 КБ | |
|
22736-12: Методика поверки
МЕТ-ТП.01 МП
2022-mp22736-12-1.pdf
Файл устарел
|
Скачать | 414.1 КБ | |
|
22736-12: Описание типа
2017-22736-12-1.pdf
|
Скачать | 150.6 КБ | |
|
22736-12: Описание типа
2026-22736-12.pdf
|
Скачать | 187.6 КБ | |
|
22736-12: Методика поверки
МЕТ-ТП.01 МП
2022-mp22736-12-2.pdf
|
Скачать | 414.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.
Описание
Твердомеры представляют собой портативные приборы, состоящие из электронного блока и динамического датчика.
Принцип работы твердомера основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным сферическим наконечником.
Модификация МЕТ - Д1 имеет электронный блок в пластмассовом корпусе, МЕТ-Д1А - в алюминиевом корпусе. Корпус электронного блока МЕТ-Д1А является пылевлагонепроницаемым, класса защиты IP66. Электронный блок МЕТ-Д1А исполняется на более качественной элементной базе, что обеспечивает экономичный режим работы. Остальные метрологические и технические характеристики у твердомеров одинаковые.
Внешний вид твердомера МЕТ-Д1 приведён на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.
Рисунок 1 - Внешний вид твердомера МЕТ-Д1

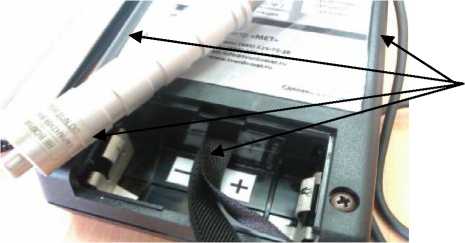

места пломбировки
Рисунок 2 - Схема пломбировки твердомера
Внешний вид твердомера МЕТ-Д1А приведён на рисунке 3, схема пломбировки от несанкционированного доступа на рисунке 4.
Рисунок 3 - Внешний вид твердомера МЕТ-Д1А

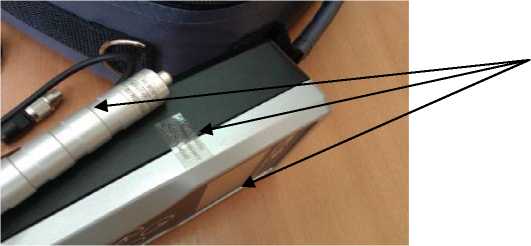

места пломбировки
Рисунок 4 - Схема пломбировки твердомера
Программное обеспечение
Программное обеспечение (ПО) MET-D и MET-DA, встроенное в твердомеры МЕТ-Д1 и МЕТ-Д1А соответственно, разработанное ООО Центр «МЕТ», г. Москва, используется для управления записью, хранением и статистической обработки результатов измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Информация о программном обеспечении твердомера
|
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентифика ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение для твердомера МЕТ-Д1 (встроенное) |
MET-D |
8.12 |
- |
- |
|
Программное обеспечение для твердомера МЕТ-Д1А (встроенное) |
MET-DA |
8.12 |
- |
- |
Технические характеристики
Метрологические характеристики твердомеров приведены в таблице 2.
аблица 2 - Метрологические характеристики твердомеров
|
Диапазоны измерений твердости по шкалам |
Пределы допускаемой абсолютной погрешности измерения твердости | |
|
Роквелла «С» |
(20-70) HRC |
± 2 HRC |
|
Бринелля |
(75-450) НВ |
± 12 НВ |
|
Виккерса |
(75-1000) HV |
± 15 HV |
|
Шора «D» |
(23-102) HSD |
± 3 HSD |
Масса твердомера МЕТ-Д1, кг, не более
Масса твердомера МЕТ-Д1А, кг, не более
Длина кабеля, соединяющего датчик с электронным блоком, мм, не менее
Время одного измерения твёрдости, с, не более
Напряжение питания от сети переменного тока частотой от 47 до 53 Гц, В.......................................................................................от 100 до 240
Напряжение питания от аккумуляторной батареи, В
Рабочие условия применения: температура окружающего воздуха, оС........................................от минус 10 до 50
относительная влажность воздуха, при 25 оС, %, не более
атмосферное давление, кПа............................................................от 84 до 106,7
Технические характеристики датчиков приведены в таблице 3.
|
Таблица 3 - г |
"ехнические характеристики датчиков | |||
|
Обозначе ние |
Наименование |
Габаритные размеры (длина х диаметр), мм |
Масса, кг, не более |
Ресурс (минимальное количество измерений) |
|
Д |
Динамический |
140х25 |
0,09 |
100000 |
|
ДК |
Динамический короткий |
80х25 |
0,07 |
100000 |
Технические характеристики электронных блоков приведены в таблице 4.
Таблица 4 - Технические характеристики электронных блоков
|
Обозначе ние |
Корпус |
Габаритные размеры (длина х ширина х высота), мм |
Масса, кг, не более |
Тип аккумуляторной батареи / количество батарей в блоке |
|
МЕТ-Д1 |
Пластмассовый |
145 х 80 х 40 |
0,36 |
NiMh (размер С) / 1 |
|
МЕТ-Д1А |
Алюминиевый |
180 х 80 х 42 |
0,65 |
АА / 4 |
Знак утверждения типа
Знак утверждения типа наносится на корпус твердомеров портативных динамических МЕТ-Д1, МЕТ-Д1А в виде наклеиваемой плёнки на титульный лист руководства по эксплуатации МЕТ. 39601863. 009 РЭ типографским или иным способом.
Комплектность
Электронный блок МЕТ-Д1 / МЕТ-Д1А..........................................1 шт. (по заказу)
Датчик динамический Д (ДК).......................................................1 шт. (по заказу)
Толкатель для датчика ДК...........................................................1 шт. (по заказу)
Кабель для связи датчика Д с электронным блоком...........................1 шт. (по заказу)
Кабель USB для связи с компьютером.............................................................1 шт.
Аккумуляторная батарея: тип NiMh, размер С (для блока МЕТ-Д1)..........................................................1 шт.;
тип АА (для блока MET- Д1А)....................................................................4 шт.
Зарядное устройство.....................................................................................1 шт.
CD-диск с программным обеспечением.............................................................1 шт.
Свидетельство о поверке...........................................................................1 шт.
Методика поверки............................................................................................1 шт.
Руководство по эксплуатации МЕТ. 39601863. 009 РЭ........................................1 шт.
Эталонные меры твердости Роквелла................................................................2 шт.
Универсальный чехол...............................................................................1 шт.
Упаковочная сумка..................................................................................1 шт.
Сведения о методах измерений
Руководство по эксплуатации МЕТ. 39601863. 009 РЭ, п.6.
Нормативные документы
1 ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
2 ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла
3 ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
4 ГОСТ 8.516-2001 Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D
5 ТУ 4271-03-18606393-2012. Твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А
