Твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА
| Номер в ГРСИ РФ: | 22737-12 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "Центр физико-механических измерений "МЕТ", г.Москва |
Для измерения твердости металлов и сплавов по шкалам Роквелла, Бринелля, Виккерса и Шора D, для использования в производственных и лабораторных условиях в машиностроении, металлургии, энергетике и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22737-12 |
| Действует | по 04.07.2027 |
| Наименование | Твердомеры портативные комбинированные |
| Модель | МЕТ-УД, МЕТ-УДА |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d905da8d-db83-06db-9efa-926bb7b489eb |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 13.09.2012 утвержден вместо 22737-07 |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48113 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 46 от 13.09.201209 от 26.07.07 п.281 |
Производитель / Заявитель
ООО "Центр "МЕТ", г. Москва
Россия
124460, Зеленоград, Панфиловский пр-т, 10, оф. 314, а/я 117, (111250, Красноказарменная, 13, стр.1, тел. 506-90-38) (109518, ул.Люблинская, 5, к.4, тел. 273-41-04)
Поверка
| Методика поверки / информация о поверке |
МЕТ-ТП.01 МП Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А, Твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, Твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4180
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4039 (97%) |
| Неуспешных поверок (СИ непригодно) | 141 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
22737-12: Описание типа
2017-22737-12.pdf
|
Скачать | 146.3 КБ | |
|
22737-12: Методика поверки
2022-mp22737-12.pdf
Файл устарел
|
Скачать | 403.8 КБ | |
|
22737-12: Методика поверки
МЕТ-ТП.01 МП
2022-mp22737-12-1.pdf
|
Скачать | 403.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.
Описание
Твердомеры представляют собой портативные приборы, состоящие из электронного блока и двух датчиков - динамического и ультразвукового.
Принцип работы твердомера с динамическим датчиком основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным сферическим наконечником.
Принцип работы твердомера с ультразвуковым датчиком основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса с углом между гранями 136 градусов.
Модификация МЕТ - УД имеет электронный блок в пластмассовом корпусе, МЕТ-УДА - в алюминиевом корпусе. Корпус электронного блока МЕТ-УДА является пылевлагонепроницаемым, класса защиты IP66. Электронный блок МЕТ-УДА исполняется на более качественной элементной базе, что обеспечивает экономичный режим работы. Остальные метрологические и технические характеристики у твердомеров одинаковые.
Внешний вид твердомера МЕТ-УД приведён на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.

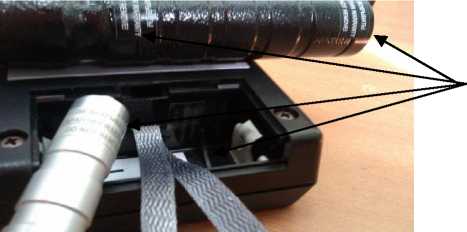

места пломбировки
Рисунок 2 - Схема пломбировки твердомера.

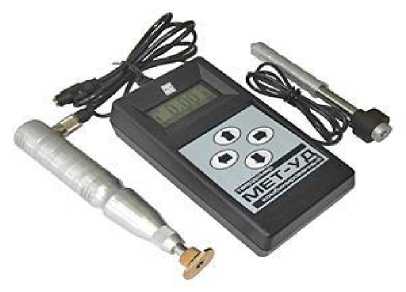

Рисунок 1 - Внешний вид твердомера МЕТ-УД
Внешний вид твердомера МЕТ-УДА приведён на рисунке 3, схема пломбировки от несанкционированного доступа на рисунке 4.

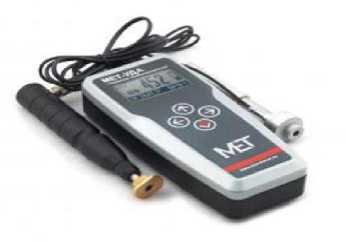

Рисунок 3 - Внешний вид твердомера МЕТ-УДА

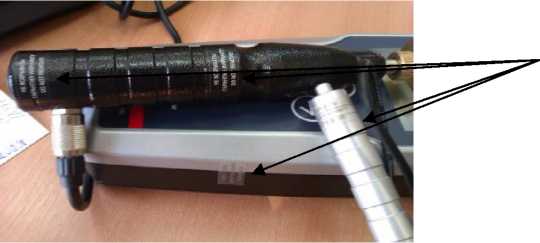

места пломбировки
Рисунок 4 - Схема пломбировки твердомера.
Программное обеспечение
Программное обеспечение (ПО) MET-UD и MET-UDA, встроенное в твердомеры МЕТ-УД и МЕТ-УДА соответственно, разработанное ООО Центр "МЕТ", г. Москва, используется для управления записью, хранением и статистической обработки результатов измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Идентификационные данные (признаки) ПО приведены в таблице 1:
Таблица 1 - Информация о программном обеспечении твердомера.
|
Наименование ПО |
Идентиф икаци-онное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентиф икатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение для твердомера МЕТ-УД (встроенное) |
MET-UD |
8.12 |
- |
- |
|
Программное обеспечение для твердомера МЕТ-УДА (встроенное) |
MET-UDA |
8.12 |
- |
- |
Технические характеристики
Метрологические характеристики твердомеров приведены в таблице 2:
Таблица 2 - Метрологические характеристики твердомеров
|
Диапазоны измерений твердости по шкалам: |
Пределы допускаемой абсолютной погрешности измерения твердости | |
|
Роквелла "С" |
(20-70) HRC |
± 2 HRC |
|
Бринелля |
(75-450) НВ |
± 12 нВ |
|
Виккерса |
(75-1000) HV |
± 15 HV |
|
Шора “D“ |
(23-102) HSD |
± 3 HSD |
Масса твердомера МЕТ-УД, кг, не более
Масса твердомера МЕТ-УДА, кг, не более
Длина кабеля, соединяющего датчик с электронным блоком, мм, не менее
Время одного измерения твёрдости динамическим датчиком, с, не более
Время одного измерения твёрдости ультразвуковым датчиком, с, не более
Напряжение питания от сети переменного тока частотой от 47 до 53 Гц, В........от 100 до 240.
Напряжение питания от аккумуляторной батареи, В
Рабочие условия применения:
температура окружающего воздуха, оС.............................................от минус 10 до 50;
относительная влажность воздуха, при 25 оС, %, не более
атмосферное давление, кПа................................................................от 84 до 106,7.
Технические характеристики датчиков приведены в таблице 3:
Таблица 3 - Технические характеристики датчиков
|
Обозначение |
Наименование |
Усилие прижима, Н |
Г абаритные размеры (длина х диаметр), мм |
Масса, кг, не более |
Ресурс (минимальное количество измерений) |
|
Д |
Динамический |
- |
140х25 |
0,09 |
100000 |
|
ДК |
Динамический короткий |
- |
80x25 |
0,07 |
100000 |
|
У10 |
У льтразвуковой |
9,8 |
160х25 |
0,15 |
200000 |
|
У15 |
У льтразвуковой |
14,7 |
160x25 |
0,15 |
200000 |
|
У50 |
У льтразвуковой |
49,0 |
160x25 |
0,15 |
200000 |
|
У100 |
У льтразвуковой |
98,0 |
160x25 |
0,15 |
200000 |
|
У15К |
Ультразвуковой короткий |
14,7 |
80x40 |
0,13 |
200000 |
|
У50К |
Ультразвуковой короткий |
49,0 |
80x40 |
0,13 |
200000 |
Технические характеристики электронных блоков приведены в таблице 4:
Таблица 4 - Технические характеристики электронных блоков
|
Обозначение |
Корпус |
Г абаритные размеры (длина х ширина х высота), мм |
Масса, кг, не более |
Тип аккумуляторной батареи / количество батарей в блоке |
|
МЕТ-УД |
Пластмассовый |
145 х 80 х 40 |
0,36 |
NiMh (размер С) / 1 |
|
МЕТ-УДА |
Алюминиевый |
180 х 80 х 42 |
0,65 |
АА / 4 |
Знак утверждения типа
Знак утверждения типа наносится на корпус твердомеров портативных комбинированных МЕТ-УД, МЕТ-УДА в виде наклеиваемой плёнки на титульный лист руководства по эксплуатации МЕТ. 39601863. 009 РЭ типографским или иным способом.
Комплектность
Электронный блок MET-УД / MET-УДА.................................... 1 шт. (по заказу).
Датчик ультразвуковой У15 (У10, У50, У100, У15К, У50К)..............1 шт. (по заказу).
Датчик динамический Д (ДК)...................................................1 шт. (по заказу).
Толкатель для датчика ДК........................................................1 шт. (по заказу)
Кабель для связи динамического датчика Д с электронным блоком......1 шт. (по заказу)
Кабель для связи ультразвукового датчика с электронным блоком .. ..1 шт. (по заказу)
Кабель USB для связи с компьютером..........................................1 шт.
Аккумуляторная батарея:
тип NiMh, размер С (для блока MET- УД)...................1 шт.;
тип АА (для блока MET- УДА)......................4 шт.
Зарядное устройство.........................1 шт.
CD-диск с программным обеспечением............................................ 1 шт.
Свидетельство о поверке........................1 шт.
Методика поверки МЕТ - ТП.01 МП...................1 шт.
Руководство по эксплуатации МЕТ. 39601863.009 РЭ.........1 шт.
Эталонные меры твердости Роквелла...................2 шт.
Универсальный чехол..........................1 шт.
Упаковочная сумка.........................1 шт.
Поверка
проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ - ТП.01 МП ”, утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.
Сведения о методах измерений
Руководство по эксплуатации МЕТ. 39601863.009 РЭ, п.6.
Нормативные документы
1 ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
2 ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла.
3 ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.
4 ГОСТ 8.516-2001 Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D.
5 ТУ 4271-04-18606393-2012. Твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
