Меры твердости эталонные 2-го разряда МТВ-5

Назначение

Меры твердости эталонные МТВ-5 (далее меры) являются мерами 2-го разряда и предназначены для воспроизведения твердости по шкалам Виккерса.

Меры применяют для поверки приборов измерения твердости по методу Виккерса.

Описание

Меры представляют собой плитки прямоугольной формы с одной рабочей поверхностью, изготовленные из качественной углеродистой стали по ГОСТ 1435-99.

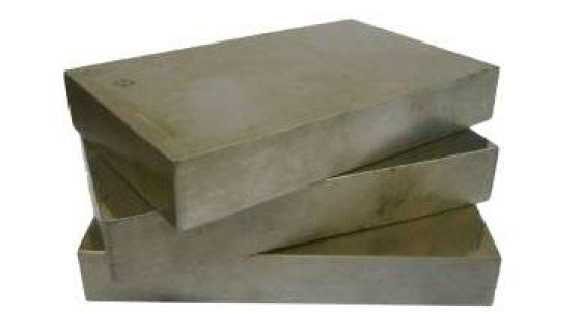

Рис. 1

Технические характеристики

Метрологические и технические характеристики представлены в таблице 1

Таблица 1

Отклонение от параллельности рабочей и опорной поверхностей на длине 50 мм долж-

но быть не более 0,01 мм.

Отклонение от плоскостности рабочей и опорной поверхностей должно быть не более 0,01 мм.

Шероховатость поверхностей должна быть Ra по ГОСТ 2789, мкм, не более:

рабочей - 0,04; опорной - 0,5; боковых - 2,5.

Габаритные размеры: длина 120±1 мм, ширина 75±1 мм, высота не менее 16 мм.

Масса меры не более 1,5 кг.

Знак утверждения типа

наносится на титульный лист паспорта Гб 2.706.045 ПС типографским или иным способом.

Комплектность

в комплект поставки входят:

- меры твердости эталонные 2-го разряда МТВ-5 - 1 комплект (5штук)

- паспорт Гб 2.706.045 ПС                         - 1 экз.

Поверка

осуществляется по ГОСТ 8.335-04 “Меры твердости эталонные. Методы и средства поверки”.

Основными средствами поверки являются твердомеры-компараторы Виккерса 1 разряда.

Сведения о методах измерений

Сведения о методиках измерений указаны в паспорте.

Нормативные документы

1. ГОСТ 9031-75 «Меры твердости образцовые. Технические условия»,

2. ГОСТ 8.335-04 “Меры твердости эталонные. Методы и средства поверки”.

Рекомендации к применению

- при осуществлении мероприятий государственного контроля (надзора).
