Угломеры оптические УО-2

Назначение

Оптические угломеры УО-2 предназначены для измерения углов у деталей машин между двумя плоскостями, между плоскостью и образующей цилиндра.

Описание

Внешний вид прибора показан на рис. 1 и 2.

Рис. 1

Рис. 2

Утверждены Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 26/1 1968 г.

Выпуск разрешен до 1/1 1973 г.

Стр. 2 J* 228—68

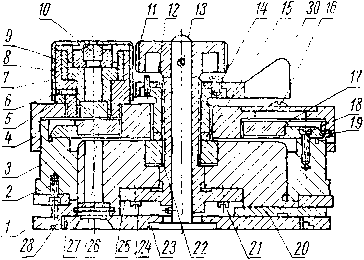

Оптический угломер (рис. 3) состоит из корпуса 28 с отсчетным устройством и двух линеек — сдвоенной 1 и сменной 20, предназначенных для определения измеряемого угла. К угломеру приложены две сменные линейки длиной 150 и 300 мм.

Кроме того, к угломеру прилагают подставку 2 (рис. 2), основание которой оформлено в виде призмы. Эта подставка обеспечивает удобство работы при измерении угла, одна из сторон которого является образующей цилиндрической

Рис. 3

№ 228—68 Стр. 3

поверхности. При измерении таких углов сдвоенную линейку угломера закрепляют в пазу подставки 2 при помощи вкладыша Л прижима 4 и гайки 3 (см. рис. 2).

Фланец 25 крепится винтами 21 и 24. Сдвоенная линейка 1 (рис. 3) жестко соединена винтами 2 с кольцом 3.

Сменная линейка 20 вставлена в вырез корпуса 28 и закрепляется в любом положении по ее длине поворотом маховичка 11, укрепленного на конце валика 23 штифтом 13. Вместе с корпусом 28 эту линейку можно поворачивать на любой угол относительно сдвоенной линейки и закреплять в нужном положении. Валик 23 имеет эксцентрик для перемещения зажимного диска 27. При повороте маховичка 11 по часовой стрелке эксцентрик перемещает зажимной диск, при этом выступ зажимного диска, входящий в продольный паз линейки, прижимает последнюю к корпусу и тем самым закрепляет ее.

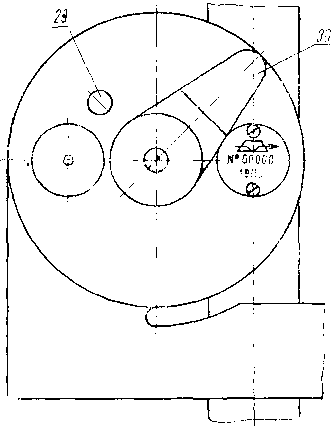

Линейки закрепляют под требуемым углом поворотом рычага 30, который ограничен упором 29. При вращении рычага 30 по часовой стрелке вращается жестко связанная с ним винтом 14 втулка 12, она нажимает на кольцо 15 и сухарь 22, в результате чего линейка 20 фиксируется под требуемым углом. При вращении рычага 30 против часовой стрелки кольцо 15 и сухарь 22 освобождаются и тем самым позволяют линейке свободно вращаться.

Отсчетное устройство угломера состоит из стеклянного лимба 17 и нониуса 26. Отсчетная система, помещенная в корпусе 5, закрыта сверху блендой 7. Лимб 17 винтами 18 крепится на кольце 3, жестко соединенном со сдвоенной линейкой. Ось лимба совпадает с осью вращения подвижной линейки. Заводская юстировка положения лимба производится винтами 19. На крышке корпуса помещена заводская марка 16.

В крышке 4 на резьбе закреплена втулка 9, в которой стопорными винтами 6 крепятся оправа 8 с нониусом 26 и лупой 10. Шкала лимба 17 нанесена на плоскости, обращенной к нониусу, и состоит из четырех секторов по 90° с ценой деления 1° и оцифрованных от 0 до 90° через 2°.

Шкалы лимба и нониуса, освещающиеся через окно в зажимном диске 27, рассматриваются через лупу 10 с увеличением 40х. При установке линеек угломера по измеряемому углу отсчетный нониус, жестко связанный с крышкой 4 и сменной линейкой, поворачивается вместе с ними относительно стеклянного лимба, который жестко связан со сдвоенной линейкой. По шкалам лимба и нониуса снимают отсчет, соответствующий измеряемому углу.

Стр. 4 № 228—68

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы измеряемых углов от 0 до 180°.

Цена деления шкалы лимба 1°.

Цена деления нониуса 5'.

Погрешность показаний, не более ±2,5'.

Габаритные размеры прибора: 300X67X33 мм.

Габаритные размеры футляра: 320X87X44 мм.

Вес прибора 0,470 кг.

Вес прибора в футляре 0,940 кг.

Комплектность

В комплект прибора входят:

1) две сменные линейки длиной 150 и 300 мм;

2) подставка (по желанию заказчика);

3) футляр;

4) паспорт.

Поверка

Оптические угломеры поверяются в соответствии с ГОСТ 13006—67.

Испытания проводил Всесоюзный научно-исследовательский институт Комитета стандартов, мер и измерительных приборов при Совете Министров СССР (ВИИ И К).
