Магазины нагрузок МР3025
| Номер в ГРСИ РФ: | 22808-07 |
|---|---|
| Производитель / заявитель: | ООО предприятие "ЗИП-Научприбор", г.Краснодар |
Для использования в качестве поверке измерительных трансформаторов напряжения с номинальными напряжениями 100/√3 В и 100 В. Область применения - электротехническая промышленность.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22808-07 |
| Действует | по 17.07.2027 |
| Наименование | Магазины нагрузок |
| Модель | МР3025 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0dc5b5d7-c3fa-04e5-2d24-be426bf4b9e2 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4225-030-16851585-2007 |
| Класс СИ | 34.01.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 02.10.2012 продлен срок свидетельстваВзамен № 22808-02 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 02.10.2017 |
| Номер сертификата | 29181 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 823 п. 06 от 02.10.201210 от 13.09.07 п.131 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ЗИП-Научприбор" (ООО "ЗИП-Научприбор"), г. Краснодар
Россия
350072, ул.Московская, 5. Тел. (861) 252-32-20, факс 252-33-83 (350010, Зиповская ул., 5) Тел./факс (861) 252-25-80, www.znp.ru, E-mail: znp@znp.ru
Поверка
| Методика поверки / информация о поверке | ЗИУСН.452.003 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
6821
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6733 (99%) |
| Неуспешных поверок (СИ непригодно) | 88 (1 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
22808-07: Описание типа
2017-22808-07.pdf
|
Скачать | 974 КБ | |
|
22808-07: Методика поверки
2022-mp22808-07.pdf
|
Скачать | 71.5 КБ |
Описание типа
Назначение
Магазины нагрузок МР 3025 предназначены для использования в качестве нагрузок при поверке измерительных трансформаторов напряжения с номинальными вторичными напряжениями 100А/3 В и 100В.
Описание
Магазины нагрузок МР 3025 (далее - магазины) представляют собой переносные приборы, собранные в диэлектрическом корпусе и снабженные откидывающейся ручкой. Изготавливаются в типоисполнениях МР3025 (100 В; 80,42 В-А), МР3025 (57,7 В; 80,42 ВА), МР3025 (100 В; 200 B A), МР3025 (57,7 В; 200 В А). Магазины содержат переключаемые секции нагрузок, которые обеспечивают нагрузку поверяемого измерительного трансформатора напряжения. Секции могут быть включены в любом наборе. Каждая секция состоит из последовательно соединенных резистора, дросселя и выключателя. Подключение секций к
входным зажимам производится соответствующими выключателями, установленными на лицевой панели. Для подключения вторичной обмотки трансформатора к входным зажимам магазина следует использовать гибкий изолированный провод сечением не менее 0,5 мм2, снабженный наконечниками.

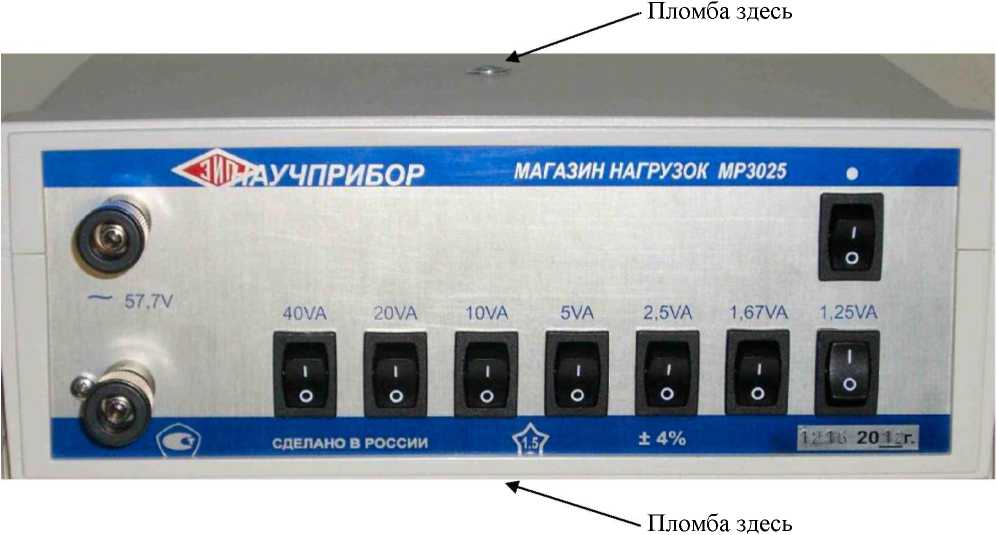

Общий вид передней панели магазина МР3025 (57,7В; 80,42ВА)
Пломба здесь
Общий вид передней панели магазина MP3025 (57,7В; 200ВА)
• Пломба здесь

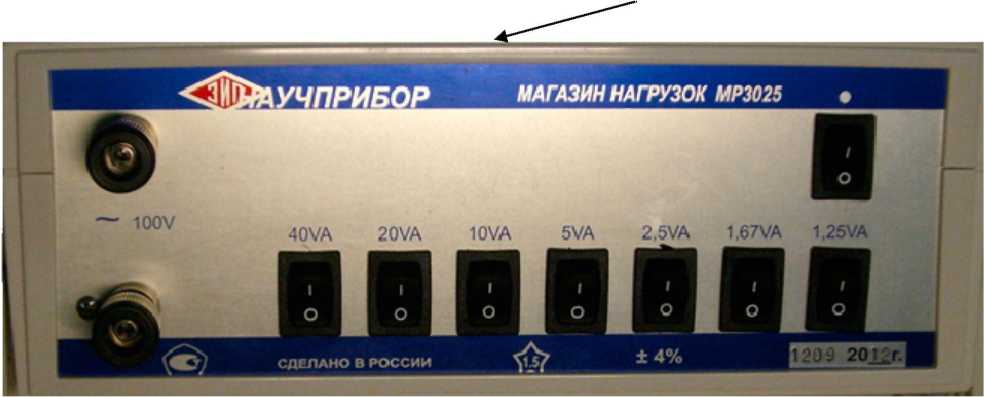

■ Пломба здесь Общий вид передней панели магазина МР3025 (100В; 80,42ВА)
Пломба здесь
Пломба здесь

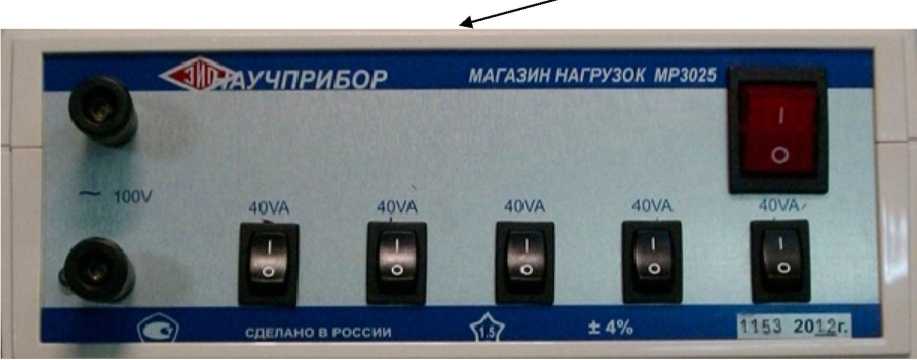

Общий вид передней панели магазина МР3025 (100В; 200ВА)

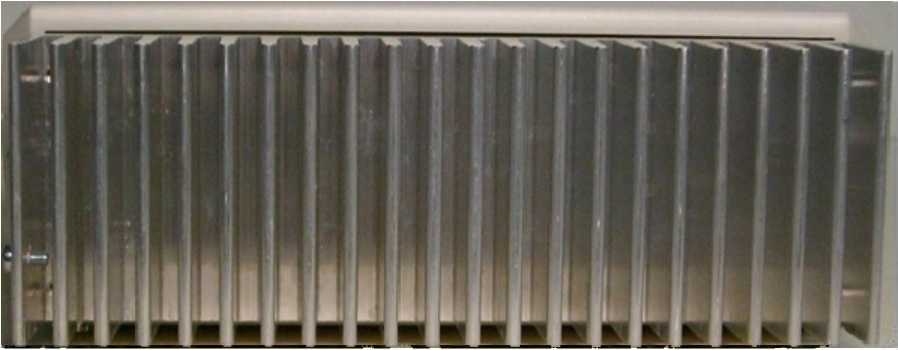

Общий вид задней панели магазинов МР3025 модификаций (57,7В; 200ВА) (100В; 200ВА)
Общий вид задней панели магазинов МР3025 модификаций (57,7В; 80,42ВА) (100В; 80,42ВА)
Основные технические характеристики
Значение активных сопротивлений и индуктивности нагрузок, а также их допускаемые отклонения приведены в таблице 1.
Таблица 1 - Характеристики магазинов
|
Обозначение секции (номинальное значение полной мощности нагрузки), В А |
Номинальное значение активного сопротивления нагрузки, Ом |
Допустимое отклонение активного сопротивления нагрузки, Ом, не более |
Номинальное значение индуктивности нагрузки, Гн |
Допустимое отклонение индуктивности нагрузки, Г и, не более |
|
МР3025.1 (100 В; 80/ |
12 В А) | |||
|
40 |
200 |
±8 |
0,477 |
±0,019 |
|
20 |
400 |
± 16 |
0,955 |
± 0,038 |
|
10 |
800 |
±32 |
1,910 |
± 0,076 |
|
5 |
1600 |
±64 |
3,820 |
±0,153 |
|
2,5 |
3200 |
± 128 |
7,639 |
± 0,305 |
|
1,67 |
4700 |
± 188 |
11,44 |
±0,46 |
|
1,25 |
6400 |
±256 |
15,28 |
±0,61 |
|
МР3025.2 (57,7 В; 80,42 В А) | ||||
|
40 |
66,6 |
±2,66 |
0,159 |
± 0,0064 |
|
20 |
133,2 |
±5,33 |
0,318 |
±0,0127 |
|
10 |
266,3 |
± 10,6 |
0,636 |
± 0,0254 |
|
5 |
532,6 |
±21,3 |
1,272 |
±0,051 |
|
2,5 |
1065,4 |
±42,6 |
2,545 |
±0,102 |
|
1,67 |
1594 |
±63,7 |
3,810 |
±0,152 |
|
1,25 |
2130 |
±85,2 |
5,090 |
± 0,203 |
|
МР3025.3 (100 В; 200 В А) | ||||
|
40 |
200 |
±8 |
0,477 |
±0,019 |
|
40 |
200 |
±8 |
0,477 |
±0,019 |
|
40 |
200 |
±8 |
0,477 |
±0,019 |
|
40 |
200 |
±8 |
0,477 |
±0,019 |
|
40 |
200 |
±8 |
0,477 |
±0,019 |
|
МР3025.4 (57,7 В; 200 В А) | ||||
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
|
40 |
66,6 |
±2,6 |
0,159 |
± 0,0064 |
Пределы допускаемых значений основной относительной погрешности комплексного сопротивления каждой секции магазина и суммарного значения комплексного сопротивления (при включении всех секций) равны ± 4 % от номинального значения включенной нагрузки.
Пределы допускаемых значений дополнительной погрешности комплексного сопротивления каждой секции магазина и суммарного значения комплексного сопротивления (при включении всех ступеней) не превышают пределов допускаемой основной погрешности при изменении температуры окружающего воздуха от нормальной до нижнего и верхнего значения рабочего диапазона температур.
Номинальный коэффициент мощности: 0,8.
Нормальные условия эксплуатации:
- температура окружающего воздуха: (18.. .22) °C;
- относительная влажность: (30 ... 80) %;
- атмосферное давление: (84 ... 106) кПа.
По устойчивости к климатическим воздействиям в рабочих условиях применения магазин соответствует к группе 2 по ГОСТ 22261:
- температура окружающего воздуха: (10.. .35) °C;
- относительная влажность: 80 % при 25 °C;
- атмосферное давление: (70 ... 106,7) кПа.
Предельные условия транспортирования магазина соответствуют группе 2 по ГОСТ 22261.
Габаритные размеры - не более 240 х 280 х 90 мм.
Масса магазина: 3,5 кг.
Средняя наработка на отказ - не менее 20 000 ч.
Средний срок службы - не менее 12 лет.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель магазина методом трафаретной печати, на титульные листы руководства по эксплуатации и формуляра - печатным способом.
Комплектность
В комплект магазина входят составные части, принадлежности и документация, приведенные в таблице 2.
Таблица 2 - Комплектность магазина
|
Наименование, условное обозначение |
Количество |
|
1 Магазин нагрузок MP3025 |
1 |
|
2 Руководство по эксплуатации |
1 |
|
3 Формуляр |
1 |
Поверка
осуществляется по документу ЗИУСН.452.ООЗ МП «Магазин нагрузок МР 3025 Методика поверки», согласованным ГЦИ СИ ФГУП «ВНИИМС» в июле 2007 г.
Перечень основных средств поверки магазина приведен в таблице 3. Таблица 3
|
Наименование средств поверки |
Основные технические характеристики |
|
1 Вольтметр цифровой Щ300 |
Диапазон измерений сопротивления постоянному току: (0,001... 10) кОм |
|
2. Прибор комбинированный цифровой В7-38 |
Диапазон измерений действующих значений напряжения переменного тока номинальной частотой 50 Гц: (0,1... 100) В, пределы допускаемой относительной основной погрешности^ [0,5+0,05(Uk/Ux-l]% |
|
3 Магазин емкостей Р5025 |
Диапазон емкостей: (0,001... 1,0) мкФ, кл. точности:0,5 |
|
4 Магазин сопротивлений РЗЗ |
Диапазон сопротивлений: (0,01... 19) кОм, кл. точности:0,5 |
|
5 Осциллограф С1-65А |
Диапазон измерений амплитуды периодического сигнала: 1мВ...10В, основная погрешность^ 3;. Диапазон измерений временных сигналов: (1... 100) мс, основная погрешность: ±4. |
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации ЗИУСН.452.ООЗ РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4225-046-05766445-01 «Магазин нагрузок МР3025»
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
