Измерители скорости воздушного потока СДСВ 01
| Номер в ГРСИ РФ: | 22814-18 |
|---|---|
| Производитель / заявитель: | ООО "Информационные Горные Технологии" (Ингортех), г.Екатеринбург |
Измерители скорости воздушного потока СДСВ 01 (далее - измерители) предназначены для измерений скорости воздушного потока в трубопроводах, горных выработках, вентиляционных системах угольных и промышленных предприятий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22814-18 |
| Действует | по 23.03.2028 |
| Наименование | Измерители скорости воздушного потока |
| Модель | СДСВ 01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 034e4316-9ad7-0781-5756-178b854a677d |
Производитель / Заявитель
Общество с ограниченной ответственностью "Информационные горные технологии" (ООО "Ингортех"), г. Екатеринбург.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
6386
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6348 (99%) |
| Неуспешных поверок (СИ непригодно) | 38 (1 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
22814-18: Описание типа
2025-22814-18.pdf
|
Скачать | 1.5 MБ | |
|
22814-18: Методика поверки
2018-mp22814-18.pdf
|
Скачать | 470.7 КБ |
Описание типа
Назначение
Измерители скорости воздушного потока СДСВ 01 (далее - измерители) предназначены для измерений скорости воздушного потока в трубопроводах, горных выработках, вентиляционных системах угольных и промышленных предприятий.
Описание
Принцип действия измерителя основан на измерении времени распространения ультразвука по направлению потока воздуха и против него.
Прохождение воздушного потока через зондируемое ультразвуковыми преобразователями пространство вызывает уменьшение времени распространения ультразвука по потоку и увеличение времени распространения ультразвука против потока, причем эти изменения находятся в функциональной зависимости от величины скорости воздушного потока. Измеритель определяет величину времени распространения ультразвука по направлению потока воздуха и величину времени распространения ультразвука против направления потока воздуха, рассчитывает величину скорости воздушного потока, отображает результат измерения и формирует выходной электрический сигнал, пропорциональный текущей скорости воздушного потока.
Измеритель состоит из электронного блока и присоединенной к нему измерительной головки. Измерительная головка является чувствительным элементом измерителя и представляет собой измерительный канал со встроенными в него пьезоэлектрическими преобразователями. Корпус электронного блока измерителя представляет собой пластиковую защитную оболочку, разделенную на 2 отделения: коммутационное, в котором расположены клеммы для соединения измерителя с внешними устройствами, и аппаратное, в котором располагаются печатные платы, служащие для обработки и отображения информации и формирования выходных сигналов.
Измерители выпускается в следующих модификациях СДСВ 01.YY.XX-t.dd,
СДСВ 01.YY.XX-MZ, где
YY - тип и величина выходного сигнала:
[01] - 0,4.2,0 В; [02] - 0(1)...5 мА; [03] - интерфейс RS-485;
XX - тип и величина питающего напряжения:
[01] - 12 В постоянного тока; [02] - 52 В переменного тока;
T - длина кабеля между измерительной головкой и корпусом:
[0] - измеритель поставляется со встроенной измерительной головкой;
[4] - длина кабеля 4 метра; [8] - длина кабеля 8 метров;
dd - длина трубы крепления измерительной головки:
[25] - длина трубы 250 мм; [38] - длина трубы 380 мм; [45] - длина трубы 450 мм;
[60] - длина трубы 600 мм.
М - модульное исполнение измерителя, в котором измерительная головка конструктивно объединена с электронной частью в неразборный модуль, представляющий собой автономную измерительную головку;
Z - комплектование измерителя выносным модулем индикации (ИДСВ):
[0] - ИДСВ не поставляется (может не указываться); [1] - ИДСВ поставляется.
Заводской номер в виде цифрового кода наносится печатным методом на лицевую панель корпуса.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид измерителя, места нанесения заводского номера и знака утверждения типа приведены на рисунках 1-3. Предусмотрено пломбирование от несанкционированного доступа в виде пломбировочных наклеек с двух сторон на торцах пластикового корпуса измерителей, разрушающихся при вскрытии корпуса, место пломбирования от несанкционированного доступа приведено на рисунке 2.
Рисунок 1 - Общий вид измерителя модификаций СДСВ 01.YY.XX-t.dd в разных вариантах исполнения корпуса
Место пломбирования
Рисунок 2 - Общий вид измерителя модификации СДСВ 01.YY.XX-M1

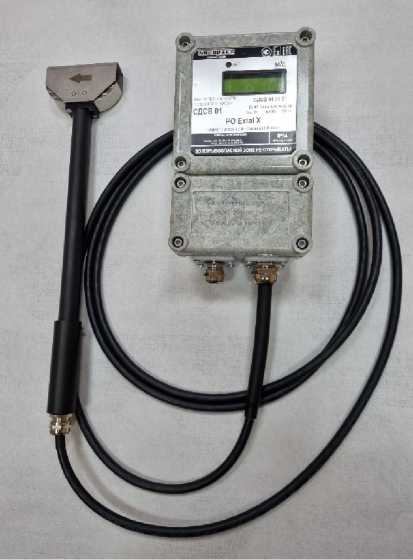

Рисунок 3 - Общий вид измерителя модификации СДСВ 01.YY.XX-t.dd
Программное обеспечение
Измеритель имеет встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показаны на рисунке 3.
Основные функции частей ПО:
- блок измерения скорости потока предназначен для измерения временных задержек сигнала по потоку и против потока и вычисления скорости потока;
- блок усреднения предназначен для фильтрации результатов измерений скорости потока;
- блок индикации предназначен для визуального отображения на дисплее измерительной и настроечной информации;
- блок вывода данных предназначен для вывода через аналоговый или цифровой выход измерительной информации на внешние устройства приема;
- блок управления предназначен для опроса кнопок и настройки параметров измерителя.

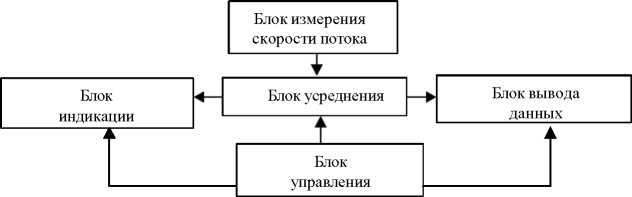

Рисунок 4 - Структурная схема ПО
Уровень защиты ПО «высокий» в соответствии с Р 50.2.007-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: |
sdsv-v541.bin |
|
- модификация СДСВ 01.01.01 |
sdsv-v542.bin |
|
- модификация СДСВ 01.02.01 |
sdsv-v543.bin |
|
- модификация СДСВ 01.03.01 - модификация СДСВ 01.ХХ.01-М |
sdsvm-v411.bin |
|
Номер версии ПО: |
5.41 |
|
- модификация СДСВ 01.01.01 |
5.42 |
|
- модификация СДСВ 01.02.01 |
5.43 |
|
- модификация СДСВ 01.03.01 - модификация СДСВ 01.ХХ.01-М |
4.11 |
|
Цифровой идентификатор ПО (контрольная сумма): |
0x47CC |
|
- модификация СДСВ 01.01.01 |
0xB4FC |
|
- модификация СДСВ 01.02.01 |
0xF1F1 |
|
- модификация СДСВ 01.03.01 - модификация СДСВ 01.ХХ.01-М |
0x26A7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,2 до 30,0 |
|
Диапазон преобразования скорости воздушного потока в электрический сигнал, м/с |
от -60 до +60 * |
|
Пределы допускаемой основной абсолютной погрешности измерения скорости воздушного потока, м/с |
±(0,10+0,03- V) ** |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности контролируемой среды в диапазоне рабочих значений относительной влажности, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +18 до +28 от 20 до 80 от 84 до 106,7 |
|
Примечания * СДСВ 01.01.ХХ и СДСВ 01.02.ХХ обеспечивают возможность изменения верхней границы диапазона преобразования из следующего ряда: 1, 2, 3, 5, 10, 20, 30, 60 м/с. * * где V - значение скорости воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал: | |
|
- напряжение постоянного тока (для СДСВ | |
|
01.01.XX), В |
от 0,4 до 2,0 |
|
- постоянный ток (для СДСВ 01.02.XX), мА |
от 0 до 5; от 1 до 5 |
|
- цифровой (для СДСВ 01.03.XX) |
RS-485 / ModbusRTU |
|
Напряжение питания, В: | |
|
- постоянного тока (для СДСВ 01.YY.01-t.dd, |
12 ± 3 |
|
СДСВ 01.YY.XX-MZ) - переменного тока (для СДСВ 01.YY.02-t.dd ) |
52 ± 13 |
|
Потребляемый ток при номинальном напряжении питания, мА, не более: | |
|
- постоянного тока 12В (для СДСВ 01.YY.01-t.dd, |
35 |
|
СДСВ 01.YY.01-MZ) - переменного тока 52В (для СДСВ 01.YY.02-t.dd) |
10 |
|
Габаритные размеры, мм, не более: - СДСВ 01.YY.XX-t.dd, ИДСВ (без измерительной головки) | |
|
- длина |
320 |
|
- ширина |
190 |
|
- высота |
100 |
|
- СДСВ 01.YY.XX-M | |
|
- длина |
100 |
|
- ширина |
90 |
|
- высота |
500 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - СДСВ 01.YY.XX-t.dd (без измерительной головки) - СДСВ O1.YY.XX-M (без модуля индикации) - ИДСВ |
3 3 3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -10 до +35 от 20 до 100 от 84,0 до 130,0 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Срок службы, лет, не менее |
10 |
|
Уровень и вид взрывозащиты (по ГОСТ 31610.11-2014) |
РО Ex ia I Ma Х |
|
Степень защиты от внешних воздействий (по ГОСТ 14254-96) |
IP54 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя в виде таблички.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |||
|
СДСВ 01 XX.YY-0.dd |
СДСВ 01 XX.YY-t.dd |
СДСВ 01 XX.YY-M0 |
СДСВ 01 XX.YY-M1 | ||
|
Защитная оболочка с электронными платами |
СДСВ 01 |
1 шт. |
1 шт. |
- |
1 шт. |
|
Измерительная головка с трубой длиной dd мм |
1 шт. |
1 шт. |
1 шт. |
1 шт. | |
|
Соединительный кабель |
- |
- |
1 шт. |
- |
- |
|
Комплект элементов крепления |
- |
1 шт. |
1 шт. |
- |
1 шт. |
|
Специальный ключ |
- |
1 шт. |
1 шт. |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 4213-002-44645436-04 |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Паспорт |
ПС 4213-002-44645436-04 |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Методика поверки |
- |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации РЭ 4213-002-44645436-04.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ТУ 4213-002-44645436-04 «Измерители скорости воздушного потока СДСВ 01. Технические условия».
