Дымомеры MDO 2 мод. MDO 2, MDO 2 LON
| Номер в ГРСИ РФ: | 22909-14 |
|---|---|
| Категория: | Дымомеры |
| Производитель / заявитель: | Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия |
Для измерения дымности отработавших газов. Область применения: контроль работы дизельных двигателей транспортных средств на станциях автотехобслуживания, диагностических станциях Государственного технического осмотра и станциях технического контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 22909-14 |
| Действует | по 19.11.2024 |
| Наименование | Дымомеры |
| Модель | MDO 2 мод. MDO 2, MDO 2 LON |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c73473cd-857c-2e35-2424-ba0f5a2e7e79 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2014 |
| Страна-производитель | Германия |
| Примечание | 26.02.2014 утвержден вместо 22909-07 |
| Информация о сертификате | |
| Срок действия сертификата | 26.02.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 206 п. 19 от 26.02.201409 от 26.07.07 п.380 |
Производитель / Заявитель
Фирма "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия
Германия
D-87490 Haldenwang/Allgau- Hoyen 20, Germany, тел. (08374) 585-124
Поверка
| Методика поверки / информация о поверке | МП 242-1692-2013 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 208 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
22909-14: Описание типа
2024-22909-14.pdf
|
Скачать | 165.7 КБ | |
|
22909-14: Методика поверки
2022-mp22909-14.pdf
|
Скачать | 555 КБ |
Описание типа
Назначение
Дымомеры MDO 2, модификации MDO 2, MDO 2 LON, предназначены для определения дымности отработавших газов дизельных двигателей колёсных и других транспортных средств.
Описание
Принцип действия дымомера MDO 2 основан на оптико-абсорбционном методе, заключающемся в измерении ослабления интенсивности света при его прохождении через задымленную среду.
Светодиод просвечивает измерительную камеру с оптической базой 0,43 м, которая заполнена отработавшим газом. Фотодиод регистрирует интенсивность излучения, прошедшего через задымленную среду. Прибор автоматически рассчитывает натуральный показатель ослабления и коэффициент ослабления светового потока.
Дополнительными функциями прибора являются индикация частоты вращения коленчатого вала дизельных двигателей и температуры масла в двигателе.
Конструктивно прибор состоит из измерительного блока и блока управления и индикации, в качестве которого выступает либо персональный компьютер, работающий под управлением автономного программного обеспечения «EUROSYSTEM» (модификация MDO 2 LON), либо ручной кабельный пульт управления, оснащённый печатающим устройством (модификация MDO 2).
Общий вид дымомера MDO 2 изображён на рисунках 1 и 2. Пломбировка корпуса не предусмотрена.

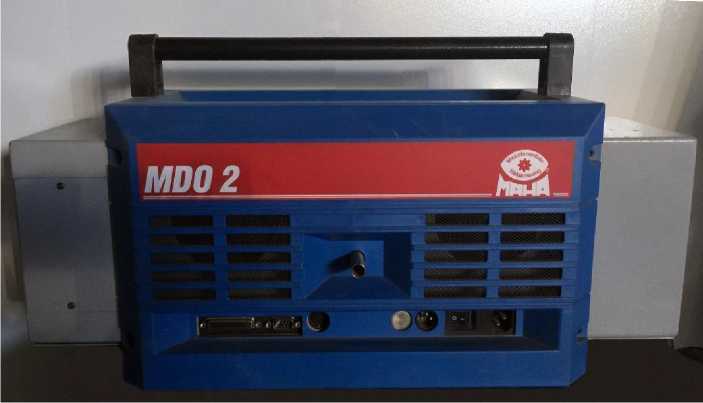

Рисунок 1 - Общий вид дымомера MDO 2 модификации MDO 2
Рисунок 2 - Общий вид дымомера MDO 2 модификации MDO 2 LON
Программное обеспечение
Дымомеры MDO 2 встроенное и автономное программное обеспечение (ПО):
Встроенное ПО «MDO2-LON» используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Автономное ПО «EUROSYSTEM» предназначено для передачи, отображения и хранения результатов измерений на внешних носителях.
Дымомеры MDO 2 имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для встроенного ПО |
Значение для автономного ПО |
|
Идентификационное наименование ПО |
MDO2-LON |
EUROSYSTEM |
|
Номер версии (идентификационный номер) ПО |
не ниже MESS V 1.00 |
не ниже 3.15 |
|
Цифровой идентификатор ПО |
60468 | |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений натурального показателя ослабления светового потока, м-1 |
от 0 до 10 |
|
Пределы допускаемой приведённой погрешности по шкале натурального показателя ослабления светового потока, % |
±2 |
|
Диапазон измерений коэффициента ослабления светового потока, % |
от 0 до 100 |
|
Пределы допускаемой приведённой погрешности по шкале коэффициента ослабления светового потока, % |
±2 |
|
Диапазон показаний частоты вращения, об/мин. |
от 400 до 8000 |
|
Диапазон показаний температуры масла, °С |
от 0 до 150 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более 1) измерительный блок - высота - ширина - длина 2) ручной пульт управления - высота - ширина - длина |
245 240 550 60 124 260 |
|
Масса, кг, не более 1) измерительный блок 2) ручной пульт управления |
13 1,0 |
|
Время установления показаний, мин, не более |
3 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Потребляемая мощность, В-А, не более |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - температура анализируемой среды, °С |
от 0 до +50 от 84,0 до 106,7 от 0 до +150 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
15 10000 |
Знак утверждения типа
наносится на лицевую панель прибора и титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дымомер MDO 2, MDO 2 LON |
- |
1 шт. |
|
Ручной пульт управления MDO 2 (в зависимости от модели) |
- |
1 шт. |
|
Соединительный кабель к ручному пульту управления или к РС |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки с изменениями № 1 |
МП-242-1692-2013 |
1 экз. |
|
Комплект принадлежностей |
- |
1 комп. |
|
Примечание: комплект принадлежностей согласовывается при заказе. | ||
Поверка
осуществляется по документу МП-242-1692-2013 «Дымомеры MDO 2 модификации MDO 2, MDO 2 LON. Методика поверки» с изменением № 1, утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «18» января 2017 г.
Основные средства поверки: наборы мер КНФ-1-01, регистрационный номер в Федеральном информационном фонде 37858-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт (формуляр).
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 41.24-2003 (Правила ЕЭК ООН №24) «Единообразные предписания, касающиеся: I. Сертификации двигателей с воспламенением от сжатия в отношении дымности; II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей».
ГОСТ Р 52160-2003 «Автототранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния».
Технический регламент о безопасности колёсных транспортных средств, утверждённый Постановлением Правительства Российской Федерации от 10 сентября 2009 года № 720.
Техническая документация изготовителя.
