Термометры для рефрижераторов ТП-11
| Номер в ГРСИ РФ: | 2293-21 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Термоприбор", г.Клин |
Термометры для рефрижераторов ТП-11 (далее термометры) предназначены для измерений температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 2293-21 |
| Наименование | Термометры для рефрижераторов |
| Модель | ТП-11 |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Открытое акционерное общество "ТЕРМОПРИБОР" (ОАО "ТЕРМОПРИБОР"), г. Клин, Московская обл.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 6981 |
| Найдено поверителей | 21 |
| Успешных поверок (СИ пригодно) | 6978 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0%) |
| Актуальность информации | 20.12.2024 |
Поверители
Скачать
| 2293-21: Описание типа СИ | Скачать | 260.5 КБ | |
| 2293-21: Методика поверки | Скачать | 43 КБ |
Описание типа
Назначение
Термометры для рефрижераторов ТП-11 (далее термометры) предназначены для измерений температуры.
Описание
Принцип действия термометров основан на тепловом изменении объема
термометрической жидкости, в зависимости от температуры измеряемой среды.
Термометры состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала для отсчета измеряемой температуры. Термометры модификации ТП-11М закреплены на основании.
К данному типу термометров относятся термометры модификаций ТП-11 и ТП-11М. Модификации термометров отличаются конструктивным исполнением и областью применения. Термометры ТП-11 предназначены для измерений температуры в камерах рефрижераторов. Термометры ТП-11М - для измерений температуры в различных устройствах других отраслей промышленности.
Нанесение знака поверки на термометр не предусмотрено.
Заводской номер наносится на каждый термометр на шкальную пластину по сквозной системе нумерации изготовителя по периоду (в пределах года).
Общий вид средства измерений представлен на рисунке 1.

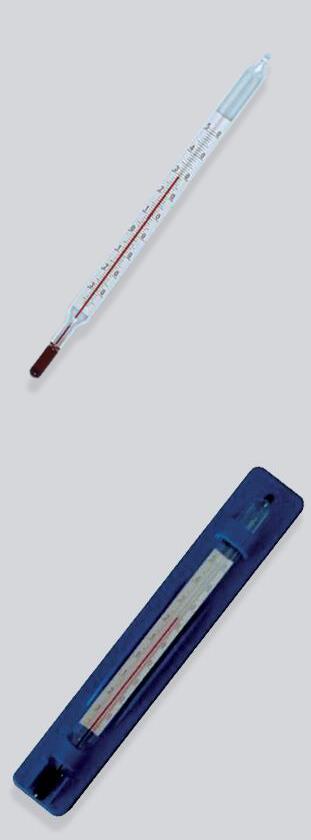

Рисунок 1 - Общий вид термометров для рефрижераторов, слева модификация ТП-11, справа модификация на основании ТП-11М
Пломбирование термометров не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -35 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от -35 до 0 °С включ. - в диапазоне св. 0 до +50 °С |
±1,5 ±1,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина, мм - для ТП11 - для ТП-11М, не более |
от 175 до 185 160 |
|
Большая ось овала, мм |
от 10,2 до 12 |
|
Малая ось овала, мм |
от 7,2 до 8,2 |
|
Габаритные размеры основания для ТП-11М (длинахширинахвысота), мм, не более |
170x28x17 |
|
Условия эксплуатации: - температура окружающей среды, °С -относительная влажность воздуха, % |
от -35 до +50 от 30 до 80 |
Знак утверждения типа
Нанесение знака утверждения типа на термометры не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр для рефрижераторов ТП-11 |
АЖТ 2.822.043-0* |
1 шт. |
|
Паспорт |
АЖТ 2.822.043ПС |
1 экз. |
|
Футляр (для ТП-11) |
АЖТ 6.875.037 |
1 шт. |
|
Коробка (для ТП-11М) |
АЖТ 4.180.061 |
1 шт. |
|
«*» - модификация в зависимости от заказа | ||
Сведения о методах измерений
приведены в разделе 6 «Сведения по эксплуатации и хранению» паспорта АЖТ 2.822.043ПС.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры», часть 1 - поверочная схема для контактных термометров в диапазоне от 0,3 до 273,16 К (от минус 272,85 °С до 0,01 °С), часть 2 - поверочная схема для контактных термометров в диапазоне от 273,15 до 3273,15 К(от 0 °С до 3000 °С)
ТУ 25-1102.055-83 Термометр для рефрижераторов ТП-11. Технические условия
